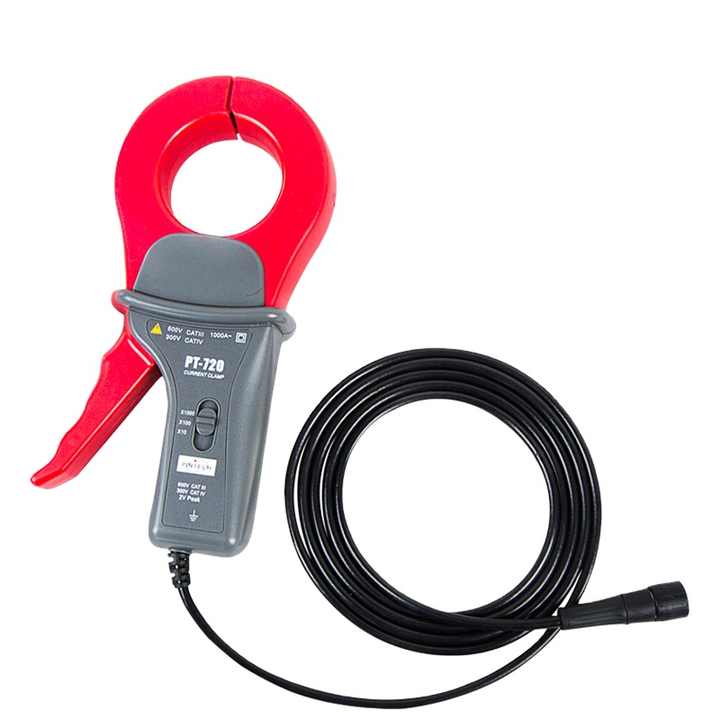

PT-720 Датчик переменного тока

Текущий диапазон

0.1A ~ 10A

10A ~ 200A

200A ~ 2000A

Коэффициент затухания

100mV AC/A AC

10 мВ переменного тока/переменного тока

1 мВ AC/A AC

Точность

≤ 3% + 10 мВ

≤ 2% + 5 мВ

≤ 1% + 1 мВ

Состояние измерения

Измерение состояния: 23 ℃ ± 3 ℃,20 ~ 75% RH, Синусоидальная частота 48 Гц ~ 65 Гц, искажение <1%, без компонента постоянного тока, Внешнее магнитное поле <40 А/м, нет магнитного поля переменного тока, центр тестового образца, импеданса нагрузки ≥ 1 MΩи ≤ 47pF

Пропускная способность

10 Гц ~ 100 кГц (-3 дБ)

Макс. dV/dt

10А/мкс

Макс. ток

Когда <1 кГц, 1000A непрерывный ток, 1200A (максимум около сорока минут) (если время измерения превышает двадцать минут, его следует остановить)

Импеданс нагрузки

≥ 1MΩ и ≤ 47pF

Время подъема/падения

≤ 40us

Рабочее напряжение

600 В RMS

Напряжение общего режима

600 В CAT III

Влияние тока Stack DC

≤ 30A DC,

Макс. диаметр открытия челюсти

53 мм

Макс. Размер проводника

Кабель: Макс. Диаметр: & пустой; 52 мм; общий жгут проводов; одинарный: 5*5 мм, четыре жгут проводов шины: 30*5 мм

Размер

216*111*45 мм

Вес

500 г
