Турбокомпрессоры воздушные многоступенчатые

Предназначение:

Многоступенчатые турбокомпрессоры предназначены для компримирования воздушных и газовых смесей.
Литера В или Г в маркировке соответствует типу рабочей среды:

• ТВ - турбовоздуходувки
• ТГ - турбогазодувки

Оборудование данного типа широко применяется в различных технологических циклах, связанных с подачей газо-, воздушных смесей. В частности, компрессоры для аэрации марок ТГ, ТВ можно встретить на предприятиях пищевой промышленности и в сельском хозяйстве, в коммунальной и строительной отраслях.

К многоступенчатым турбокомпрессорам ТВ и ТГ с левым вращением ротора (против часовой стрелки) со стороны электродвигателя относятнся следующие модели: ТВ42-1,4; ТВ50-1,6; ТВ80-1,2; ТВ80-1,4; ТВ80-1,6; ТВ80-1,8; ТГ80-1,4; ТГ80-1,6; ТГ80-1,8.

К многоступенчатым турбокомпрессорам ТВ и ТГ с правым вращением ротора (по часовой стрелке) со стороны электродвигателя ТВ175-1,6; ТВ200-1,4; ТВ300-1,6; ТГ200-1,4; ТГ300-1,6;

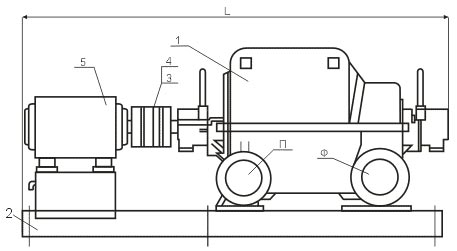

ТУРБОКОМПРЕССОРЫ МНОГОСТУПЕНЧАТЫЕ ТВ И ТГ С ЛЕВЫМ ВРАЩЕНИЕМ РОТОРА

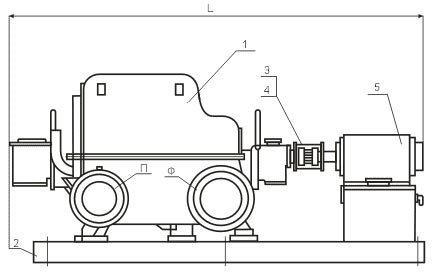

ТУРБОКОМПРЕССОРЫ МНОГОСТУПЕНЧАТЫЕ ТВ И ТГ С ПРАВЫМ ВРАЩЕНИЕМ РОТОРА

Турбокомпрессор ТВ имеет воздушное и водяное охлаждение, в зависимости от давления нагнетания. Турбовоздуходувки ТВ и турбогазодувки ТГ устанавливаются на рамах вместе с электродвигателем, имея при этом прямой привод через муфту. Эксплуатация турбокомпрессоров возможна в закрытых и открытых помещениях, защищенных навесами. Существенных ограничений по категории установки и климатическим условиям практически не существует: при комплектации соответствующим электродвигателем турбовоздуходувки ТВ и турбогазодувки ТГ можно устанавливать вне помещений по категории 1 (наружная установка).

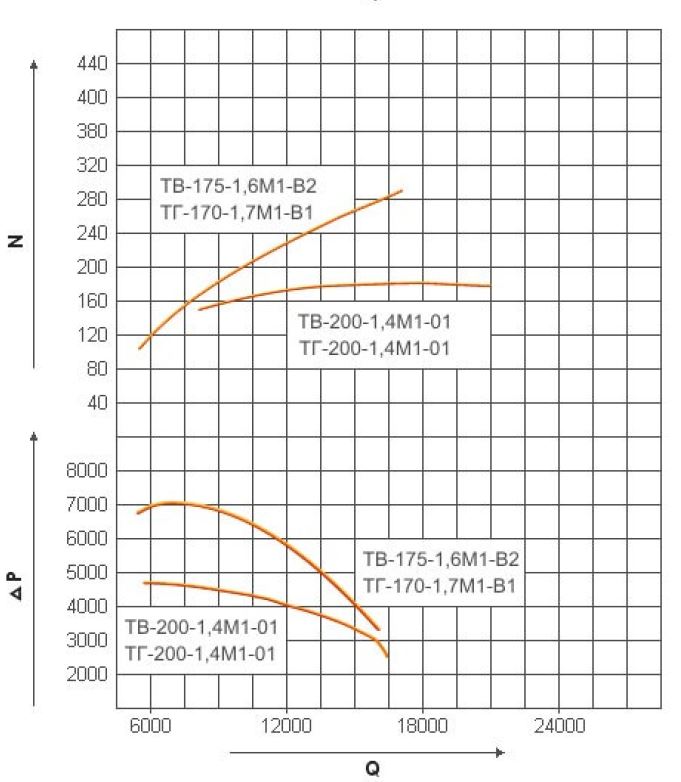

Рабочая характеристика сжатия у турбовоздуходувок ТВ и турбогазодувок ТГ.

Типовые характеристики турбокомпрессоров при работе на воздухе по условиям всасывания P_Н = 1,0 кгс/см², t_Н = 20°С:
N — потребляемая мощность (кВт); ΔP — повышение давления (мм вод. ст.); Q — производительность (м³/ч)

Пример обозначения:

• ТГ (ТВ) - газовые турбокомпрессоры - турбогазодувки (воздушные турбокомпрессоры - воздуходувки)
• 300 - производительность (м3/мин)
• 1,6 - конечное абсолютное давление (кгс/см2)
• Турбокомпрессоры ТВ и ТГ укомплектованы двигателями общепромышленного исполнения, возможна поставка без электродвигателя.
• Турбокомпрессоры ТВ 175-1, 6М1-В2 и ТВ 300-1, 6М1-В2 укомплектованы взрывозащищенными двигателями ВА02 мощностью 250 кВт и 400 кВт. ТВ 300-1, 6м1 укомплектованы эл/двигателями напряжением 6000В.

Варианты исполнения
