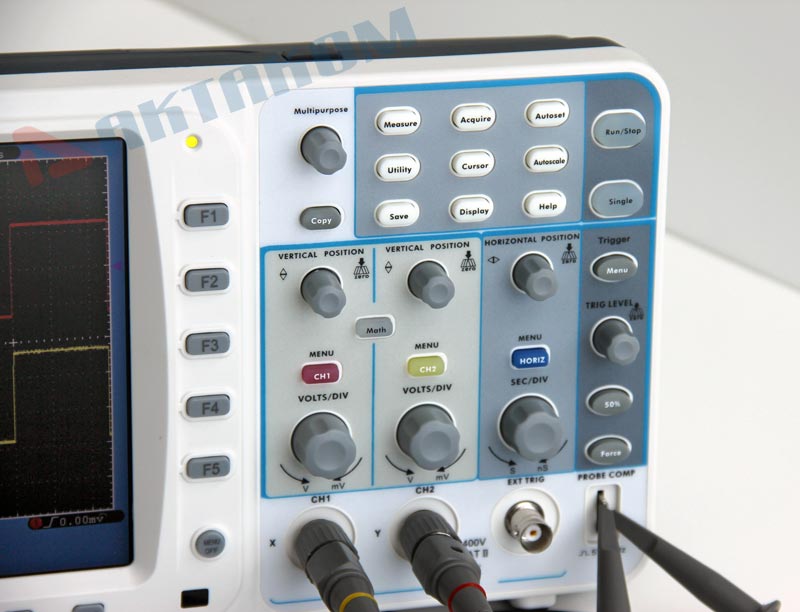

ADS-2121MV Осциллограф цифровой

Параметр

Значения

Полоса пропускания

100 MГц

Количество каналов

2 + внешний запуск

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

2 Гвыб/сек (1 Гвыб/сек - 2 канала)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±2% в параллель 10пФ±5пФ

Учет ослабления пробников

1X，10X，100X，1000X

Максимальное входное напряжение

400 Вп-п (DC + AC пик-пик)

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

50 пс

Параметры горизонтальной системы

Диапазон частоты выборки

0.5 Выб/сек ~ 2 Гвыб/сек (один канал),
0.5 Выб/сек ~ 1 Гвыб/сек (два канала)

Интерполяция

(sin x)/x

Глубина записи

10 млн. точек на каждый канал

Коэффициент развертки

2 нс/дел ~ 100 с/дел, с шагом 1~2~5

Погрешность времени выборки и времени задержки

±100 ppm

Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

2 мВ/дел ~ 10 В/дел

Диапазон смещения

±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В )

Полоса пропускания для аналогового периодического сигнала

100 МГц

Полоса пропускания для однократного сигнала

Полный диапазон

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания (60 МГц)

≤3.5 нс (типичное)

Погрешность коэф.усиления

±3%

Погрешность коэф.усиления (усреднения)

Усреднение по 16 регистрациям: ±(3% + 0.05 дел)

Измерения

Курсорные

ΔV и ΔT между курсорами

Автоматические

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty

Математические операции

+, -, *, / ,FFT

Сохранение во внутреннюю память

15 осциллограмм

Фигуры Лиссажу

Диапазон

Полный

Сдвиг фаз

±3 градуса

Частота ( типичное)

1 кГц прямоугольного сигнала

Система запуска

Диапазон уровня запуска

Внутренний

±6 делений от центра экрана

EXT

±600 мВ

EXT/5

±3 В

Погрешность уровня запуска (типичная)

Внутренний

±0.3 деления

EXT

±(40 мВ + 6% от утановл. значения)

EXT/5

±(200mV +6% от утановл. значения)

Блокировка уровня запуска

100 нс ~ 10 с

Автоматческая установка уровня 50% (типичное)

Входной сигнал ≥50 Гц

Запуск по фронту

наклон

нарастающий

чувствительность

0.3 деления

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

24 нс ~ 10 с

Запуск по видеосигналу

система

NTSC, PAL и SECAM

диапазон строк

1-525 (NTSC) и 1-625 (PAL/SECAM)

Запуск по скорости нарастания

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

24 нс ~ 10 с

Поочередный запуск

Режим запуск для канала CH1

Edge, Pulse, Video, Slope

Режим запуск для канала CH2

Edge, Pulse, Video, Slope

Основные технические характеристики

Тип дисплея

диагональ 8” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 600 (по вертикали) точек

Количество цветов

65536 цветов

Выходное напряжение (типичное)

амплитуда 5 В на нагрузке больше 1MΩ.

Частота (типичное)

Меандр 1 кГц

Для связи с ПК

USB2.0

Сохранение

USB (форматы файлов .bmp и .bin)

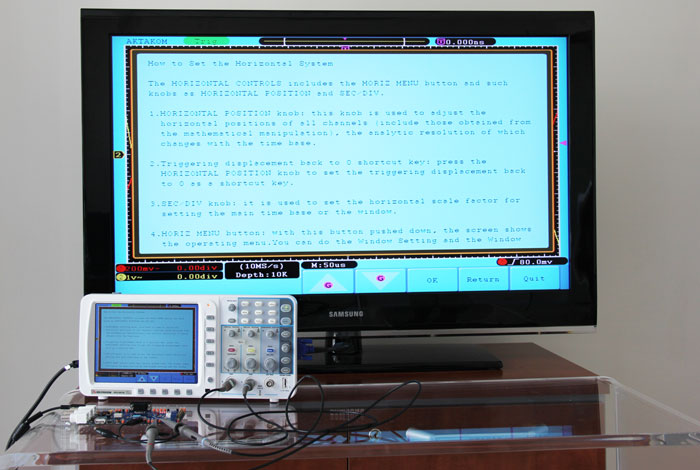

Выход

VGA

Модуль Годен/Негоден

Встроенный

Питание

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<18 Вт

Предохранитель

1 A, T тип, 250 В

Батарея питания (опция)

4000 мАч / 3.7 В

Габаритные размеры

340 мм × 155 мм × 70 мм (Д*В*Г)

Вес

Около 1.82 кг

№

Наименование

Количество

1.

Осциллограф ADS-2121MV

1

2.

Осциллографические щупы

2

3.

Кабель питания

1

4.

Кабель USB

1

5.

Краткое руководство пользователя

1

6.

Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов *

1

7.

Aktakom DSO-Soft Программное обеспечение для портативных осциллографов *

1

8.

AULFConverter Конвертер файлов формата AKTAKOM USB Lab *

1
