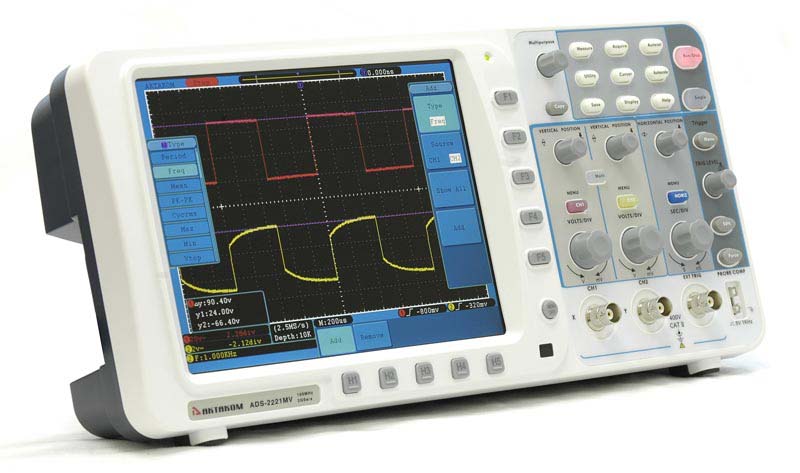

ADS-2221MV Осциллограф цифровой

Характеритстика			Значение
Полоса пропускания			200 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор,усреднение
	Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10пФ±5пФ
	Учет ослабления пробников		1X,10X,100X,1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый каналl
	Коэффициент развертки		1 нс/дел ~ 100 с/дел, с шагом 1~2~5

	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		200 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤1.75 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		сложение, вычитание, умножение, деление, БПФ
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Характеристика		Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон	нарастающий, спадающий
Запуск по фронту	чувствительность	0.3 деления
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	24 нс ~ 10 с
Запуск по видеосигналу	система	NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк	1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок	24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1	Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2	Edge, Pulse, Video, Slope

Характеристика	Значение
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Характеристика	Значение
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Характеристика	Значение
Для связи с ПК	USB2.0
Сохранение	USB
Выход	VGA
Модуль Годен/Негоден	Встроенный

ADS-2221MV Осциллограф цифровой

Описание товара:

Описание товара

Технические характеристики осциллографа ADS-2221MV:

Характеристики

Похожие товары (8)

Характеристика	Значение
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<18 Вт
предохранитель	1 A, T тип, 250 В

Параметр		Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон	нарастающий, спадающий
Запуск по фронту	чувствительность	0.3 деления
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	24 нс ~ 10 с
Запуск по видеосигналу	система	NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк	1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок	24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1	Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2	Edge, Pulse, Video, Slope

Параметр	Значение
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг

№	Наименование	Количество
1.	Осциллограф ADS-2221MV	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Носитель с программным обеспечением и руководством пользователя	1
6.	Краткое руководство пользователя	1

Сертификация и испытания
Госреестр	Да
Дата в госреестре	10.04.2027
Номер в госреестре	49918-12
Цена поверки	7300
Общие технические данные
Срок гарантии (лет)	12 месяцев
Артикул	ADS-2221MV
Прочие
Производитель	АКТАКОМ
