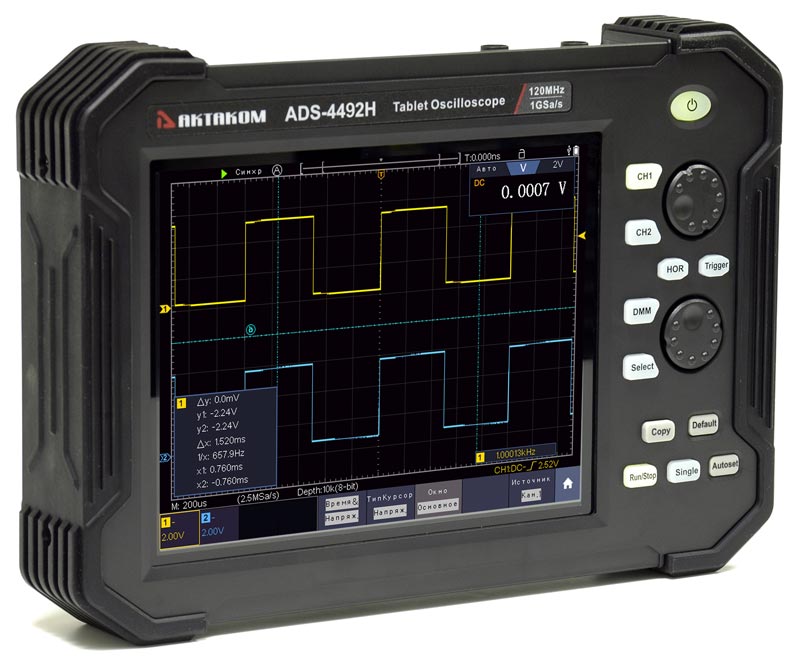

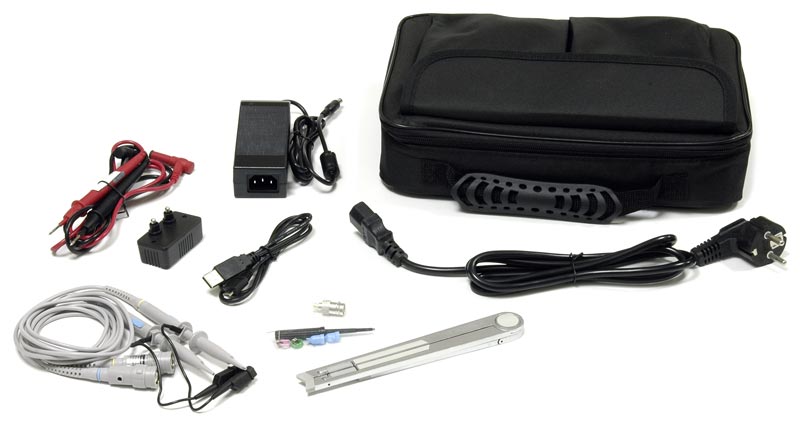

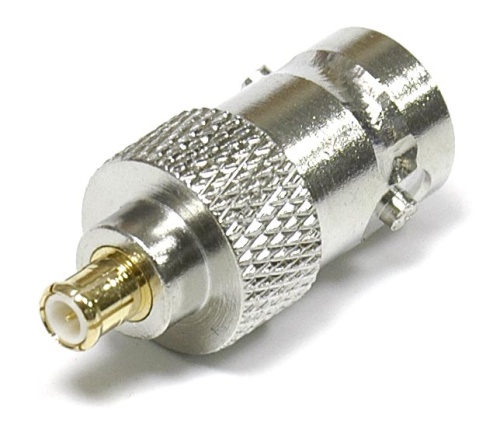

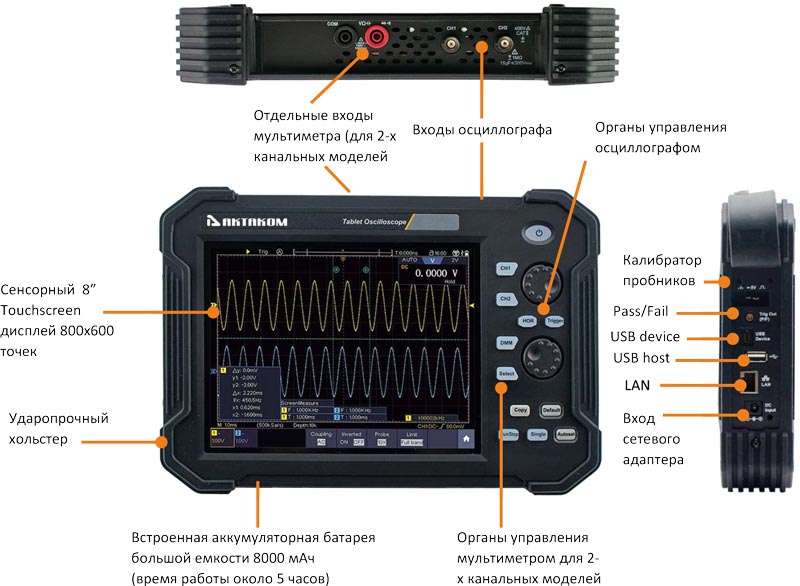

ADS-4492H Осциллограф цифровой

Характеристика

Значение

Полоса пропускания

120 МГц (8/12 бит)

Количество каналов

2 + внешний запуск

Скорость захвата осциллограмм

45 000 осц/с

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

1 канал включен:
1 Гвыб/с (8 бит); 500 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)

2 канала включено:
500 Мвыб/с (8 бит); 250 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)

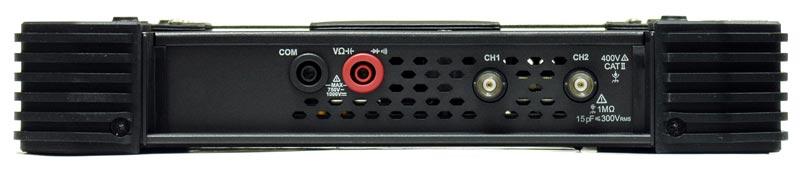

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ ±2% в параллель 15 пФ ±5 пФ

Учет ослабления пробников

0.001X - 1000X, шаг 1-2-5

Максимальное входное напряжение

400 Впик (AC+DC)

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры горизонтальной системы

Интерполяция

sin (x)/x

Глубина записи

40 М точек (1 канал), 20 М точек (2 канала)

Коэффициент развертки

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит)
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)

Погрешность измерения интервалов

однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)

Погрешность времени выборки и времени задержки

±2,5 ppm

Параметры вертикальной системы

Режим АЦП

8, 12 и 14 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)

Полоса пропускания для аналогового периодического сигнала

120 МГц

Низкочастотный предел

≥5 Гц (на входе, закрытый вход, -3dB)

Время нарастания

≤2,9 нс (типичное) 8 бит, 12 бит

Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)

±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит)
±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит )
±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит)
не нормируется (в режиме 14 бит)

Погрешность коэф. усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV

Измерения

Курсорные

ΔV, ΔT, ΔV и ΔT между курсорами, авто

Автоматические

Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area

Математические операции

+, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный)

Сохранение во внутреннюю память

100 осциллограмм

Фигуры Лиссажу (X-Y)

Диапазон: полный
Сдвиг фаз: ±3 градуса

Частотомер

Диапазон

2 Гц - полный диапазон

Разрядность

6 цифр

Тип запуска

Фронт, однократный запуск

Декодирование сигналов последовательных шин

I²C, SPI, RS-232, CAN

Характеристики

Значене

Тип запуска

Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN

Режим запуска

Авто, обычный, однократный

Блокировка уровня запуска

100 нс ~ 10 с

Диапазон уровня запуска

±5 делений от центра экрана (внутренний запуск)
±0,3 дел (внешний запуск)

Запуск по фронту

нарастающий, спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

30 нс ~ 10 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность: >, <, =

диапазон установок

30 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий

Позиция запуска

Вход, выход, время

Ширина окна

2 нс ~ 10 с (8 бит)
4 нс ~ 10 с (12 бит)
20 нс ~ 10 с (14 бит)

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

30 нс ~ 10 с

Номер фронта

1 ~ 128

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, <, =

Условие запуска

30 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Выбор линии

1 - 525 NTSC
1 - 625 PAL/SECAM

Запуск по логическому шаблону

Условие

AND, OR, XNOR, XOR

Условие задержки

H, L, X, нарастающий фронт, спадающий фронт

Выход

запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени

Запуск по истечению времени

Фронт

нарастающий, спадающий

Установка времени

30 нс ~ 10 с

RS-232 запуск

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Разрядность

5 bit, 6 bit, 7 bit, 8 bit

I²C запуск

Условие запуска

Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

0 - 127, 0 - 255, 0 - 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

TimeOut

Значение удержания

30 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

CAN запуск

Условие

Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error

Скорость

стандарт, пользовательская

Тип сигнала

CAN_H, CAN_L, TX, RX

Тип окна

Data, Remote, Error, Overload

Разрешение дисплея

4½ разряда (19999 отсчетов)

Входной импеданс

10 МОм

Измерение постоянного напряжения

Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /1000 В
Точность:
±(0,5% + 10 е.м.р.) диап. 20 мВ/200 мВ;
±(0,3% + 5 е.м.р.) диап. 2 В/20 В/200 В;
±(0,5% + 5 е.м.р.) диап. 1000 В;
Макс. напряжение на входе: 1000 В

Измерение переменного напряжения

Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /750 В
Точность:
±(0,8% + 10 е.м.р.) диап. 20 мВ/200 мВ/2 В/20 В/200 В;
±(1,0% + 10 е.м.р.) диап. 750 В;
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 1000 Гц

Измерение постоянного тока

Диапазоны: 10 А
Точность: ±(2.0% + 10 е.м.р.)

Измерение переменного тока

Диапазоны: 10 А
Точность: ±(2.5% + 10 е.м.р.)

Сопротивление

Диапазоны: 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм
Точность:
±(0,8% + 10 е.м.р.) диап. 200 Ом;
±(0,5% + 3 е.м.р.) диап. 2 кОм ~ 2 МОм;
±(0,8% + 5 е.м.р.) диап. 20 МОм;
±(5,0% + 10 е.м.р.) диап. 100 МОм;

Емкость

Диапазон: 2 нФ ~ 20 мФ
Точность: ±(4% + 10 е.м.р.)

Тест диодов

0 В ~ 2 В

Неразрывность цепи

<50 Ом звуковой сигнал

Тип дисплея

диагональ 8”, ЖК, сенсорный емкостной

Разрешение дисплея

800 х 600 точек

Количество цветов

65536 цветов

Послесвечение

1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.

Выходное напряжение (типичное)

амплитуда 5 В на нагрузке больше 1MΩ.

Частота (типичное)

Меандр 1 кГц

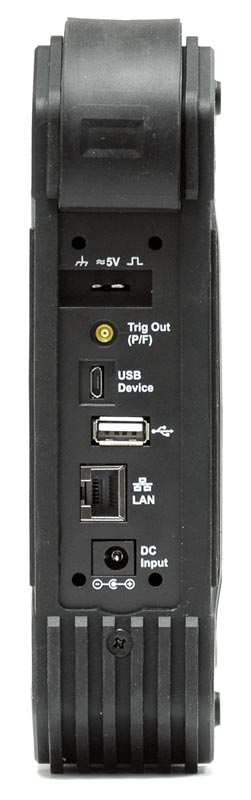

Для связи с ПК

USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)

Сохранение

USB (форматы файлов *.bmp и *.bin)

WiFi

опция

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<15 Вт

предохранитель

2 A, T тип, 250 В

Батарейное питание

7,4 В ; 8000 мАч (время работы около 5 часов)

Габаритные размеры

270 мм × 191 мм × 48 мм (Д*В*Г)

Вес

Около 1.7 кг
