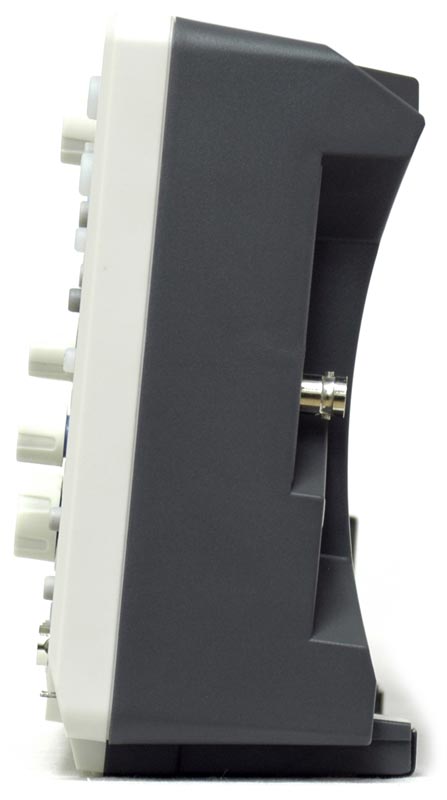

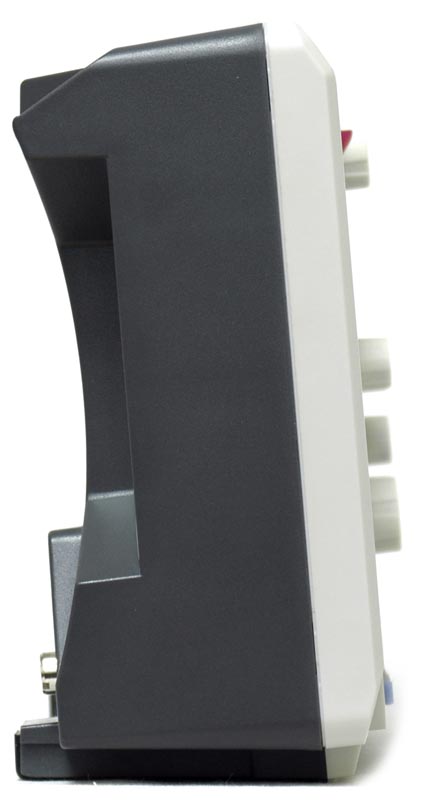

ADS-6122H Осциллограф цифровой (12 бит)

Параметр

Значение

Полоса пропускания

100 МГц

Количество каналов

2 + внешний запуск

Скорость захвата осциллограмм

75 000 осц/сек

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

1 Гвыб/сек

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±2% в параллель 15 пФ±5 пФ

Учет ослабления пробников

0.001X - 1000X, шаг 1-2-5

Максимальное входное напряжение

1 MΩ: ≤300 Вскз

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры горизонтальной системы

Интерполяция

sin (x)/x

Глубина записи

40 М точек

Коэффициент развертки

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс)

Погрешность времени выборки и времени задержки

±1 ppm

Параметры вертикальной системы

АЦП

12 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)

Полоса пропускания для аналогового периодического сигнала

100 МГц

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤3,5 нс (типичное)

Погрешность коэф. усиления

±3%

Погрешность коэф. усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV

Измерения

Курсорные

ΔV и ΔT между курсорами, авто

Автоматические

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count

Математические операции

+, -, *, /, БПФ (6 окон)

Сохранение во внутреннюю память

100 осциллограмм

Фигуры Лиссажу (X-Y)

Диапазон: полный
Сдвиг фаз: ±3 градуса

Частотомер

Диапазон

2 Гц - полный диапазон

Разрядность

6 цифр

Тип запуска

Фронт, однократный запуск

Декодирование сигналов последовательных шин

I²C, SPI, RS-232, CAN (опция)

Параметр

Значене

Тип запуска

Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

I²C, SPI, RS-232, CAN (опция)

Режим запуска

Авто, обычный, однократный

Блокировка уровня запуска

100 нс ~ 10 с

Диапазон уровня запуска

±5 делений от центра экрана (внутр. запуск)
±2 В (EXT)
±10 В (EXT/5)

Чувствительность уровня запуска

±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст.значения) (EXT)
±(50 мВ + 6% уст.значения) (EXT/5)

Запуск по фронту

нарастающий, спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

30 нс ~ 10 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность: >, <, =

диапазон установок

30 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий

Позиция запуска

Вход, выход, время

Ширина окна

30 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

30 нс ~ 10 с

Номер фронта

1 ~ 128

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, <, =

Условие запуска

30 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Выбор линии

1 - 525 NTSC
1 - 625 PAL/SECAM

Запуск по логическому шаблону

Условие

AND, OR, XNOR, XOR

Условие задержки

H, L, X, нарастающий фронт, спадающий фронт

Выход

запуск при переходе на True с False, при переходе на False с True, когда условие  True больше, меньше или равно установленному времени

Запуск по истечению времени
(TimeOut)

Фронт

нарастающий, спадающий

Установка времени

30 нс ~ 10 с

RS-232 запуск
(опция)

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

стандартная, пользовательская (0 - 10000000)

Разрядность

5 bit, 6 bit, 7 bit, 8 bit

I²C запуск
(опция)

Условие запуска

Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

0 - 127, 0 - 255, 0 - 1023

Длина

1 ~ 5 байт

SPI запуск
(опция)

Условие

TimeOut

Значение удержания

30 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Параметр

Значение

Количество каналов

1 или 2 (на заказ)

Максимальная частота генерации

25 МГц

Частота дискретизации

125 Мвыб/с

Вертикальное разрешение

14 бит

Амплитуда сигнала

10 мВп-п ... 6 Вп-п

Количество точек, участвующих в формировании сигнала

8 К

Стандартные формы

Синус, меандр, импульсный, треугольный

Пользовательские формы

Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы

Параметр

Значение

Разрешение дисплея

3 3/4 разрядов (4000 отсчетов)

Входной импеданс

10 МОм

Измерение постоянного напряжения

Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс.напряжение на входе: 1000 В

Измерение переменного напряжения

Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц

Измерение постоянного тока

Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 1 е.м.р.) диап.40 мА/400 мА;
±(3% + 3 е.м.р.) диап.10 А

Измерение переменного тока

Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 3 е.м.р.) диап.40 мА;
±(2% + 1 е.м.р.) диап.400 мА;
±(3% + 3 е.м.р.) диап.10 А

Сопротивление

Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап.400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм

Емкость

Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)

Тест диодов

0 В ~ 1.5 В

Неразрывность цепи

<50 Ом (±30 Ом) звуковой сигнал

Параметр

Значение

Тип дисплея

диагональ 8” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 600 (по вертикали) точек

Количество цветов

65536 цветов

Сенсорный дисплей

опция

IPS дисплей

опция (1024 х 768 точек)

Параметр

Значение

Выходное напряжение (типичное)

амплитуда 5 В на нагрузке больше 1 MΩ.

Частота (типичное)

Меандр 1 кГц

Параметр

Значение

Для связи с ПК

USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)

Сохранение

USB (форматы файлов *.bmp и *.bin)

Видеовыход (опция)

VGA

WiFi

опция

Параметр

Значение

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<24 Вт

предохранитель

2 A, T тип, 250 В

Батарейное питание (опция)

3,7 В ; 13200 мАч

Параметр

Значение

Габаритные размеры

340 мм × 177 мм × 90 мм (Д*В*Г)

Вес

Около 2.6 кг

№

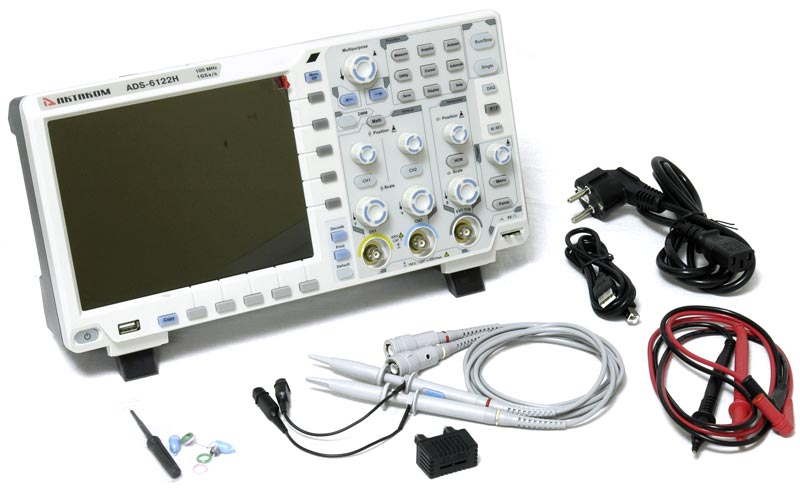

Наименование

Количество

1

Осциллограф цифровой ADS-6122H

1

2

Осциллографические щупы с переключателем 1X/10X

2

3

Сетевой кабель

1

4

USB кабель для подключения к ПК

1

5

Руководство по эксплуатации (краткая инструкция)

1

6

Комплект для подстройки пробников

1

7

Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM)

2

8

Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)

1

9

Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52

1

10

Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

1
