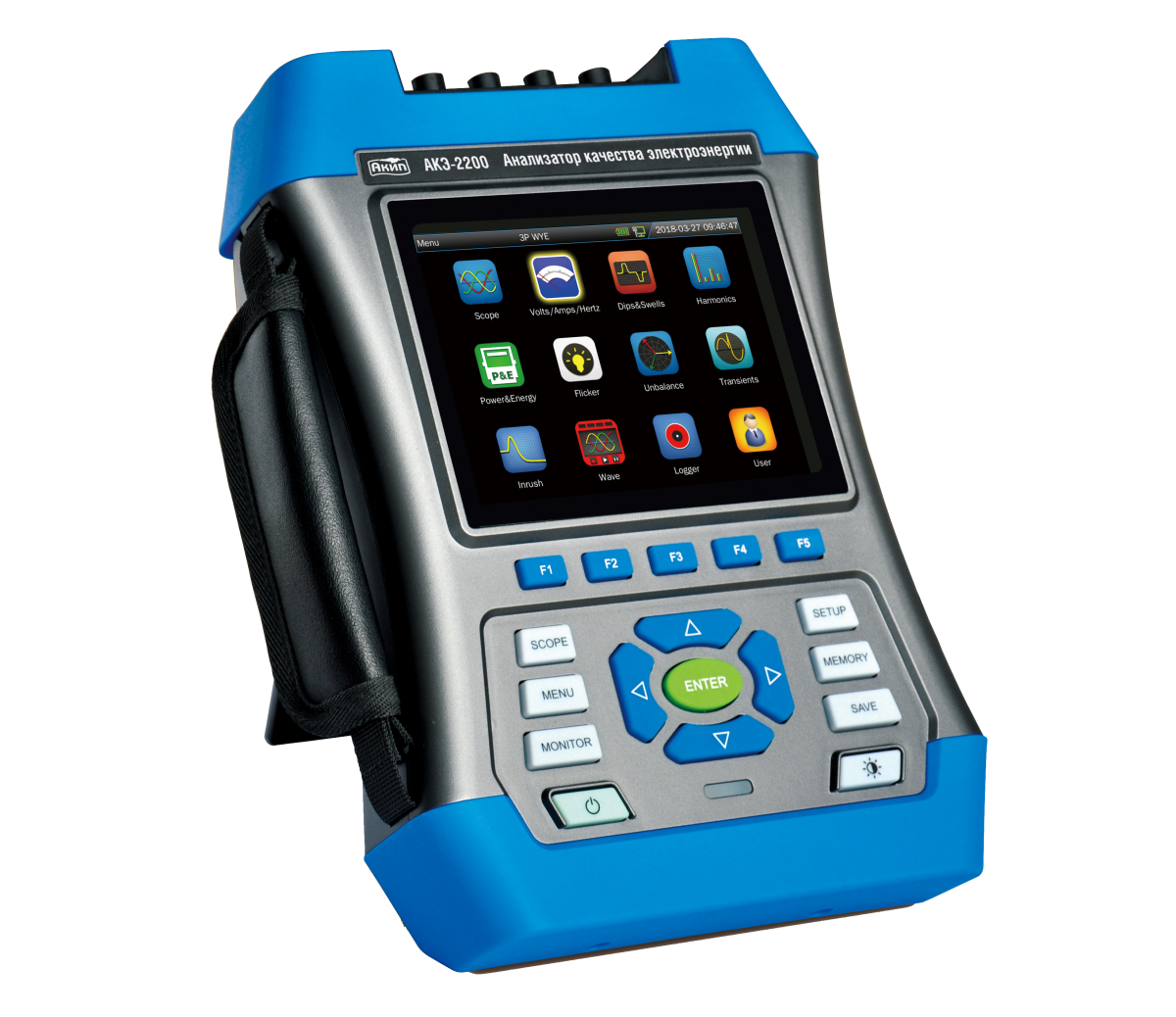

Анализатор качества электроэнергии АКЭ-2200

Параметр

АКЭ-2100

АКЭ-2200

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (L1/A, L2/B, L3/C, N)

Диапазон измерений

1 ...1000 В скз/1...1400 В п-п

Максимальное разрешение

0.1 В

0.01 В

Погрешность измерений (с.к.з.)

0.5%

0.1%

Погрешность измерений (п-п)

0.5%

Форма входного сигнала

RMS (скз сигнала синусоидальной формы)

Чередование фаз

да

РЕГИСТРАЦИЯ ОТКЛОНЕНИЙ, ПЕРЕНАПРЯЖЕНИЙ, ПРОВАЛОВ НАПРЯЖЕНИЯ

Диапазон измерений

0...200 % от номинальных значений

Разрешение

0.01 В

Погрешность измерения

0.2%

Пределы отклонений

± 30 % UN (с шагом 1%)

Интервал регистрации

1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин

РЕГИСТРАЦИЯ БРОСКОВ ТОКА

Диапазон измерений

0...5000 А (в зав. от т/ преобразов.)

0...6000 А (в зав. от т/преобразов.)

Погрешность измерения

0.2 % ... 3 %

ИЗМЕРЕНИЕ СИЛЫ ТОКА (I1, I2, I3, IN)

Диапазон измерений

0.1…5000 А (в зав. от т/ преобразов.)

0.1…6000 А (в зав. от т/ преобразов.)

Максимальное разрешение

0.1 А

0.01 А

Коэффициент трансформации

1 мВ/А …10 мВ/А

Погрешность измерений (базовая)

1 %

0.1 %

Погрешность клещей

0.2 %...3% (в зависимости от модели)

Форма входного сигнала

RMS (скз сигнала синусоидальной формы)

Входной импеданс

50 кОм

100 кОм

ИЗМЕРЕНИЕ ЭНЕРГИИ (АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ)

Диапазон измерений

20 МВт

6000 МВт

Максимальное разрешение

0.1 кВт

Погрешность измерения

0.1 %

ИЗМЕРЕНИЕ МОЩНОСТИ АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ (P, Q, S)

Диапазон измерений

0…200 ГВт*ч

В зависимости от диапазона U/I

Разрешение

10 Вт*ч

Погрешность измерения

1.5% + 10 ед. счета

КОЭФФИЦИЕНТ МОЩНОСТИ (COS φ)

Диапазон измерений

0...1

Разрешение (ο)

0.01

Погрешность измерения (ο)

5%

ГАРМОНИКИ (НАПРЯЖЕНИЕ И ТОК)

Диапазон измерений

1…50 (50/ 60 Гц)

1…100 (50/ 60 Гц) / 1…12 (400 Гц)

Разрешение

0.1%

Погрешность измерения

0.1%

ЧАСТОТА

Диапазоны частот

42.5…57.5 / 51…69 Гц

42.5…57.5 / 51…69 / 320…480 Гц

Разрешение

0.01 Гц

Погрешность

0.01 Гц

ФЛИКЕР (50/60 ГЦ)

Доза фликера

0...20

Разрешение

0.01

Погрешность

5%

ОБЩИЕ ДАННЫЕ

Дисплей

TFT 320х240, диагональ 15 см

TFT 640х480, диагональ 15 см

Внутренняя память

8 ГБ

32 ГБ

Разрядность АЦП

16-разрядов

Дискретизация (ск. выборки)

20 Квыб/с

163.84 Квыб/с

Условия эксплуатации

0°C … +40°C, относительная влажность < 80 %

Питание

От встроенного аккумулятора или сети (через адаптер питания)

Аккумулятор

7.4 В / 4.4 Ач

7.4 В / 5.2 Ач

Адаптер

АС 90...264 В/DC 9 В 2.2 А

АС 100...240 В/ DC 12 В 2 А

Время работы от аккумулятора

7 ч

8 ч

Время заряда аккумулятора

6 ч

6 ч

Интерфейсы

USB-Host*, LAN

USB-Host*, LAN, Wi-Fi

Исполнение

600 В кат IV. 1000 В кат III

Габаритные размеры

270x190x66

262x173x66

Масса

1.6 кг

2 кг
