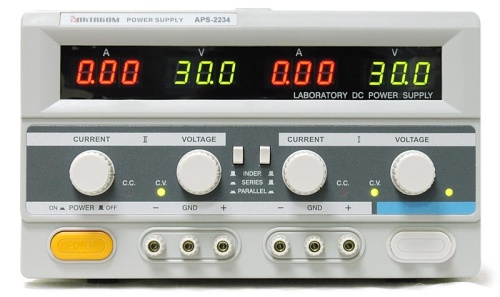

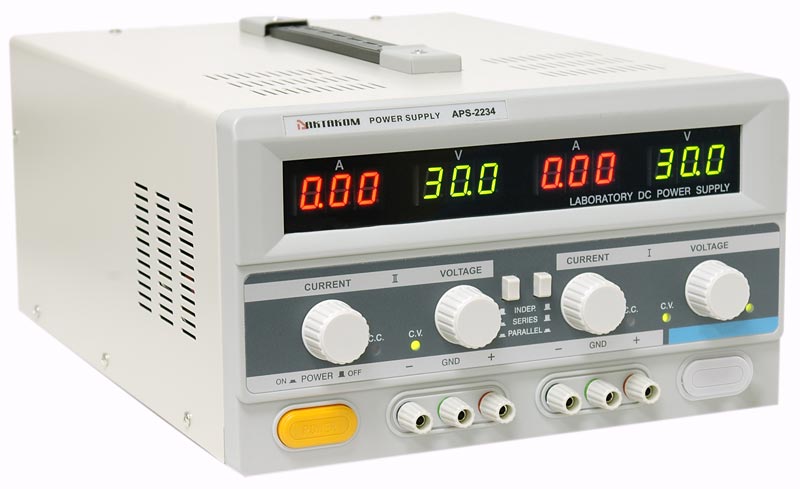

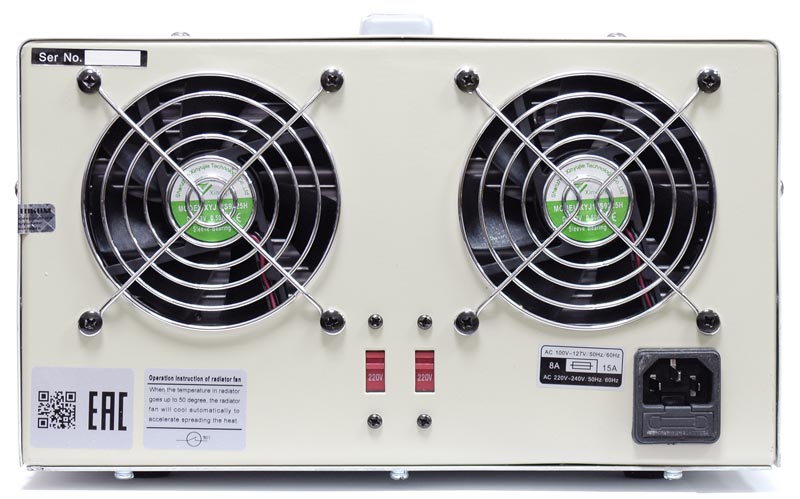

APS-2234 Источник питания Источник питания постоянного тока

Недорогие аналоговые источники питания с цифровой индикацией предназначены для проведения работ в процессе наладки, ремонта и лабораторных исследований. Источники питания выдают плавно регулируемое постоянное стабилизированное напряжение и стабилизированный ток.

• Четыре 3-х -разрядных LED дисплея
• Защита от короткого замыкания
• Режим стабилизации тока и стабилизации напряжения

Технические характеристики

• Кол-во каналов: 2
• Выходное напряжение: 0...30 В х 2
• Выходной ток: 0...3 А х 2
• Параллельное соединение каналов 0...30 В / 6 А
• Последовательное соединение каналов 0...60 В / 3 А или 30 В...+30 В / 3 А
• Трекинг-режим
• Разрешение установки выходного напряжения 0,1 В
• Разрешение установки выходного тока 0,01 А
• Погрешность установки выходного напряжения: 1%Uуст+2 емр
• Погрешность установки выходного тока: 2% Iуст + 2 емр
• Пульсация + шум по напряжению (среднеквадратичное значение), не более 10 мВ
• Питание: 220±22 В
• Масса: 9 кг
• Габаритные размеры: 385х268х164 мм

Стандартная комплектация

• Источник питания
• Кабель питания
• Эксплуатационный документ

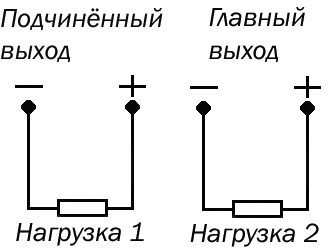

Режим независимых каналов в источниках питания серии APS-2234, APS-2236, APS-3333 и APS-3335

1. Независимое использование двух регулируемых выходов (переключатели (18) и (19) не нажаты).

• При использовании регулируемого выхода в режиме стабилизации напряжения поверните регуляторы тока «CURRENT» (5) и «CURRENT» (16) по часовой стрелке до упора. Включите прибор кнопкой POWER (7). Регуляторами напряжения «VOLTAGE» (6) и «VOLTAGE» (17) установите необходимое значение выходного напряжения. Индикаторы режима стабилизации тока СС (20) и (22) погаснут и загорятся индикаторы режима стабилизации напряжения CV (21) и (23).

• При использовании в режиме стабилизации тока включите прибор кнопкой POWER (7). Поверните регулятор напряжения «VOLTAGE» (6) и «VOLTAGE» (17) до упора по часовой стрелке, а регуляторы тока «CURRENT» (5) и «CURRENT» (16) против часовой стрелки до упора. Подсоедините необходимую нагрузку и регуляторами тока «CURRENT» (5) и «CURRENT» (16) установите нужную величину тока. Индикаторы режима стабилизации напряжения CV (21) и (23) погаснут, а загорятся индикаторы режима стабилизации тока CC (20) и (22).

• При использовании в режиме стабилизации напряжения поверните регуляторы тока «CURRENT» (5) и «CURRENT» (16) по часовой стрелке до упора. Защиту от перегрузки по току можно установить следующим образом. Включите прибор POWER (7); поверните регуляторы «CURRENT» (5) и «CURRENT» (16) против часовой стрелки до упора; замкните клеммы (8) и (10), (11) и (13); поворачивайте регуляторы тока «CURRENT» (5) и «CURRENT» (16) до тех пор, пока ток не будет равен необходимому значению защиты от перегрузки по току, таким образом будет установлена защита от перегрузки по току.

Режим последовательного соединения каналов в источниках APS-2234, APS-2236, APS-3333 и APS-3335

2. Последовательное использование регулируемых выходов (переключатель 19 – отжат, 18 – нажат, обозначение по схеме в руководстве по эксплуатации).

• Поверните регулятор напряжения «VOLTAGE» (17) на главном выходе. Напряжение на подчиненном выходе будет отслеживать напряжение на главном выходе. Выходное напряжение (напряжение на выходных клеммах (13) и (8)) будет в 2 раза больше максимального напряжения на главном выходе. • Перед последовательным подключением необходимо проверить, соединена ли отрицательная клемма главного и подчиненного выходов с клеммой заземления. Если они соединены, то нужно их разомкнуть, иначе при последовательном подключении может произойти короткое замыкание в подчиненном выходе.

• При последовательном подключении двух выходов напряжение регулируется регулятором напряжения «VOLTAGE» (17) главного выхода, но регулировка тока на двух выходах является независимой.

Необходимо обратить внимание на положение регулятора тока «CURRENT» (5). Например, если регулятор тока «CURRENT» (5) повернут до упора против часовой стрелки, т.е. до самого минимального значения тока или если значение тока на подчиненном выходе превышает установленное ограничение по току, то подчиненной выход не будет управляться главным. Поэтому регулятор тока «CURRENT» (5) необходимо повернуть по часовой стрелке до упора и тогда два выхода будут подключены последовательно.

• При последовательном соединении внешнюю нагрузку необходимо подключать к клемме «+» главного выхода (13) и клемме «-» подчиненного выхода 8, а клеммы «-» главного выхода (11) и «+» подчиненного выхода соединить между собой. Иначе из-за замыкания переключателя внутри прибора ток будет проходить по замкнутому переключателю при подключенной нагрузке. Это отрицательно повлияет на надежность прибора.

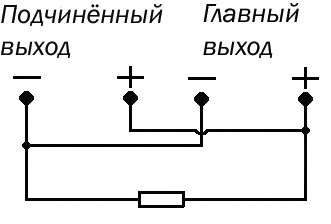

Параллельное включение каналов в источниках APS-2234, APS-2236, APS-3333 и APS-3335

3. Параллельное использование двух регулируемых каналов (переключатели (18) и (19) нажаты, по схеме в руководстве эксплуатации ).

• Регулятором напряжения «VOLTAGE» (17) отрегулируйте напряжение на выходных клеммах главного выхода. Светодиодный индикатор режима «стабилизация тока» СC (20) будет светиться.

• При параллельном соединении выходов регулятор «CURRENT» (5) подчиненного выхода работать не будет.

• Управление током будет осуществляться регулятором тока «CURRENT» (16). Выходной ток будет в два раза больше, чем максимальный ток по главному выходу.

• При параллельном соединении приборов, обратите внимание на правильное соединение выходных клемм: должны быть соединены выходные клеммы «-» главного и подчиненного выхода (8) и (11), а также выходные клеммы «+» главного и подчиненного выхода (10) и (13). Это является правильным подсоединением нагрузки. Если нагрузка подсоединена только к одной паре выходных клемм, то может возникнуть дисбаланс по току. Это может повредить переключатели (18) и (19).

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
