Автономный терморегистратор EClerk-Pharma

Назначение терморегистратора автономного EClerk-Pharma:

Серия автономных терморегистраторов EClerk-Pharma разработана специально для мониторинга и предназначена для контроля за соблюдением температурного режима хранения и перевозки термолабильных (быстропортящихся) продуктов, в томчисле фармацевтических пищевых продуктов, лекарственных препаратов, в том числе иммунобиологических препаратов в «холодовой цепи» и может использоваться в фармацевтической промышленности, медицине, пищевой промышленности, транспортными компаниями.

При разработке данных приборов учитывались пожелания наших заказчиков, работающих в данных отраслях, а также опыт применения ими аналогичной продукции других производителей. Также терморегистраторы EClerk-Pharma может применяться в ЖКХ, приборостроении, машиностроении, электронной промышленности, сельском хозяйстве и т.д.

Описание серии терморегистраторов автономных EClerk-Pharma:

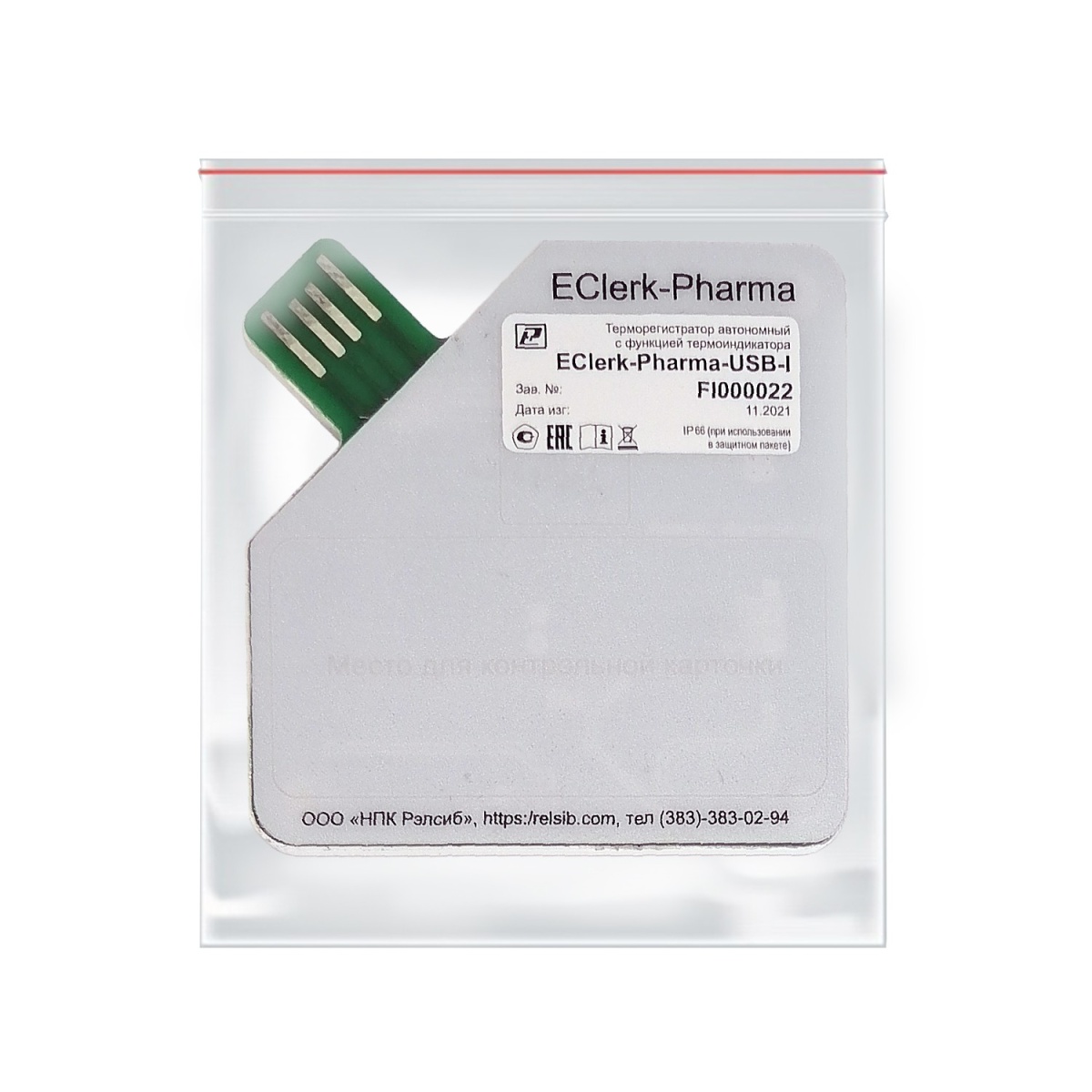

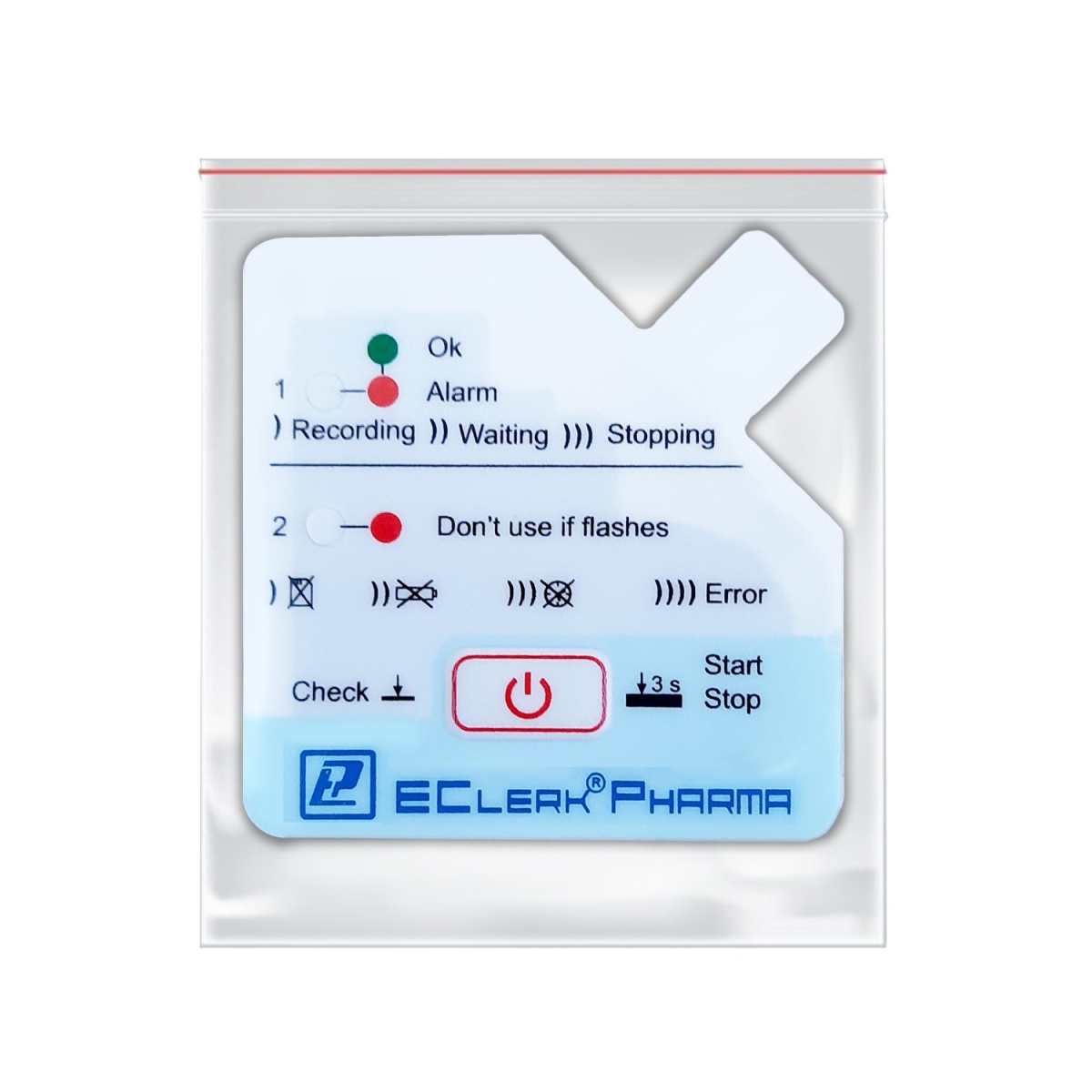

Терморегистраторы EClerk-Pharma имеют тонкий герметичный корпус в виде пластиковой карты. Приборы хранятся и эксплуатируются в герметичном пакете, что гарантирует степень их защиты от пыли и влаги IP67. Терморегистраторы имеют несменяемый элемент питания CR1620. Записанные в прибор данные невозможно удалить. В то же время можно всегда скачать данные, даже при разряде элемента питания. Ресурс работы прибора определяется заполнением памяти и временем до разряда элемента питания. Прибор допускает неограниченное количество сессий записи (старт-стоп записи). При этом для каждой сессии предоставляется статистика по полученным данным. Статистика включает в себя минимальную и максимальную температуру в процессе записи сессии, среднюю температуру и среднюю кинетическую температуру.

Настроить прибор, а также считать данные с прибора в виде готового отчёта можно без специального программного обеспечения, в виде текстового файла. Для более удобной работы с приборами, быстрой их настройки, анализа данных в виде таблицы и графика, подготовки отчёта в виде защищённого pdf файла имеется программа для ПК EClerk Pharma. Также имеется мобильное приложение EClerk Pharma, при помощи которого можно загрузить данные с прибора, проанализировать их, сформировать отчёт в pdf формате, распечатать его или отправить по электронной почте.

Варианты исполнения терморегистратора автономного EClerk-Pharma:

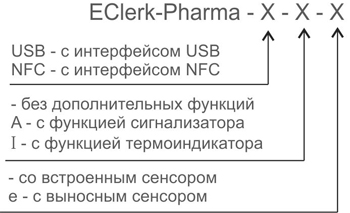

Ниже представлена система обозначения терморегистратора при заказе:

По интерфейсу передачи данных терморегистраторы подразделяются на приборы c передачей данных по USB и на приборы с передачей данных по NFC.

Типу сенсора:

• Встроенный
• вынесенный на проводе (-e)

По наличию дополнительных функций терморегистраторы подразделяются на:

• терморегистраторы без дополнительных функций;
• терморегистраторы с функцией сигнализатора (-А);
• терморегистраторы с функцией термоиндикатора (-I).

Для терморегистраторов с функцией сигнализатора при настройке прибора можно установить нижнюю и верхнюю температуры сигнализации, а также допустимое время нахождения вне установленных границ. При нарушении данного условия в приборе включается сигнализация о нарушении. Также информация о нарушении будет отображаться в отчёте. Снять метку о нарушении невозможно. Прибор с зафиксированным нарушением можно продолжать использовать до завершения ресурса работы.

Для терморегистраторов с функцией термоиндикатора при настройке прибора можно настроить нужный температурный профиль включающий до 8-ми диапазонов в соответствии с требованиями к хранению и перевозке иммунобиологических препаратов. При нарушении температурного профиля в приборе включается сигнализация о нарушении. Также информация о нарушении будет отображаться в отчёте. Снять метку о нарушении невозможно. Прибор с зафиксированным нарушением можно продолжать использовать до завершения ресурса работы.

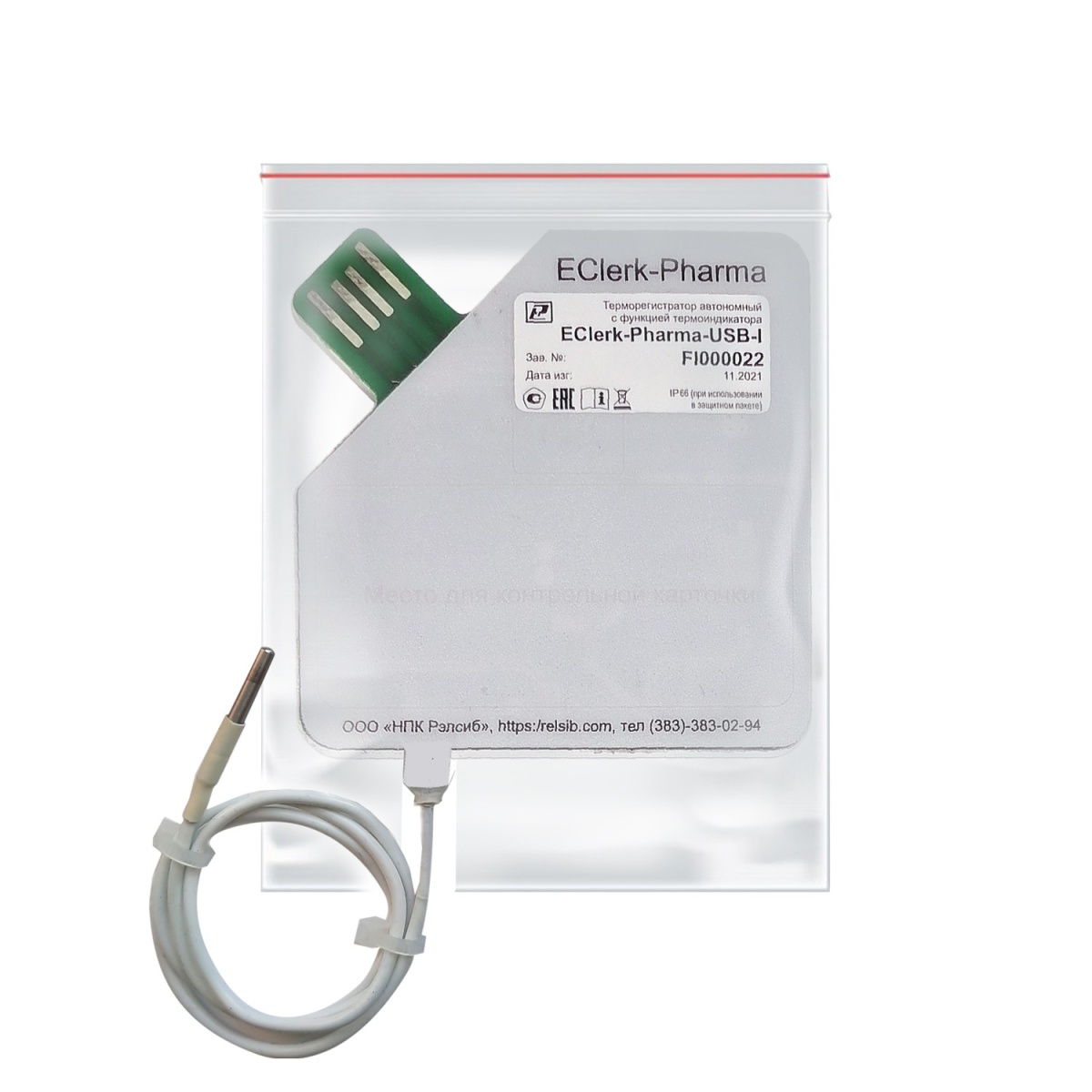

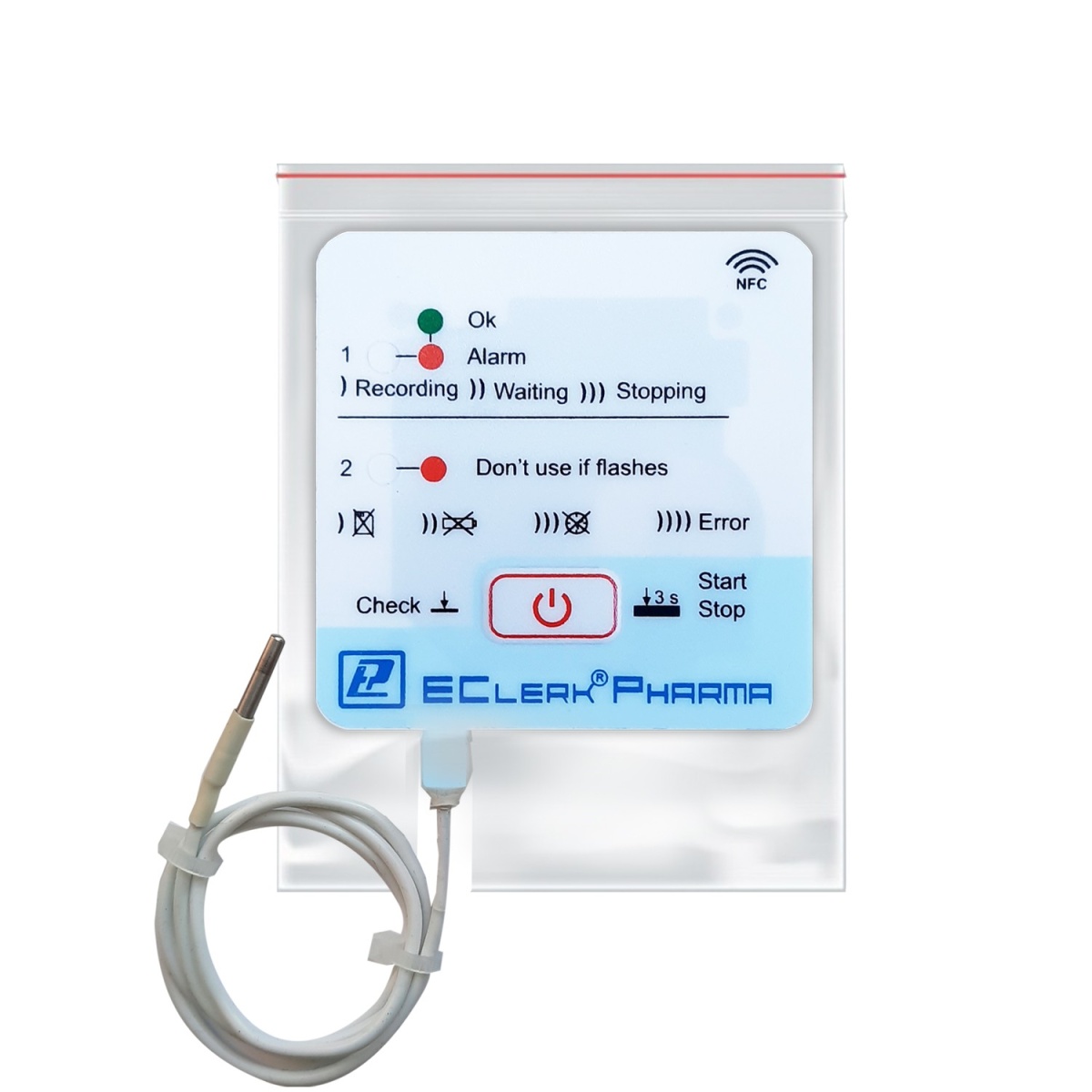

Терморегистраторы выпускаются как со встроенным в корпус прибора сенсором, так и с выносным сенсором с длиной кабеля 0,5 м. Приборы с выносным сенсором имеют расширенный диапазон измерения.

• EClerk-Pharma-USB – терморегистратор автономный, USB, встроенный сенсор, -25…+55°C;
• EClerk-Pharma-USB-e – терморегистратор автономный, USB, выносной, сенсор, -40…+120°C;
• EClerk-Pharma-USB-A – терморегистратор автономный с функцией сигнализатора, USB, встроенный сенсор, -25…+55°C;
• EClerk-Pharma-USB-A-e – терморегистратор автономный с функцией сигнализатора, USB, выносной сенсор, -40…+120°C;
• EClerk-Pharma-USB-I – терморегистратор автономный с функцией термоиндикатора, USB, встроенный сенсор, -25…+55°C;
• EClerk-Pharma-USB-I-e – терморегистратор автономный с функцией термоиндикатора, USB, выносной сенсор, -40…+120°C;
• EClerk-Pharma-NFC – терморегистратор автономный, NFC, встроенный сенсор, -25…+55°C;
• EClerk-Pharma-NFC-e – терморегистратор автономный, NFC, выносной сенсор, -40…+120°C;
• EClerk-Pharma-NFC-A – терморегистратор автономный с функцией сигнализатора, NFC, встроенный сенсор, -25…+55°C;
• EClerk-Pharma-NFC-A-e – терморегистратор автономный с функцией сигнализатора, NFC, выносной сенсор, -40…+120°C;
• EClerk-Pharma-NFC-I – терморегистратор автономный с функцией термоиндикатора, NFC, встроенный сенсор, -25…+55°C;
• EClerk-Pharma-NFC-I-e – терморегистратор автономный с функцией термоиндикатора, NFC, выносной сенсор, -40…+120°C.

Возможности прибора

Прибор позволяет выполнять измерение температуры с высокой точностью, запись температуры во внутренней памяти с заданной периодичностью, расчёт статистических данных, просмотр данных на компьютере или мобильном устройстве, формирование отчёта в формате текстового файла и pdf файла с возможностью архивирования данных на компьютере или мобильном устройстве (телефоне, планшетном компьютере) отправки Отчёта по электронной почте.

Прибор относится к неремонтируемым изделиям с автономным несменяемым источником питания. Время работы прибора (ресурс) определяется двумя факторами: временем заполнения памяти, временем до разряда элемента питания.

Терморегистратор является прибором многоразового использования с неограниченным количеством циклов начала-остановки процесса регистрации (записи). Данный цикл условно называется сессией. Прибор позволяет считывать с него данные и после разряда встроенного элемента питания. Такие приборы можно хранить как источники данных для разрешения возможных споров. Все записанные в приборе данные защищены от изменения и удаления.

На приборе имеется индикация о скором завершении ресурса элемента питания и объёма памяти, что позволяет своевременно заменить прибор на новый.

Отличительные особенности:

• неограниченное количество сессий записи,
• несменяемый элемент питания,
• настраиваемый период записи,
• настраиваемая задержка записи,
• старт по кнопке или по времени,
• возможность настройки и анализа данных без специального ПО,
• ПО для ПК и мобильное приложение,
• отчёт в двух форматах: txt и pdf
• отчёт содержит статистические данные по всем измерениям и по каждой сессии отдельно
• тонкий корпус с защитой IP68,
• диапазон измерения температуры:
• Со встроенным датчиком: от -25 до +55°С
• С выносным сенсором: от -40 до + 120 С
• индикация разряда батареи и недостаточного объёма памяти,
• большой срок хранения и эксплуатации,
• выбор интерфейсов:
• USB
• NFC
• сенсор встроенный или выносной на проводе

Программное обеспечение

Для работы с прибором не требуется внешнее программное обеспечение. Для настройки прибора и работы с данными можно использовать как ПК с ОС Windows, так и мобильное устройство под управлением ОС Android. При этом настройка прибора производится путём редактирования текстового файла. Отчёт также представлен в виде текстового файла.

Для более удобной работы с терморегистратором и формирования отчёта в виде pdf файла имеется специальное ПО для ПК EClerk Pharma, которое можно скачать в разделе «Программное обеспечение». ПО позволяет настроить регистратор перед первым запуском, а также анализировать записанные данные в виде статистики, таблицы и графика и формировать отчёты в pdf формате. Имеется Мобильное приложение EClerk Pharma для устройств под управлением ОС Android, которое можно скачать cGooglePlay. Мобильное приложение позволяет в «полевых условиях» скачивать данные с регистраторов, архивировать их, анализировать данные, формировать отчёты в pdf формате и отправлять их по нужным адресам .

Защита данных

Данные в приборе невозможно удалить или изменить. Если возникли сомнения в достоверности данных полученных в электронном виде, их всегда можно сравнить с данными, записанными в приборе. Данные в приборе хранятся в энергонезависимой памяти и могут быть прочитаны и скопированы даже после выхода из строя элемента питания. Поэтому рекомендуем некоторое время после окончания ресурса прибора его не выбрасывать.

Порядок работы с терморегистратором

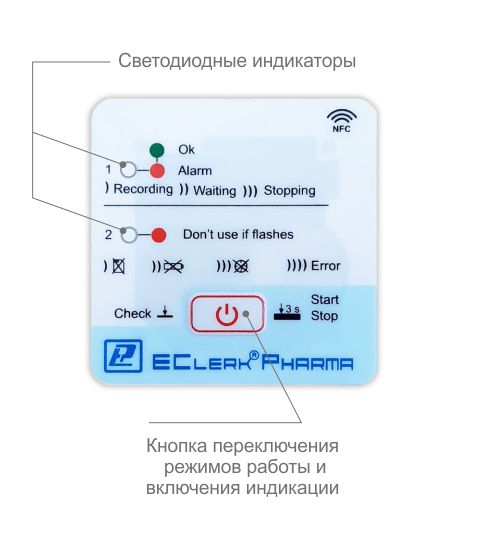

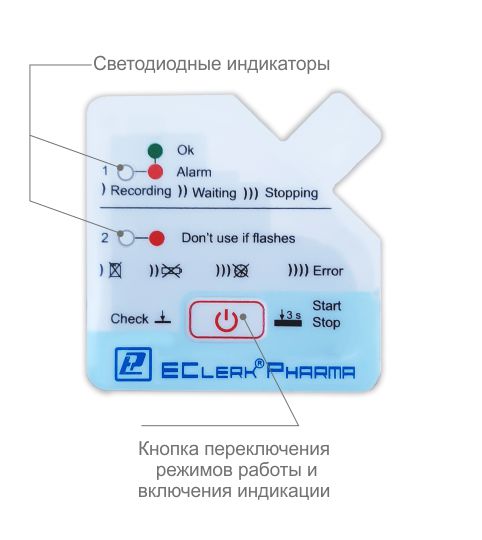

На приборе имеется кнопка для просмотра и переключения режимов работы. Для просмотра кнопка нажимается на короткое время, для смены режима работы- длительно, более 3 с.

Имеются ещё два режима работы : «ожидание», когда прибор ждёт окончание времени задержки старта или определённого времени, заданного при настройке и «запись». Запись данных можно отключать и возобновлять неограниченное количество раз. ПО каждой сессии записи прибор ведёт отдельную статистику, что очень удобно при перевозке смешанных грузов через большое количество точек выгрузки.

Для анализа записанных данных и подготовки Отчёта необходимо снова подключить прибор к ПК или мобильному устройству. Для получения статистических данных по последней сессии рекомендуем перед подключением прибора остановить запись.

Для приборов с NFC:

Для анализа записанных данных и подготовки отчёта необходимо снова подключить прибор к ПК или мобильному устройству. При этом мобильное устройство должно иметь функцию NFC. Для получения статистических данных по последней сессии рекомендуем перед подключением прибора остановить запись. Передача данных с прибора на мобильное устройство может быть затруднена вследствие низкой скорости передачи данных, плохого позиционирования прибора относительно встроенной NFC антенны устройства. В связи с этим операция передачи данных разделена на два этапа. На первом этапе передаются данные настройки и данные статистики. На втором этапе данные измерений по выбранным пользователем сессиям

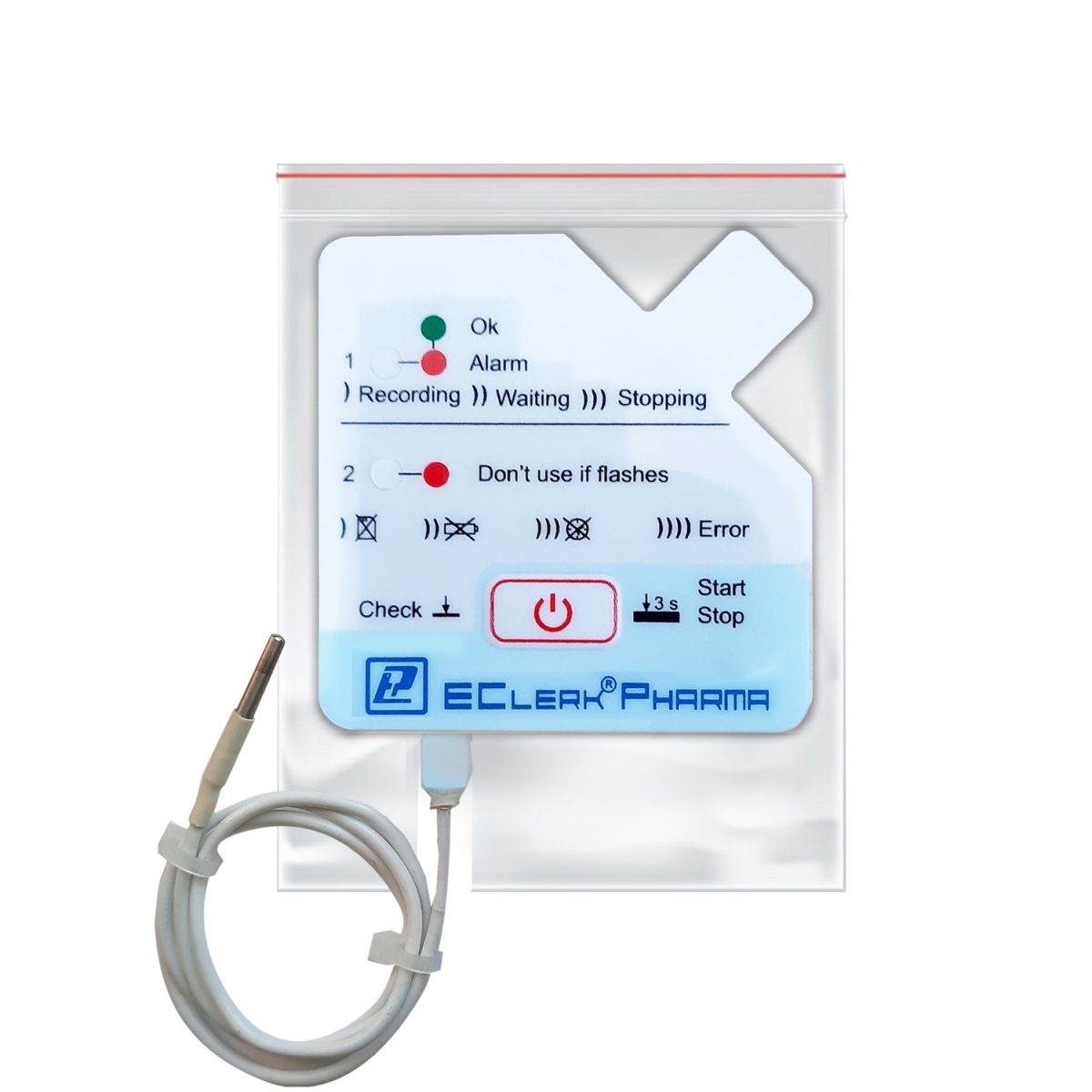

Дополнительные особенности модификации EClerk-Pharma-USB-e:

• расширенный диапазон измерения температуры: -40…+120°С,
• сенсор выносной на кабеле.

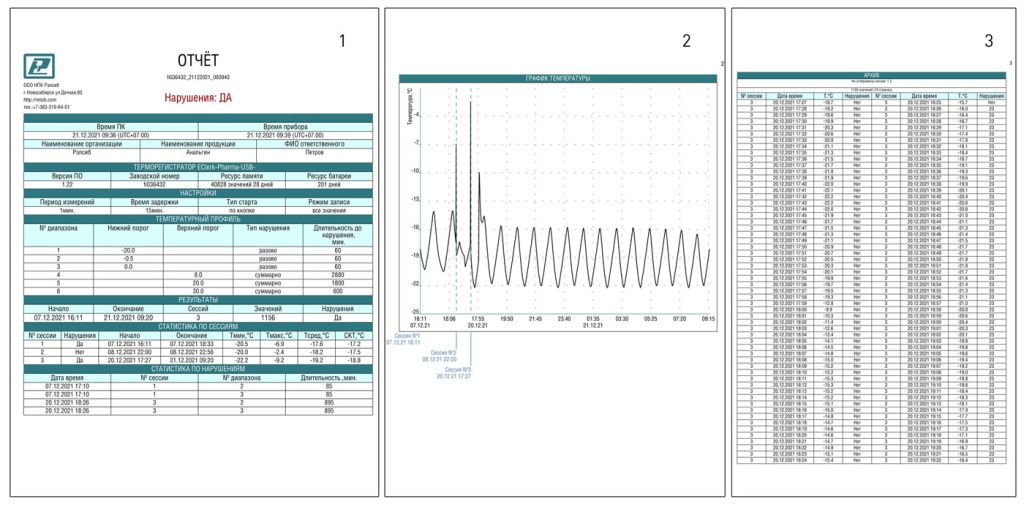

Форма Отчёта

Технические характеристики терморегистратора автономного EClerk-Pharma:
