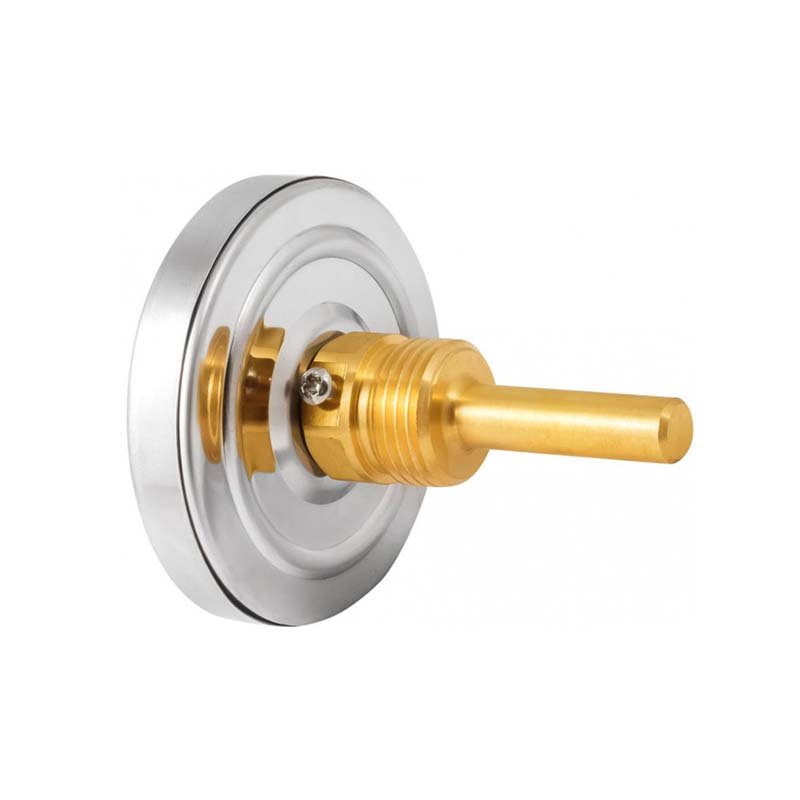

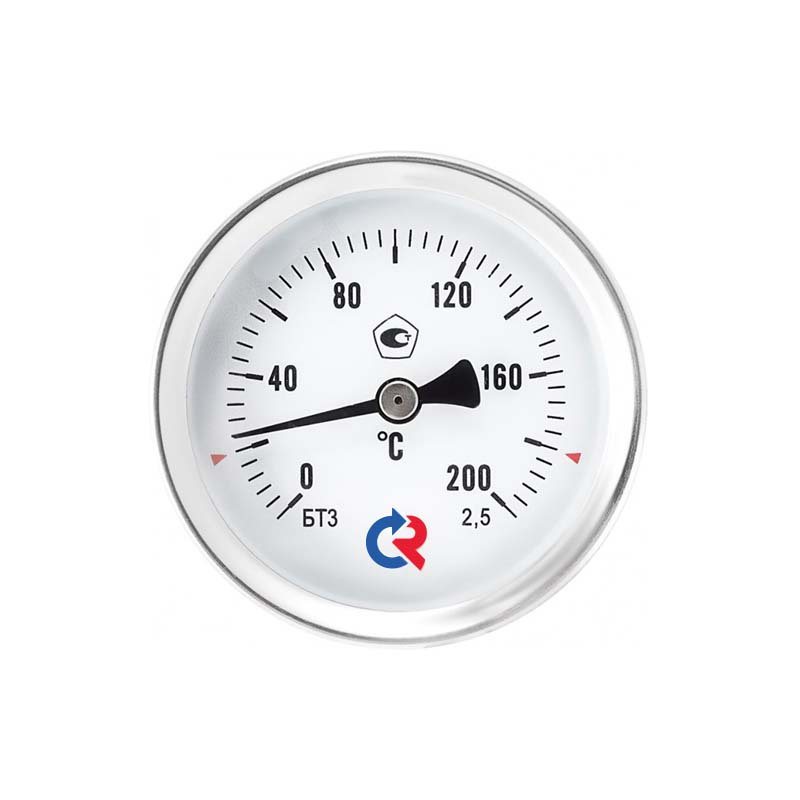

БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма
БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма фото 2
БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма фото 3

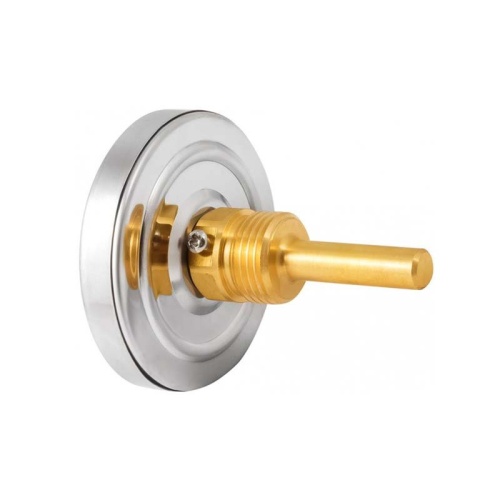

БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма фото 4
РОСМА
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 00000002403

Описание товара:

Тип БТ, серия 211. БТ-31.211 термометр биметаллический общетехнический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма:

  • системы кондиционирования,
  • теплоснабжения,
  • водоснабжения.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Другие варианты товара:
Диапазон показаний температур, °С:
Длина погружной части, мм:
Расположение штуцера:
Резьба присоединения:
Характеристики:
Все характеристики
Класс точности манометра
2.5
Производитель
РОСМА
Циферблат манометра
Алюминий, шкала черная на белом фоне
Артикул
00000002403
Чувствительный элемент
Биметаллическая спираль
Расположение штуцера
осевое
Базовая единица
PCE
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени
Другие варианты товара
Наименование
Диапазон показаний температур, °С
Длина погружной части, мм
Расположение штуцера
Резьба присоединения
Стоимость
Наличие
В корзину
БТ-31.211(-40-60С)G1/2.100.2,5 термометр биметаллический
БТ-31.211(-40-60С)G1/2.100.2,5 термометр биметаллический
-40-60С
100
осевое
G1/2
810 ₽ / шт
В наличииВ наличии
В корзину
БТ-31.211(-40-60С)G1/2.150.2,5 термометр биметаллический
БТ-31.211(-40-60С)G1/2.150.2,5 термометр биметаллический
-40-60С
150
осевое
G1/2
985 ₽ / шт
В наличииВ наличии
В корзину
БТ-31.211(-40-60С)G1/2.200.2,5 термометр биметаллический
БТ-31.211(-40-60С)G1/2.200.2,5 термометр биметаллический
-40-60С
200
осевое
G1/2
1 350 ₽ / шт
Под заказПод заказ
В корзину
БТ-31.211(-40-60С)G1/2.46.2,5 термометр биметаллический
БТ-31.211(-40-60С)G1/2.46.2,5 термометр биметаллический
-40-60С
46
осевое
G1/2
650 ₽ / шт
В наличииВ наличии
В корзину
БТ-31.211(-40-60С)G1/2.64.2,5 термометр биметаллический
БТ-31.211(-40-60С)G1/2.64.2,5 термометр биметаллический
-40-60С
64
осевое
G1/2
715 ₽ / шт
В наличииВ наличии
В корзину
БТ-31.211(-40-60С)M20x1,5.100.2,5 термометр биметаллический
БТ-31.211(-40-60С)M20x1,5.100.2,5 термометр биметаллический
-40-60С
100
осевое
M20x1,5
810 ₽ / шт
Под заказПод заказ
В корзину
БТ-31.211(-40-60С)M20x1,5.150.2,5 термометр биметаллический
БТ-31.211(-40-60С)M20x1,5.150.2,5 термометр биметаллический
-40-60С
150
осевое
M20x1,5
985 ₽ / шт
Под заказПод заказ
В корзину
БТ-31.211(-40-60С)M20x1,5.200.2,5 термометр биметаллический
БТ-31.211(-40-60С)M20x1,5.200.2,5 термометр биметаллический
-40-60С
200
осевое
M20x1,5
1 350 ₽ / шт
Под заказПод заказ
В корзину
БТ-31.211(-40-60С)M20x1,5.46.2,5 термометр биметаллический
БТ-31.211(-40-60С)M20x1,5.46.2,5 термометр биметаллический
-40-60С
46
осевое
M20x1,5
650 ₽ / шт
Под заказПод заказ
В корзину
БТ-31.211(-40-60С)M20x1,5.64.2,5 термометр биметаллический
БТ-31.211(-40-60С)M20x1,5.64.2,5 термометр биметаллический
-40-60С
64
осевое
M20x1,5
715 ₽ / шт
Под заказПод заказ
В корзину
Показать ещё

Описание товара

Описание
Чертежи
Монтаж и эксплуатация
Карта заказа

Тип БТ, серия 211. БТ-31.211 термометр биметаллический общетехнический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма:

  • системы кондиционирования,
  • теплоснабжения,
  • водоснабжения.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Термометры осевые общетехнические БТ серия чертеж.jpg

Основные размеры (мм), вес (кг)

Тип

Ø

D1

D2

D3

D4

b

e

L

L1

S

G

Вес

БТ-31.211

63

64

—

6

9

11

—

46 / 64 / 100 / 150 / 200 / 250 / 300*

9

19

G1/2 или
M20×1,5

0,13

БТ-41.211

80

81

75

19

10

0,17

БТ-51.211

100

107

99

0,23

БТ-71.211

150

161

148

22

18

64 / 100 / 150 / 200 / 250 / 300*

0,47

* — возможно изготовление погружной части длиной до 1000 мм для осевых БТ (с шагом 50 мм)

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.


Монтаж термометр БТ серия 211.jpg

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник гильзы или за ;шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.

Тип

биметаллический термометр

БТ

Диаметр корпуса, мм

63

3

80

4

100

5

150

7

Присоединение

осевое

1

Материал штока

нержавеющая сталь

2

Материал корпуса и кольца

коррозионностойкая сталь

1

Материал гильзы

латунь

1

нержавеющая сталь

2

Диапазон показаний температур, °C

−40…+60

0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450

Резьба присоединения

G1/2/ М20×1,5

Длина погружной части, мм

46 / 64 / 100 / 150 / 200 / 250 / 300

Класс точности

Ø63

2,5

Ø80, 100, 150

1,0 / 1,5

Пример обозначения:
БТ − 5 1. 2 1 1 (0–120 °C) G½. 100. 1,5

Не можете выбрать термометр? Закажите консультацию!

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время
Обратная связь

Характеристики

Прочие
Класс точности манометра 2.5
Производитель РОСМА
Циферблат манометра Алюминий, шкала черная на белом фоне
Артикул 00000002403
Чувствительный элемент Биметаллическая спираль
Расположение штуцера осевое
Базовая единица PCE
Диапазон показаний температур, °С -40-60С
Длина погружной части, мм 46
Резьба присоединения G1/2
Материал корпуса манометр коррозионностойкая сталь 12Х15Г9НД
Рабочее давление (на гильзе), МПа 10 (латунная гильза с погружной частью длиной до 100 мм) / 2,5 (латунная гильза с погружной частью длиной более 100 мм) / 25 (гильза из нержавеющей стали 08Х18Н10)
Диаметр корпуса, мм 63
Диапазон рабочих температур окружающей среды, °C Окружающая среда: −10…+60
Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150
Кольцо манометра Коррозионностойкая сталь 12Х15Г9НД
Комплектность латунная гильза
Материал Штока Нержавеющая сталь 08Х18Н10
Межповерочный интервал 3 года
Регулировка На штоке (для Ø63)
Стекло манометра Минеральное
Степень защиты IP54
Техническая документация ТУ 4211-001-4719015564-2008
Элемент каталога БТ-31.211 термометр биметаллический 63 мм с осевым штуцером, тип БТ (корпус-сталь), серия 211, Росма [39442]
