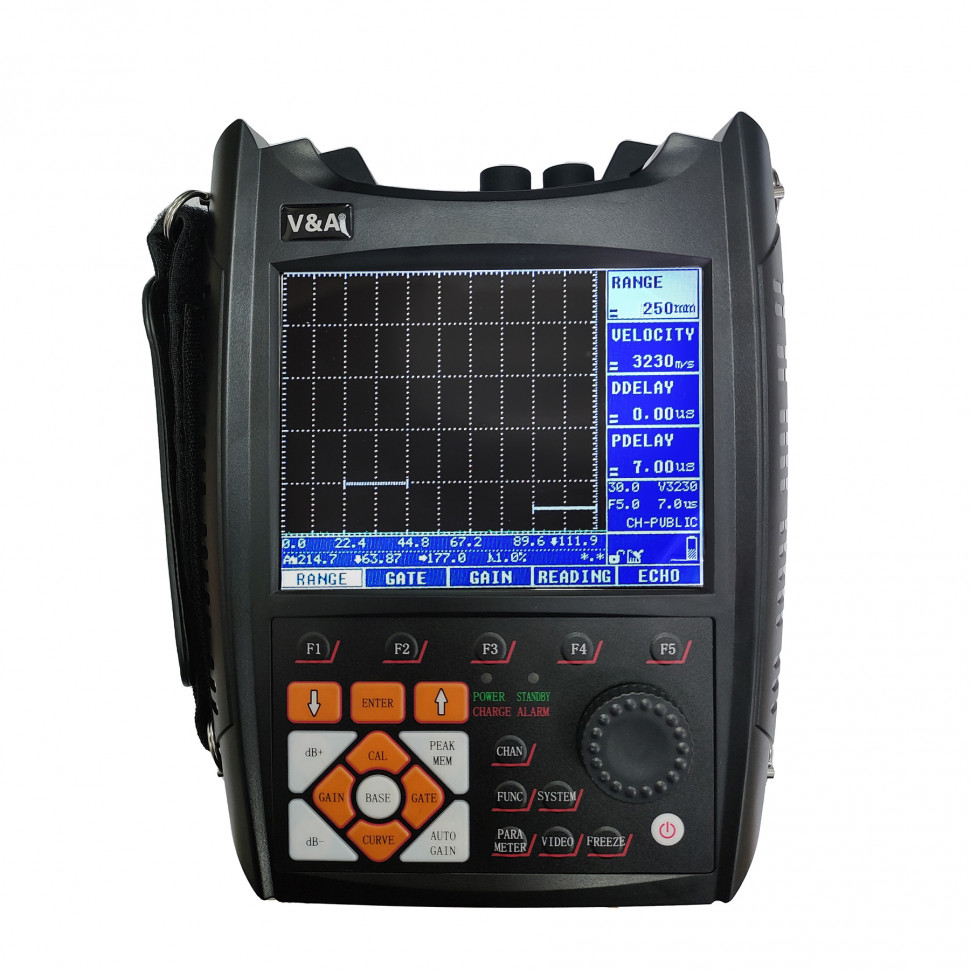

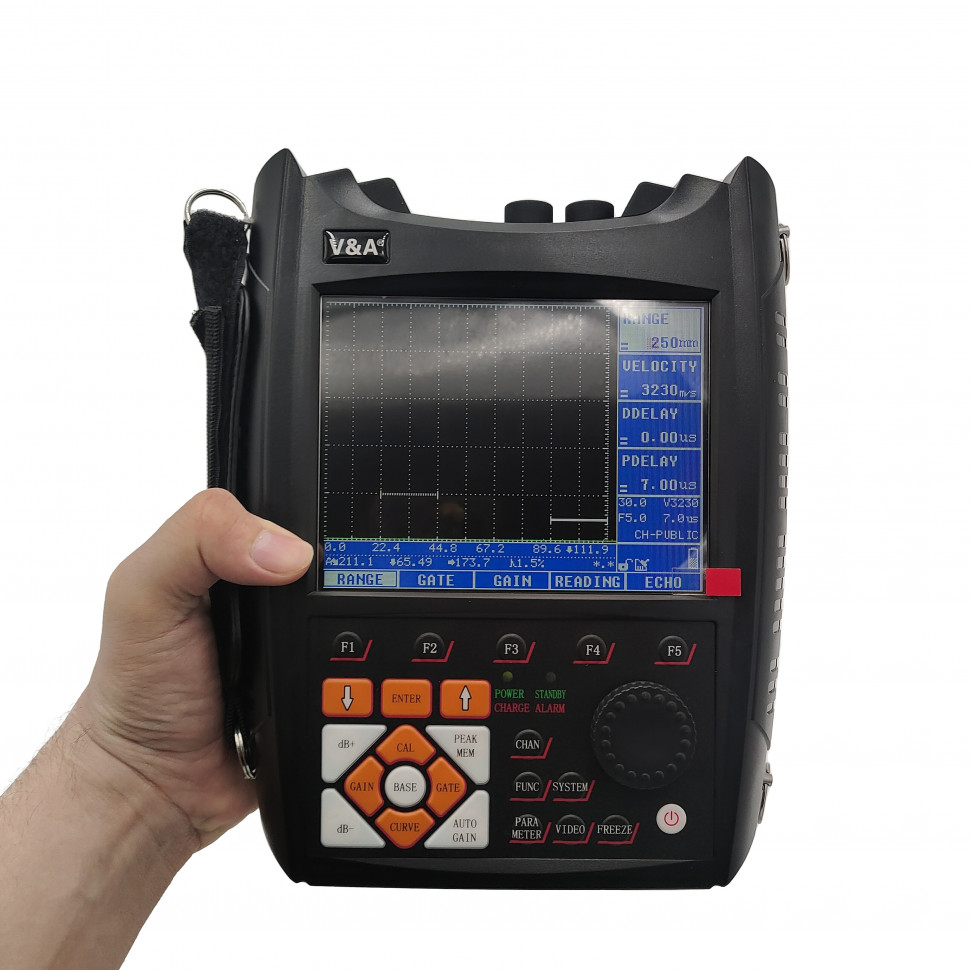

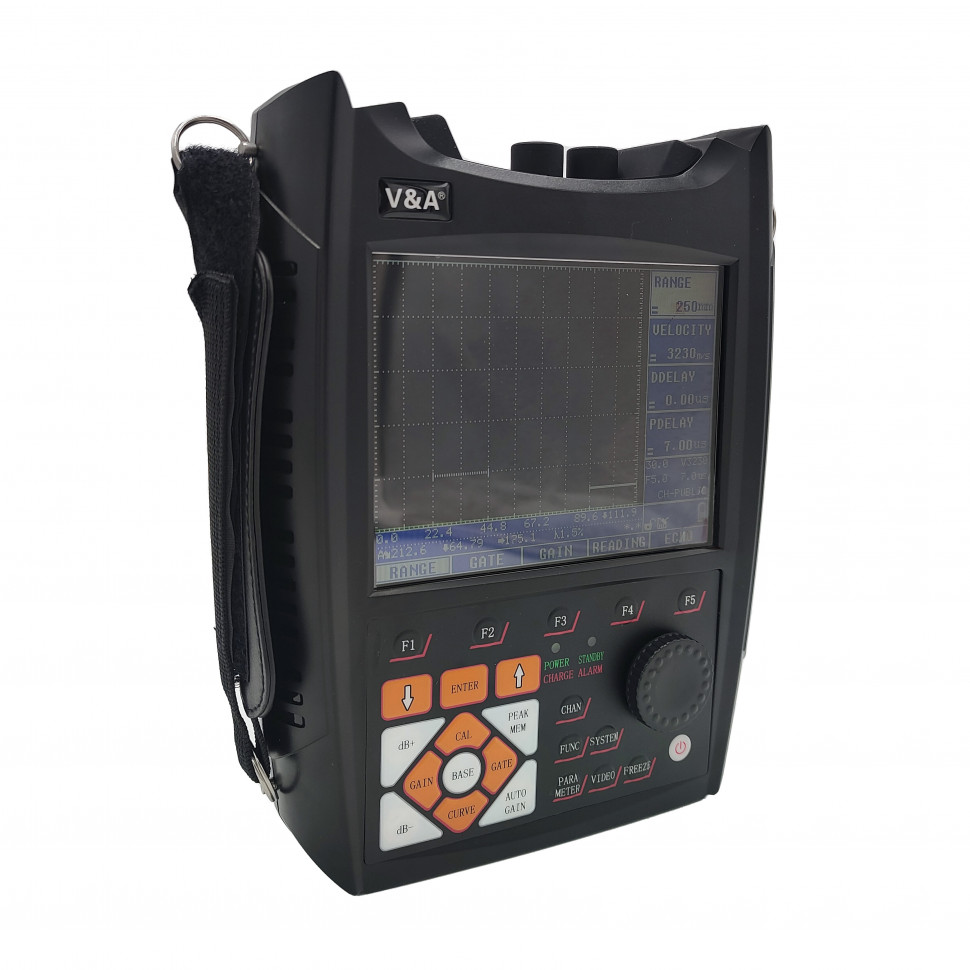

Дефектоскоп VA-UD01 с поверкой

Номер в Государственном реестре СИ: 91889-24

Позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.

Назначение:

• поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и пр.)

• контроль качества сварных швов

• измерение толщины изделия.

Технические характеристики:

• Диапазон контроля: 0–9999 мм;

• Скорость: 1000–9999 м/с;

• Количество сохраняемых каналов: 10;

• Количество сохраняемых осциллограмм сигналов: 100;

• Количество сохраняемых записей: 10 записей продолжительностью 5 мин;

• Усиление: 0–110 дБ;

• Задержка отображения: от -15 до +3400 мкс;

• Задержка преобразователя: 0–1000 мкс;

• Частота: 0,2–15 МГц;

• Уровень шума: ≤ 10%;

• Демпфирование преобразователя: 50 Ом, 75 Ом, 150 Ом , 500 Ом;

• Частота повторного срабатывания преобразователя;

• Автоматически регулируемая низкая, автоматически регулируемая средняя, автоматически регулируемая высокая, 5–1000 Гц;

• Чувствительность: > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2);

• Разрешающая способность: > 40 дБ;

• Отбраковка по линейности: 0–80% (цифровая отбраковка);

• Погрешность линейности по вертикали: ≤ 3%;

• Погрешность линейности по горизонтали: ≤ 0,1%;

• Динамический диапазон: ≥ 32 дБ;

• Энергия импульса: Фиксированная;

• Длительность импульса: 50–1000 нс;

• Оперативная память: 1 Гб;

• Температура окружающей среды: от +15 до +25°С;

• Относительная влажность окружающей среды, % не более 80;

• Время работы: ≥ 20 часов;

Габариты и размеры:

• Габаритные размеры и вес в упаковке: 440*350*160 мм 5.925 кг;

• Габаритные размеры и вес без упаковки 220*185*58 мм 1.310 кг;

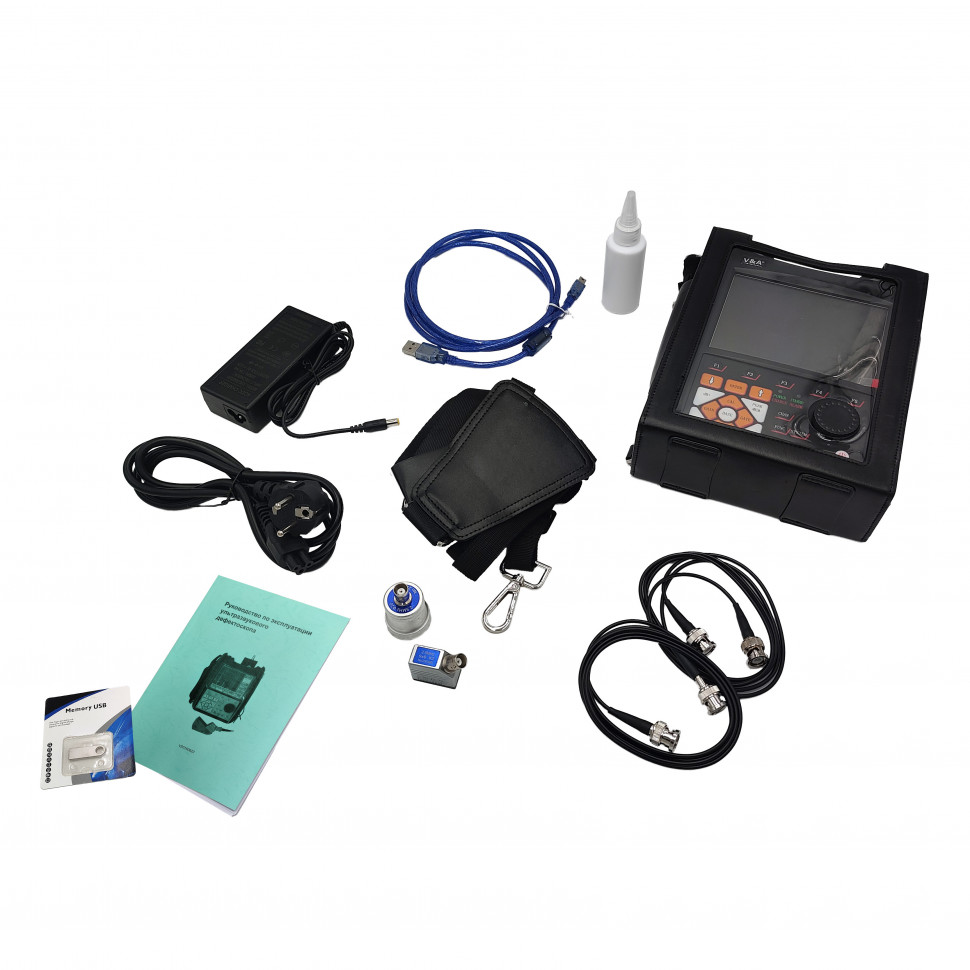

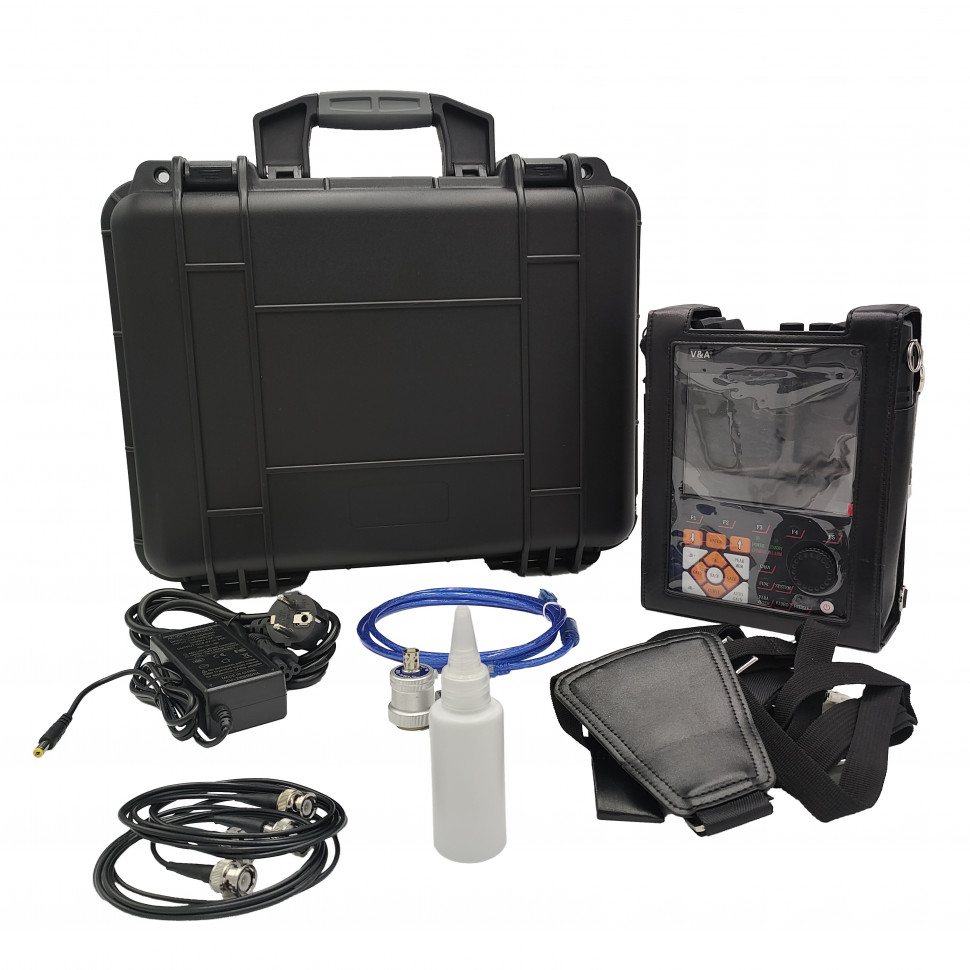

Комплектация:

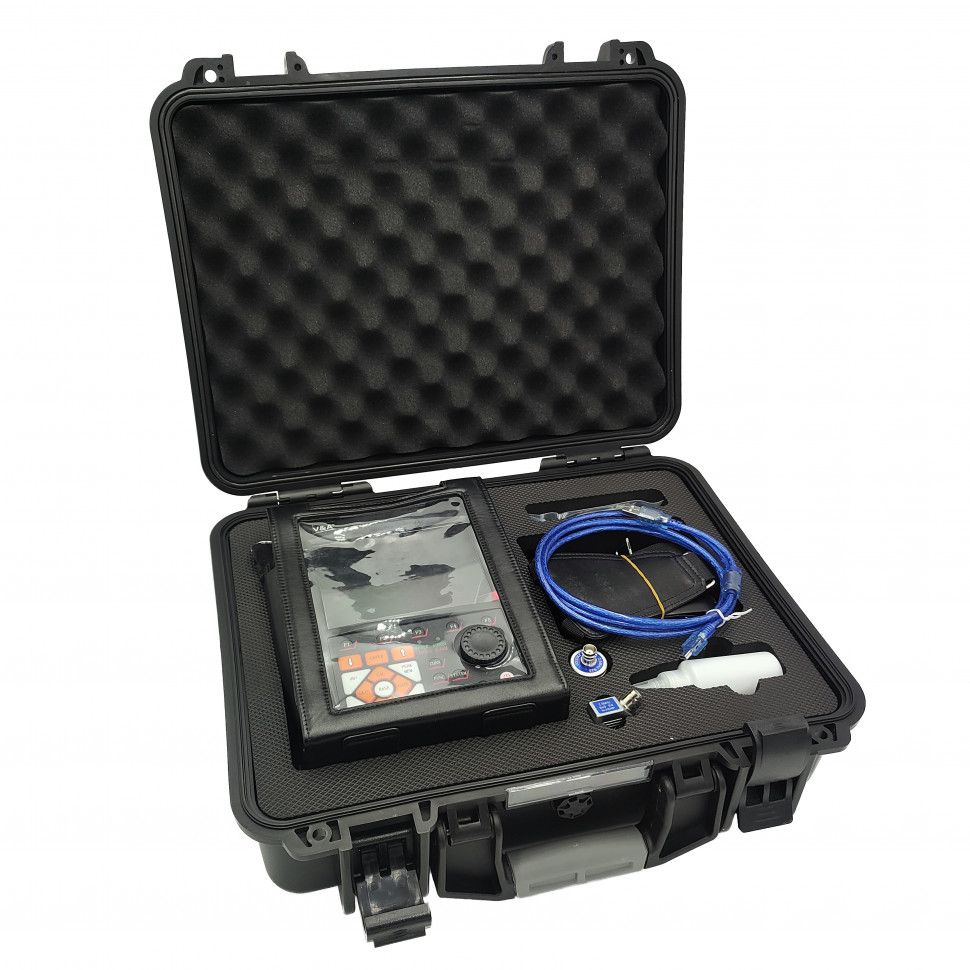

• Кейс для переноски,

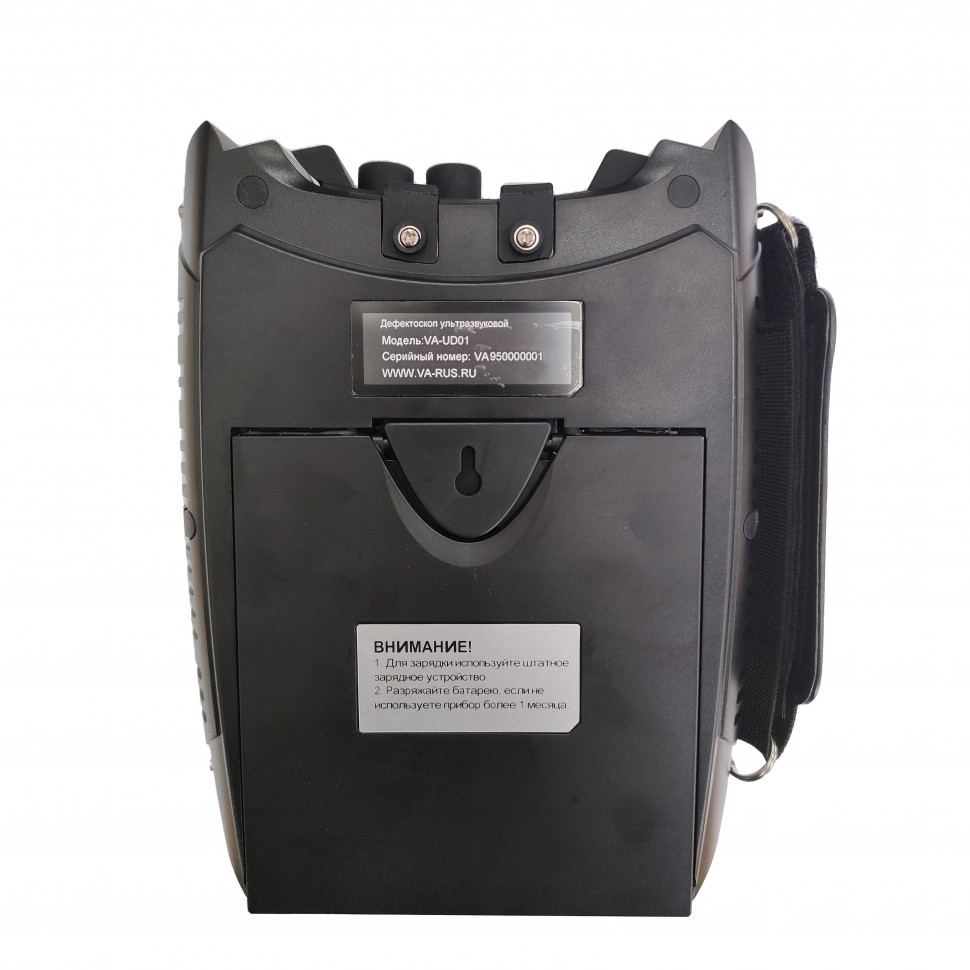

• Цифровой дефектоскоп

• Предохранительный чехол

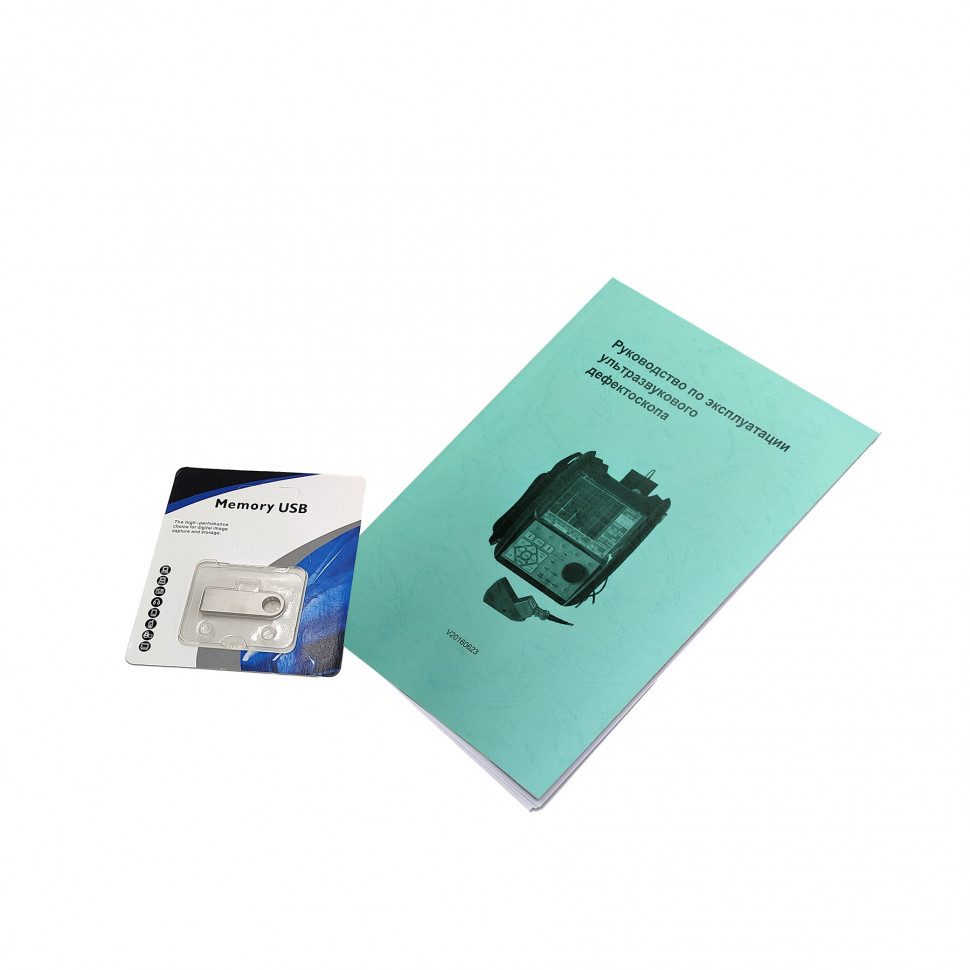

• Руководство по эксплуатации(электронный вид) можно скачать тут

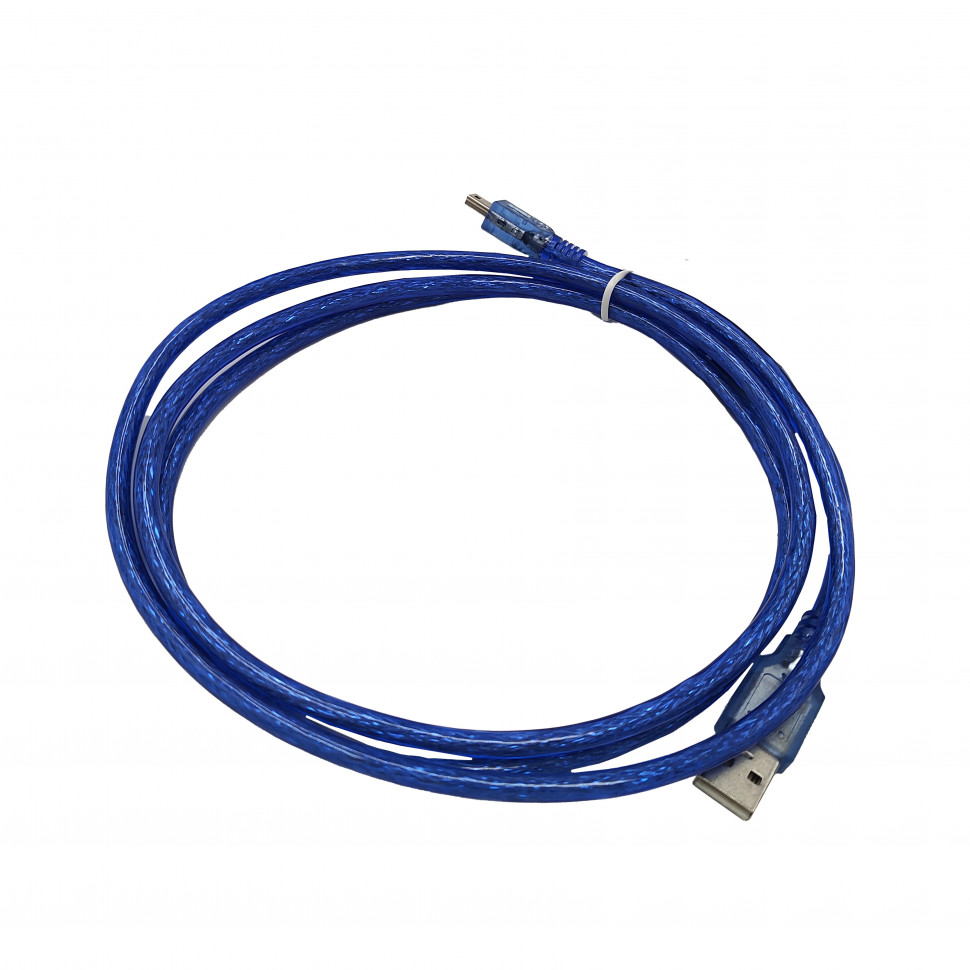

• Соединительный провод с разъемом типа Mini USB

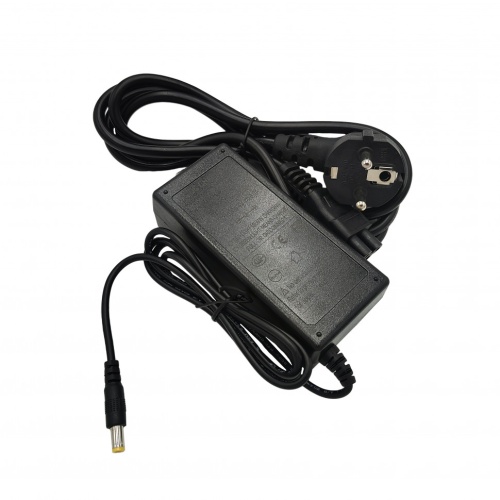

• Внешнее зарядное устройство

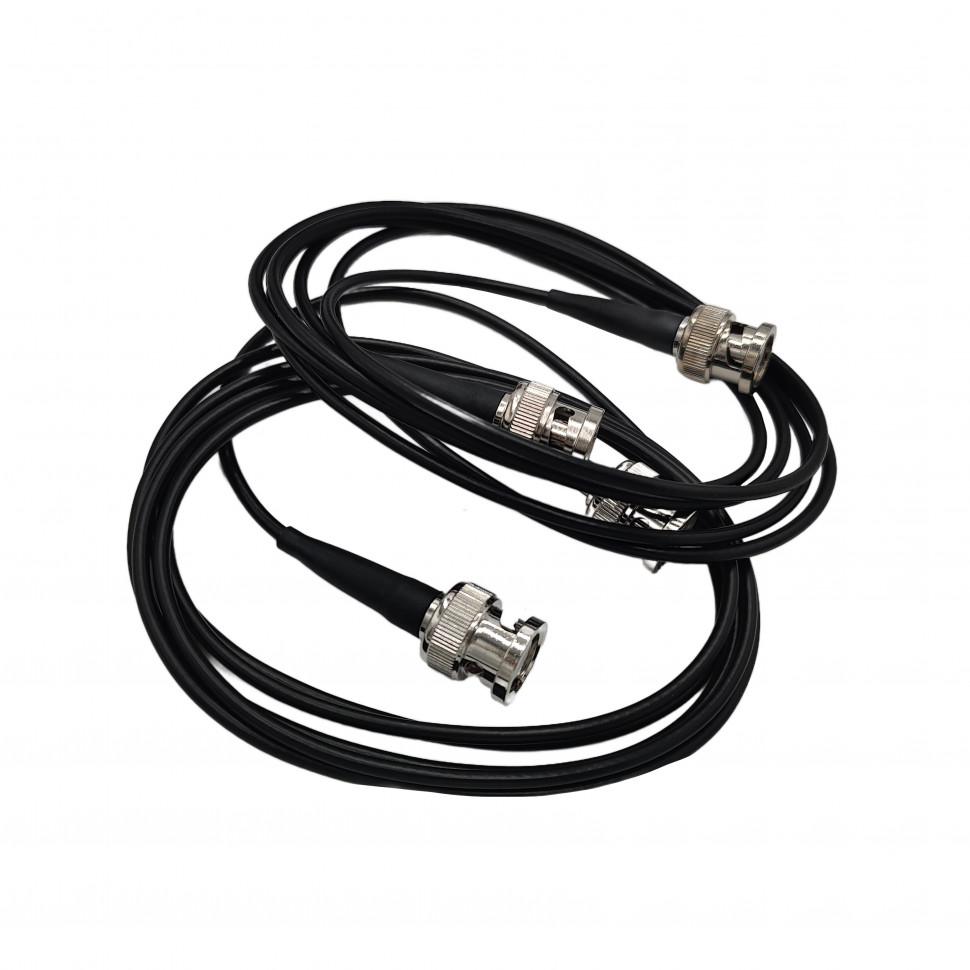

• Кабель для подключения преобразователя

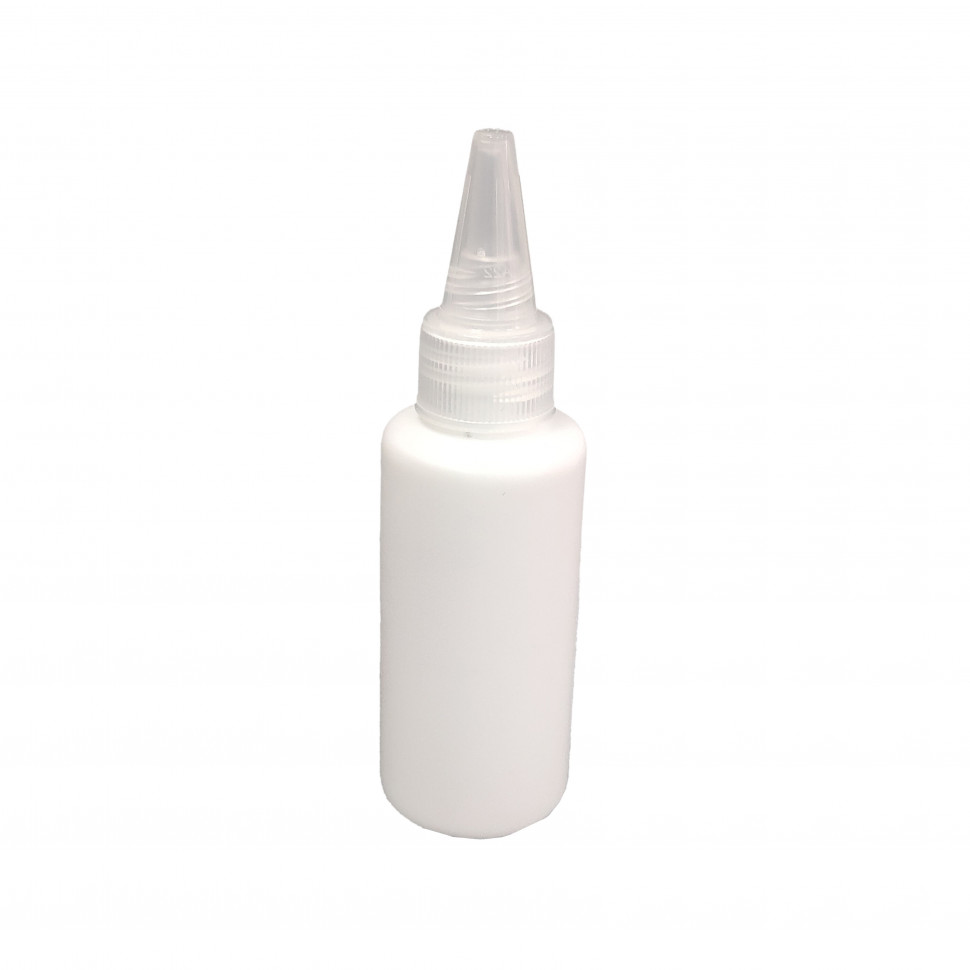

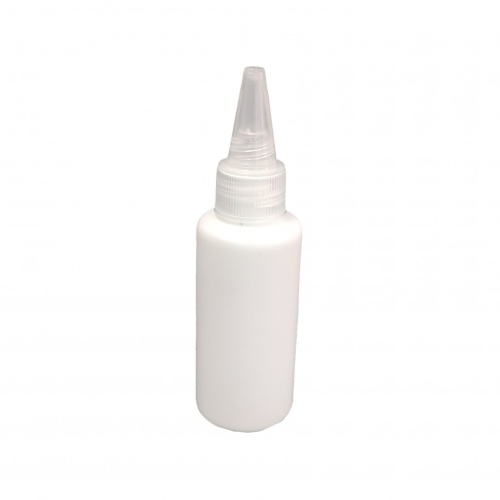

• Емкость для контактной жидкости

• Наклонный преобразователь, 9х9, К2, 2,5МГц

• Прямой преобразователь, диаметр 20, 2,5 МГц

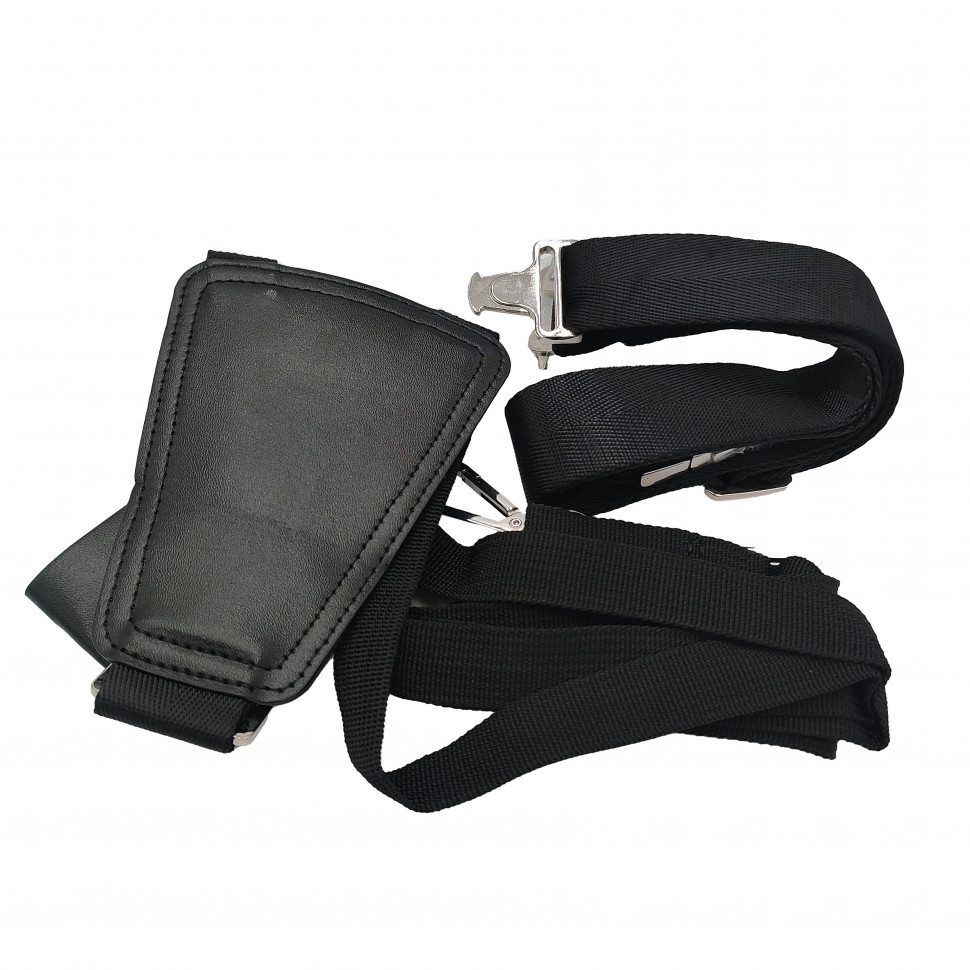

• Комплект ремней

• USB - накопитель с программным обеспечением для ПК

• Гарантийный срок - 12 месяцев.
