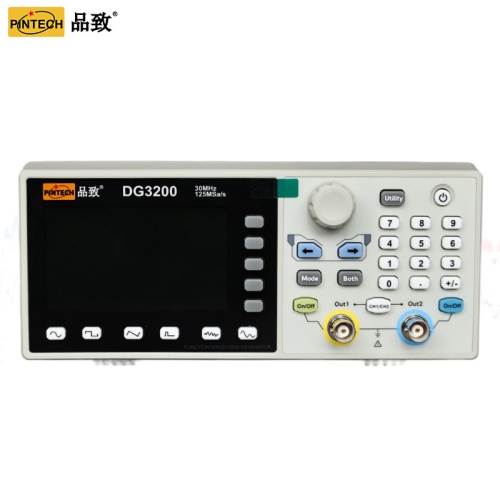

DG3200 Функциональный генератор сигналов

Модель

DG3200

Канал

2

Частотный выход

30 МГц

Частота дискретизации

125 МСа/с

Форма волны

Стандартная форма сигнала

синус, квадрат, импульс, нарастающий сигнал, шум

Произвольная форма сигнала

Существует более 160 видов сигналов: синусоидальный, экспоненциальный нарастающий, экспоненциальный спадающий, ЭКГ, гауссовский, полусагиттальный, лоренцев, двойной аудиосигнал и постоянное напряжение

Частота (с точностью до 1 мкГц)

Синус

1 мГц — 30 МГц

Квадратный

1 мГц ~ 15 МГц

Пульс

1 мГц ~ 15 МГц

Пандус

1 мкГц ~ 1 МГц

шум

20 МГц (гауссовский белый шум )

Произвольная форма сигнала

1 мГц ~ 10 МГц

Точность

±30 ppm, 0–40 °C

Амплитуда

в разомкнутую цепь или в цепь с высоким Z

2mVpp ~ 20Vpp (≤ 10 Гц)

2mVpp ~ 10Vpp (≤30 МГц)

на нагрузку 50 Ом

1mVpp ~ 10Vpp (≤ 10 МГц)

1mVpp ~ 5Vpp (≤ 30 МГц)

Разрешение

1 мВ пик-пик или 4 цифры

Смещение постоянного тока Высокое сопротивление（AD+DC）

±(10 В пик-пик – амплитуда Vpp/2) (≤10 МГц)

±(5 В пик-пик – амплитуда Vpp/2)   (≤30 МГц)

Смещение постоянного тока 50 Ом（AD+DC）

±(5 В пик–Амплитуда Vpp/2) (≤10 МГц)

±(2,5 В пик-Амплитуда Vpp/2) (≤30 МГц)

Разрешение смещения по постоянному току

1 мВ или 4 цифры

Сопротивление нагрузки

Типичный 50 ОМ

Точность

±（1 % от |настройки| + 1 мВ + амплитуда Vpp * 0,5 %）

Ввод / Вывод

Дисплей

3,6-дюймовый цветной ЖК-дисплей

Коммуникационный интерфейс

USB-хост, USB-Устройство

Размеры (Ш×В×Г)

200 мм *92 мм *156,2 мм

Вес

Около 0,8 кг
