DG5072 RIGOL Цифровой генератор универсальный фотография

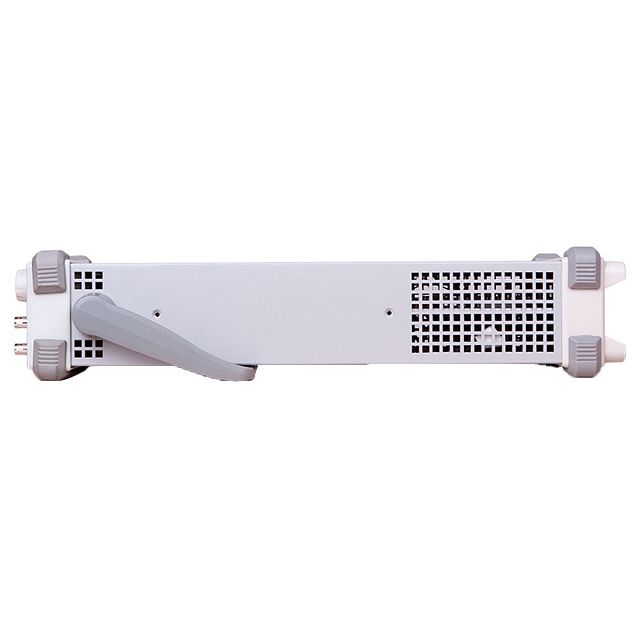

DG5072 RIGOL Цифровой генератор универсальный фотография фото 2

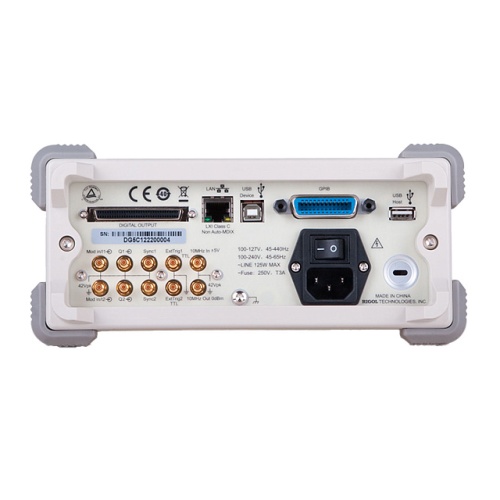

DG5072 RIGOL Цифровой генератор универсальный фотография фото 3
RIGOL
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: А113934

Описание товара:

Универсальный генератор сигналов. 2 канала. Диапазон: 1 мкГц...70 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 14 встроенных форм сигналов. Частота сэмплир.: 1 Гвыб/сек.; ЦАП - 14 бит; глубина записи - 16 М/128 М (вопроизв.). Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, IQ; режим качания частоты; режим пачек импульсов. DDS технология. Погрешность опорного генератора: 1 ppm. Интерфейс: USB device, USB host, GPIB, LAN (поддержка LXI класс С). Дисплей: 4,3" TFT , 480 х 272; 16 М. Размеры: 230 х 106 х 501 мм. Вес: 4,3 кг.

В генераторе сигналов Rigol DG5072 использована технология прямого цифрового синтеза (DDS), что позволяет обеспечить высокую стабильность и точное восстановление сигнала с низким уровнем искажений. Наряду со стандартными и произвольными формами сигналов, генератор сигналов Rigol DG5072 способен формировать векторную I/Q модуляцию и сигналы с псевдослучайной перестройкой рабочей частоты. Помимо того, Rigol DG5072 поддерживает модуль смешанных сигналов (16 цифровых и 2 аналоговых канала). Благодаря наличию интерфейса LAN (LXI Class C) можно дистанционно управлять генератором сигналов Rigol DG5072 в измерительных лабораториях любой конфигурации.

Технические характеристики генератора Rigol DG5072

  • Формирование сигнала методом прямого синтеза (DDS)
  • Количество каналов - 2 (с поддержкой связи по частоте и фазе)
  • Максимальная частота выходного сигнала Rigol DG5072: 70 МГц, разрешение 1 мкГц
  • Разрешение по вертикали 14 бит, частота дискретизации 1 Гвыборок/с
  • Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция)
  • Модуляциия векторного сигнала IQ
  • 14 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
  • Сигналы произвольной формы, длина памяти формы сигнала до 128 млн. точек
  • Режимы модуляции: AM, FM, PM, ASK, FSK, PSK и PWM, IQ, свипирование, пакетный режим
  • Цветной LCD TFT дисплей (диагональ 11 см, 16 млн. цветов)
  • Интерфейсы Rigol DG5072: USB device, USB host, LAN (поддержка LXI класс С), GPIB
  • Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
  • Многоязычный интерфейс, встроенная система подсказок
  • Габариты Rigol DG5072: 501х230х106 (мм), вес 4.3 кг

Генератор сигналов Rigol DG5072 актуален для генераций любых сигналов. Прибор может создавать разные виды сигналов. Измерительное оборудование отличается повышенной точностью и разнообразными возможностями генерации сигналов.

Характеристики:
Все характеристики
Госреестр
Да
Производитель
RIGOL
Артикул
А113934
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Технические характеристики

Характеристика Значение
Максимальная выходная частота 70 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой
Произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение
Частотные характеристики
Диапазон синусоидальный 1 мкГц ~ 70 МГц
сигнал
прямоугольный сигнал 1 мкГц ~ 70 МГц
импульсный сигнал 1 мкГц ~ 50 МГц
пилообразный сигнал 1 мкГц ~ 3 МГц
специальной формы 1 мкГц ~ 50 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) ±1 ppm
Синусоидальный сигнал
Гармонические искажения < -45 дБн (≤70 МГц, 0 дБм)
Общие гармонические искажения < 0,5% (10 Гц ~ 20 кГц，0 дБм)
Негармонические искажения < -50 дБн (≤70 МГц, 0 дБм)
Фазовый шум -110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц)
Прямоугольный сигнал
Время нарастания/спада < 4 нс (1 Вп-п)
Выброс < 5 % (1 Вп-п)
Коэф.заполнения ≤ 10 MГц 20% ~ 80%
10 мГц ~ 40 MГц 40% ~ 60%
> 40 MГц 50%
Ассиметрия 1% период +5 нс
Джиттер (СКЗ) 10 ppm + 500 пс (≤30 МГц)
500 пс (>30 МГц)
Пилообразный сигнал
Нелинейность < 0,5%
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса от 4 нс до 1000000 с
Время нарастания/спада 4 нс...1 мс
Период от 20 нс до 1000000 с
Выброс < 5 %
Джиттер (СКЗ) 10 ppm + 500 пс (1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 2...16 М (нормальный режим)
2...128 М (режим воспроизведения)
Вертикальное разрешение 14 бит
Частота дискретизации 1 Гвыб/сек фиксировано (2...16 М нормальный режим)
≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения)
Время нарастания ≤ 3 нс (1 Вп-п)
Джиттер (СКЗ) 3 нс
Интерполяция выключена, линейная, Sinc
Способ редактирования по точкам, сегментами
Энергонезависимая память 1 Гб

Характеристики выхода:

Амплитуда (50 Ом) 5 мВп-п - 10 Вп-п
Точность установки (1 кГц, 10 мВп-п, синус) ±(1%+1 мВп-п)
Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) ±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 70 МГц)
Единицы установки Вп-п, Вскз, дБм, высокий/низкий уровень
Разрешение 0,1 мВ или 4 цифры
Смещение (50 Ом):
Диапазон ±5 Впик АС+DC
Точность установки ±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:

Импеданс 50 Ом
Изоляция 42 Впик макс. относительно земли
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH):
Полоса 1,5 МГц~70 МГц
Частота скачков от 1 скачк/сек до 12,5 М скачк/сек
Модуляция
Тип модуляции AM, FM, PM, ASK, FSK, PSK, PWM, IQ

AM Модуляция (AM) :

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (FM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц

ФМ Модуляция (PM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции 2 мГц ~ 50 кГц

Частотная манипуляция (FSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота переключения 2 мГц ~ 1 МГц

IQ манипуляция:

Несущая синус (≤70 МГц)
Источник Внутренний/Внешний
Шаблон кода (передаваемый код) псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский
Тип преобразования IQ 4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский
Скорость передачи кода от 1 бит/с до 1 М бит/с

ШИМ модуляция:

Несущая импульсный
Частота модуляции 2 мГц ~ 50 кГц
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Девиация 0%~100% длительности импульса

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей от 1 мкГц до 70 МГц
Количество импульсов в пачке от 1 до 1000000 или бесконечное
Начальная/Конечная фаза от 0° до 360°
Внутренний период от 1 мкс до 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска от 0 нс до 85 с

Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот от 1 мкГц до 70 МГц
Направление Вверх/Вниз
Время свипирования от 1 мс до 300 с
Время стояния/возврата от 0 мс до 300 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт или синхросигнал (программируется)

Вход запуска:

Уровень TTL
Длительность импульса > 50 нс
Запуск по фронту нарастающий, спадающий выбирается
Время отклика (задержка запуска) свипирование:< 100 нс, режим пачек < 300 нс

Выход запуска:

Уровень TTL
Длительность импульса > 60 нс
Максимальная частота 1 МГц

Другие входы/выходы

Вход внешнего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень от 80 мВп-п до 10 Вп-п
Время блокировки < 2 c
Сдвиг фазы опорного сигнала
Диапазон от 0° до 360°
Разрешение 0,001° (произвольная форма);
0,03° (другие формы)
Выход внутреннего опорного сигнала
Частота 10 МГц
Уровень 632 мВп-п (0 дБм)
Выход синхронизации
Уровень TTL-совместимый
Импеданс 50 Ом, номинальное значение

Время программирования:

Время настройки USB 2.0 LAN GPIB
Изменение функции 500 мс 510 мс 510 мс
Изменение частоты 50 мс 50 мс 50 мс
Изменение амплитуды 300 мс 310 мс 310 мс
Выбор пользовательской формы сигнала 500 мс 510 мс 510 мс
Скорость загрузки произвольной формы (цифровая передача) 1 М точек/сек

Основные характеристики:

Тип дисплея Жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн.цветов
Питание 100~240 В АСскз，45~65 ГцI
Интерфейс USB устройство, USB host (2), GPIB, LAN (LXI Class C)
Потребляемая мощность не более 125 Вт
Рабочая температура 10°C...40°C
Габаритные размеры 230 х 106 х 501 мм
Вес 4,3 кг / 5,84 кг (с упаковкой)

Характеристики

Сертификация и испытания
Госреестр Да
Общие технические данные
Артикул А113934
Прочие
Производитель RIGOL
Добавить отзыв
Ваша оценка:
Отправить отзыв

Похожие товары (8)

DG5072 RIGOL Цифровой генератор универсальный
Нашли дешевле

Ваше имя
Ваш телефон*
Электронная почта
Название товара*

* - Поля, обязательные для заполнения

Сообщение отправлено
Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист
Закрыть окно
Просмотренные товары
Обратная связь
+7 (804) 333-38-00
Купить в один клик
Заполните данные для заказа
Купить в один клик Купить в один клик
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Запросить цену Запросить цену
