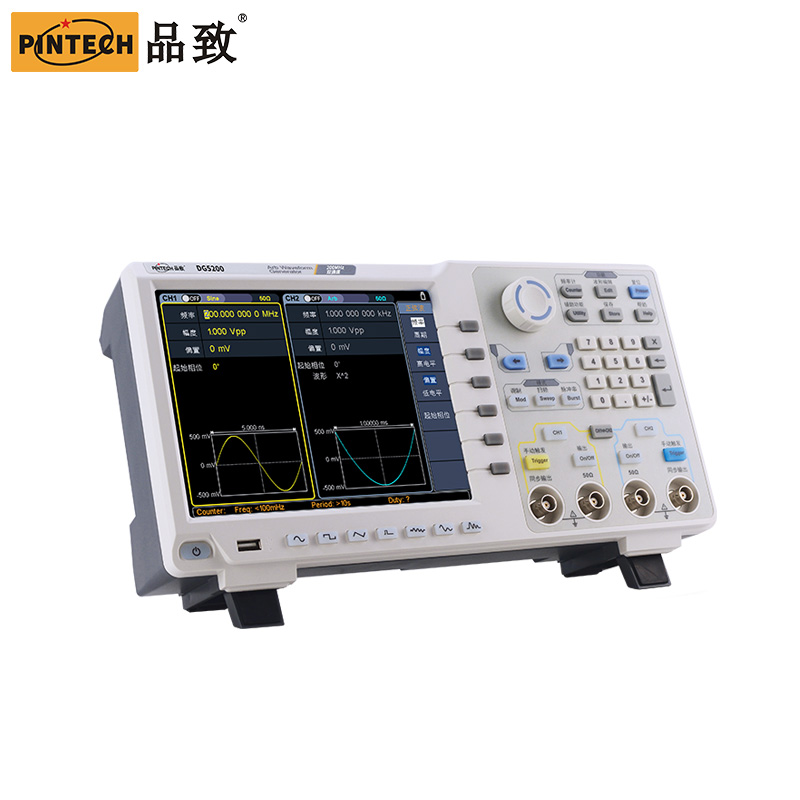

DG5200 2-канальный функциональный/сигнальный генератор, 200 МГц

Количество каналов

2

Полоса пропускания

200 МГц

Частота дискретизации

1250 МВыб/с

Диапазон частот

1 мкГц - 200 МГц

Формы сигналов

синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, произвольные, 150 встроенных форм сигналов

Частотные характеристики

Синусоидальный сигнал

1 мкГц - 200 МГц

Прямоугольный сигнал

1 мкГц - 50 МГц

Импульсный сигнал

1 мкГц - 25 МГц

Пилообразный сигнал

1 мкГц - 5 МГц

Произвольный сигнал

1 мкГц - 50 МГц

Белый шум

120 МГц

Разрешение

1 мкГц

Точность

±1 ppm

Выходной сигнал

Амплитуда (разомкнутая цепь)

≤ 40 МГц: 2 мВп-п - 20 Вп-п ≤ 80 МГц: 2 мВп-п - 10 Вп-п ≤ 120 МГц: 2 мВп-п - 5 Вп-п ≤ 250 МГц: 2 мВп-п - 2 Вп-п

Амплитуда (нагрузка 50 Ом)

≤ 40 МГц: 1 мВп-п - 10 Вп-п ≤ 80 МГц: 1 мВп-п - 5 Вп-п ≤ 120 МГц: 1 мВп-п - 2,5 Вп-п ≤ 250 МГц: 1 мВп-п - 1 Вп-п

Смещение постоянного тока (AD+DC)

± 5 В (при 50 Ом), ± 10 В (при разомкнутой цепи)

Сопротивление нагрузки

50 Ом

Точность

± (1% от уставки + 1 мВп-п) (типичная синусоидальная частота 1 кГц, смещение 0 В)

Общие характеристики

Дисплей

8 дюймов LCD, 800 х 600

Интерфейс

USB, LAN

Габариты

340 х 177 х 90 мм

Вес

2,5 кг

Комплектация

генератор сигналов PINTECH DG5200 - 1 шт

кабель BNC - 1 шт компакт диск - 1 шт кабель USB - 1 шт кабель питания - 1 шт
