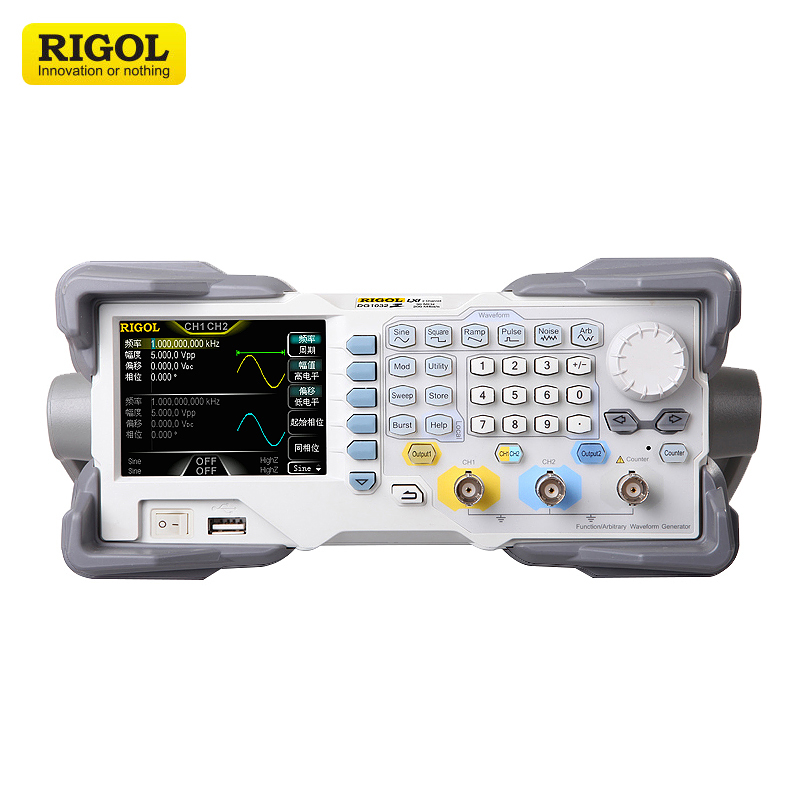

DG 1032Z Универсальный генератор сигналов со встроенным частотомером фотография
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: А124455
Характеристики:
Все характеристики
Артикул
А124455
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

  • Особенности универсального генератора сигналов DG1032Z

    • Инновационная технология SiFi (Signal Fidelity): генерирование сигналов произвольной формы, восстановление сигналов без искажения, высокоточная регулировка частоты дискретизации и низкий уровень дрожания (200 пс)
    • Два независимых выходных канала с возможностью их синхронизации и установки сдвига фазы
    • Максимальная частота выходного сигнала RIGOL DG1032Z: 30 МГц, разрешение 1 мкГц
    • 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, а также 160 встроенных произвольных сигналов и сигналы произвольной формы
    • Разрешение по вертикали 14 бит, частота дискретизации 200 МГц
    • Длина памяти формы сигнала: 8M точек; 16M (опция)
    • Режимы модуляции: AM, FM, PM, FSK, ASK, PSK, PWM, свипирование, пакетный режим
    • Стабильность частоты опорного генератора: ±1 ppm
    • Уровень фазовых шумов RIGOL DG1032Z составляет -125 дБн/Гц
    • Встроенный 7-разрядный высокоточный частотомер от 1 мкГц до 200 МГц
    • Цветной 8.9 см TFT LCD дисплей (320x240)
    • Интерфейсы RIGOL DG1032Z: USB device, USB host, LAN
    • Возможность дистанционного управления
    • Встроенная система подсказок
    • Габариты RIGOL DG1032Z: 318x261x112 (мм), вес 3.2 кг
    • Гарантия 3 года
    • Универсальный генератор сигналов RIGOL DG1032Z включен в Госреестр СИ, регистрационный № 56013-13

  • Технические характеристики универсального генератора сигналов DG1032Z

    ХарактеристикаЗначение
    Максимальная выходная частота30 МГц
    Количество каналов2
    Форма сигналаСтандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
    160 типов специальной формы

    Частотные характеристики
    Диапазонсинусоидальный
    сигнал    		1 мкГц ~ 30 МГц
    прямоугольный сигнал1 мкГц ~ 15 МГц
    импульсный сигнал1 мкГц ~ 15 МГц
    пилообразный сигнал1 мкГц ~ 500 кГц
    гармоники1 мкГц ~ 10 МГц
    белый шум (Гаусс)полоса 30 МГц (-3дБ)
    специальной формы1 мкГц ~ 10 МГц
    разрешение по частоте1 мкГц
    Точность установки (18°C ~ 28°C)±1 ppm
    Синусоидальный сигнал
    Гармонические искаженияТипичное (0 дБм)
    < -65 дБн (DC ~ 10 МГц)
    < -55 дБн (>10МГц ~ 30 МГц)

    Общие гармонические искажения< 0,075% (10-20 кГц, 0 дБм)
    Негармонические искажения

    Типичное (0 дБм)
    < -70 дБн (DC ~ 10 МГц)
    < -70 дБн + 6 дБ/октаву (>10 МГц)


    Фазовый шумТипичное (0 дБм)
    -125 дБн/Гц @ 10 кГц
    Прямоугольный сигнал
    Время нарастания/спада< 10 нс (1 Вп-п) типичное

    Выброс< 5 % (100 кГц, 1 Вп-п) типичное

    Коэф.заполнения0,01% ~ 99,99% (ограничена установленной частотой)

    Ассиметрия1% от периода + 5 нс

    Джиттер (СКЗ)
         		Типичное
    2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
    200 пс (>5 МГц, 1 Вп-п)

    Пилообразный сигнал
    Нелинейность< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное

    Симмметрия0 ~ 100%
    Импульсный сигнал
    Длительность импульса≥ 16 нс (ограничена установленной частотой)
    Время нарастания/спада≥ 10 нс (ограничена установленной частотой и длительностью импульса)
    Выброс< 5 % (1 Вп-п) типичное

    Джиттер (СКЗ)
         		Типичное
    2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
    200 пс (>5 МГц, 1 Вп-п)
    Специальная форма
    Максимальное количество точек участвующих в формировании сигнала8 ~ 2 М точек (16 М точек опция)

    Вертикальное разрешение14 бит
    Частота дискретизации200 Мвыб/сек
    Время нарастания< 5 нс (1 Вп-п) типичное

    Джиттер (СКЗ)Типичное
    2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
    200 пс (>5 МГц, 1 Вп-п)
    Способ редактированияпо точкам, сегментами, встроенное построение формы

    Генератор гармоник
    Порядок гармоник≤ 8

    Тип гармоникчетные, нечетные, все, пользовательские
    Амплитуда гармоникрегулируемая для каждой гармоники

    Фаза гармоникрегулируемая для каждой гармоники

    Характеристики выхода:

    Амплитуда (50 Ом)2,5 мВп-п - 10 Вп-п (≤10 МГц)
    2,5 мВп-п ~ 5 Вп-п (≤30 МГц)

    Точность установки
         		±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

    Неравномерность АЧХ
         		Типичное (синус, 2,5В)
    ±0,1 дБ (≤10 МГц)
    ±0,2 дБ (≤30 МГц)

    Единицы установкиВп-п, Вскз, дБм
    Разрешение0,1 мВпп или 4 бит

    Смещение (50 Ом):

    Диапазон
         		±5 Впп АС+DC
    Точность установки
         		±(1% + 5 мВ +0,5% от амплитуды)


    Выход сигнала:

    Импеданс
         		50 Ом (типичное)

    Защита
         		от короткого замыкания, автоматическое отключение выхода при перегрузке


    Модуляция

    Тип модуляции
         		AM, FM, PM, ASK, FSK, PSK, PWM

    AM Модуляция (AM) :

    Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
    ИсточникВнутренний/Внешний
    Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы

    Частота модуляции2 мГц ~ 1 МГц
    Коэффициент модуляции0% ~ 120%

    ЧМ Модуляция (FM):

    Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
    ИсточникВнутренний/Внешний
    Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
    Частота модуля
         		2 мГц ~ 1 МГц

    ФМ Модуляция (PM):

    Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
    ИсточникВнутренний/Внешний
    Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы

    Частота модуляции2 мГц ~ 1 МГц
    Девиация0 ~ 360°

    Частотная манипуляция (FSK):

    Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
    ИсточникВнутренний/Внешний

    Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%

    Частота переключения2 мГц ~ 1 МГц


    Амплитудная манипуляция (ASK):

    Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
    ИсточникВнутренний/Внешний
    Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%

    Частота переключения2 мГц ~ 1 МГц

    Фазовая манипуляция (PSK):

    Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
    ИсточникВнутренний/Внешний

    Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%

    Частота переключения2 мГц ~ 1 МГц

    ШИМ модуляция (PWM):

    Несущаяимпульсный
    Частота модуляции
         		2 мГц ~ 1 МГц
    ИсточникВнутренний/Внешний
    Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы (кроме DC)
    Девиация
         		0%~100% длительности импульса

    Вход внешнего запуска:

    Диапазон напряжения
         		75 мВскз ~ ± 2,5 В DC+AC

    Полоса
         		50 кГц

    Импеданс входа
         		1000 Ом


    Режим свипирования (качания):

    Формасинус, прямоугольный, пила, произвольной формы (кроме DC)
    Законлинейный, логарифмический, ступенчатый

    Диапазон частотверхняя и нижняя частота свипирования ограничена несущей частотой

    НаправлениеВверх/Вниз
    Время свипирования1 мс ~ 500 с
    Время стояния/возврата0 мс ~ 500 с
    Источник запускаРучной, внешний, внутренний
    Маркерспадающий фронт или синхросигнал (программируется)

    Режим пачек импульсов:

    Формасинус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
    Частота несущей2 мГц ~ 30 МГц
    Количество импульсов в пачке
         		1 ~ 1000000 или бесконечное
    Начальная/Конечная фаза0° ~ 360°
    Внутренний период
         		1 мкс ~ 500 с

    Стробированный запускВнешний запуск
    Источник запускаРучной, внешний, внутренний
    Задержка запуска0 нс ~ 100 с

    Частотомер:

    Измеряемый параметрЧастота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
    Частотный диапазон1 мrГц ~ 200 МГц
    Разрешение по частоте7 разрядов/с (время счета = 1 с)

    Диапазон периода5 нс ~ 16 дней
    Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)DC связьDC диапазон девиации+1.5 В DC
    1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 В AC+DC

    100 МГц ~ 200 МГц100 мВскз ~ ±2,5 В AC+DC
    AC связь1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 Вп-п

    100 МГц ~ 200 МГц100 мВскз ~ ±2,5 Вп-п

    Длительность импульса и коэффициент заполнения
    (DC связь)
         		диапазон частоты: 1 мкГц ~ 25 МГц
    диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
    длительность импульса: ≥20 нс
    разрешение: 5 нс
    Коэффициент заполнения0 ~ 100%
    Параметры входаВходной импеданс1 МОм

    Тип свяиAC, DC
    ФНЧON: полоса 250 кГц,
    OFF: полоса 200 МГц
    Опасное напряжение (1 МОм)
         		±7 В AC+DC
    Система запускаУровень запуска: ±2,5 В

    Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
    Время счета1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
