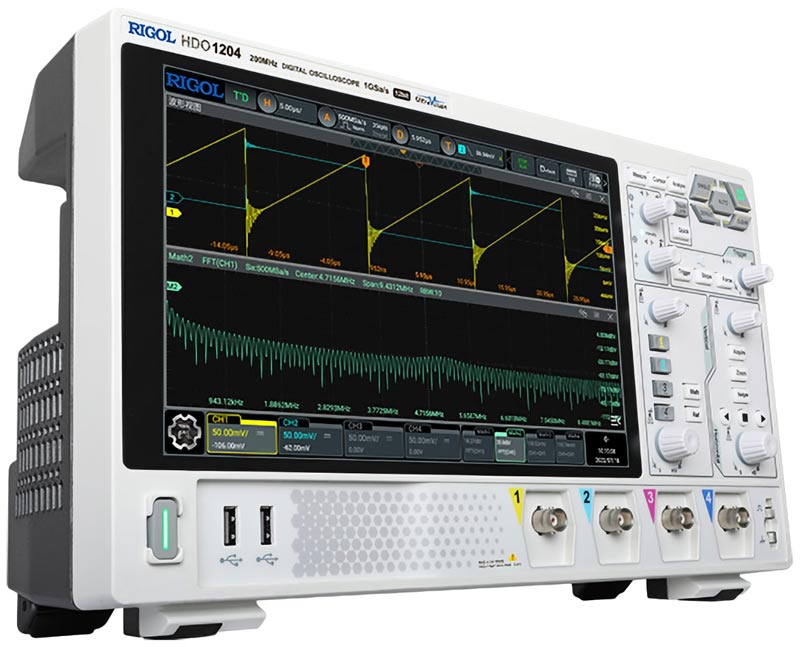

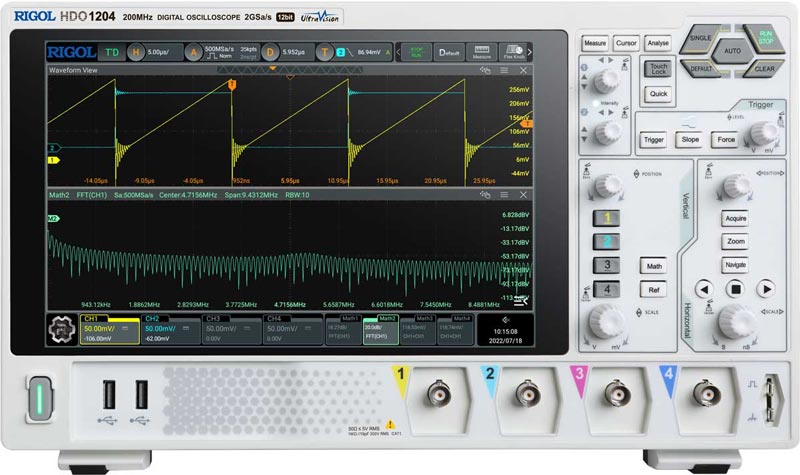

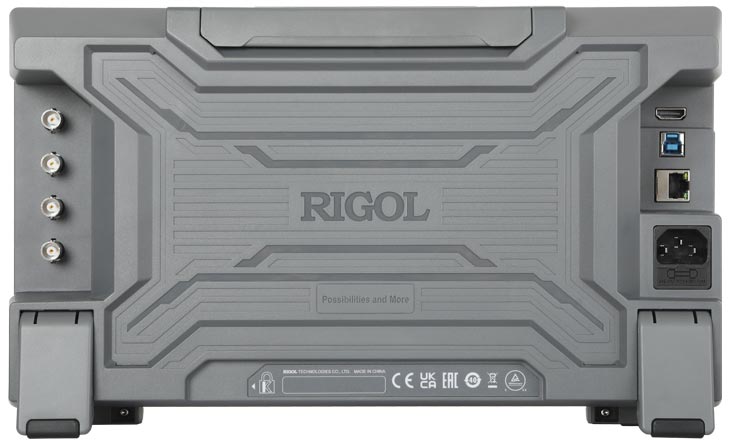

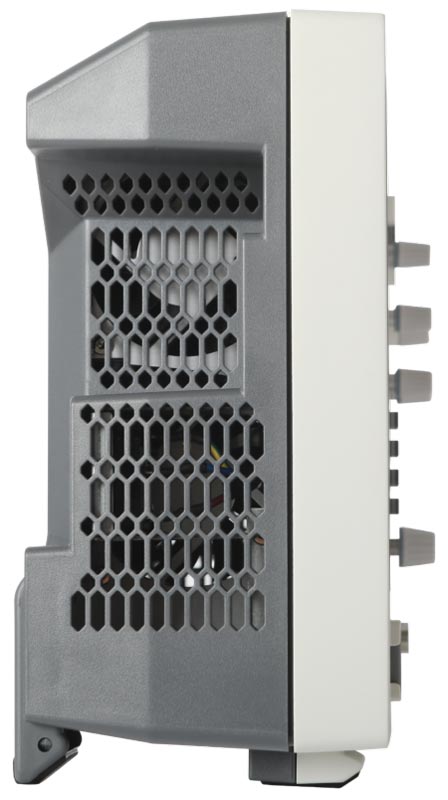

DHO1204 RIGOL Цифровой осциллограф

Параметр

Значение

Полоса пропускания

200 МГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + внешний запуск

Максимальная скорость захвата осциллограмм

50000 осциллограмм в секунду (векторный режим);

1500000 осциллограмм в секунду (режим UltraAcquire)

Время нарастания (50 Ом), тип

≤1,75 нс

Регистрация

Режим

Обычный;

Пиковый детектор: 2 нс;

Усреднение (2, 4, 8, 16…65536 выборок);

Высокое разрешение (14 бит, 16 бит);

UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду)

Максимальная дискретизация (реальное время)

2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)

Глубина записи

50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно;

100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опция DHO1000-RLU-01

Параметры вертикальной системы

Связь по входу

открытый, закрытый или земля

Входной импеданс

1 MОм ±1% || 19 пФ ±3 пФ

Учет ослабления пробников

0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X

Максимальное входное напряжение

300 Вскз CAT I, 400 Впик (DC + Vpeak)

Вертикальное разрешение

12 бит

Эффективное количество ENOB (типовое)

8 бит

Вертикальное отклонение

500 мкВ/дел ~ 10 В/дел

Диапазон смещения

± 1 В (500 мкВ/дел ~ 65 мВ/дел);

± 10 В (65 мВ/дел ~ 270 мВ/дел);

± 20 В (270 мВ/дел ~ 2,75 В/дел);

±100 В (2,75 мВ/дел ~ 10 В/дел )

Динамический диапазон

±4 дел (12 бит)

Ограничение полосы пропускания

20 МГц, полная полоса - выбирается для каждого канала

Погрешность коэффициента усиления

±2% от полной шкалы

Погрешность смещения

<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения;

≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения

ESD защита

±8 кВ (на входе BNC)

Изоляция между каналами

≥100:1

Параметры горизонтальной системы

Коэффициент развертки

2 нс/дел ~ 1000 с/дел

Временное разрешение

400 пс

Погрешность временной баз

±1,5 ppm ± 1 ppm/год

Максимальная задержка

Пред-запуск: -5 делений;

Пост-запуск: 1 с или 100 дел, что больше

Диапазон коррекции смещения между каналами

≤2 нс

Режимы

Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX);

отслеживания;

автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип, 14 измерений может отображаться одновременно

Источник

аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)

Диапазон измерения

основное окно, растяжка Zoom

Максимальное количество отображаемых на канал

33 типа

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate

Другие

Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)

Статистика

текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Цветовая градация

Поддерживается в математических операциях, в том числе БПФ

БПФ (FFT)

Максимальная длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Поиск пиков

максимально 15 пиков

Поиск и навигация

Тип

фронт, импульс

Источник

аналоговые каналы (CH1 ~ CH4)

Отображение

таблица событий во внутренней или внешней памяти

Кнопки навигации

Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire

Анализ осциллограмм

Pass / Fail

Источник

аналоговые каналы (CH1 ~ CH4)

Запись

Источник

аналоговые каналы (CH1 ~ CH4)

Тип

горизонтальные, вертикальные, измерение

Максимальное количество сегментов

500000 событий запуска

Режим

воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Система запуска

Источник запуска

аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети

Режим запуска

Авто, обычный, одиночный

Тип связи

AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)

Шумовая режекция

Вкл / Выкл

Блокировка уровня запуска

8 нс ~ 10 с

Полоса запуска

Внутренний

аналоговая полоса осциллографа

Внешний

200 МГц

Чувствительность триггера

Внутренний

≥50 мВ/дел: 0,5 делений

0,7 дел (с включенной шумовой режекцией)

Внешний

200 мВп-п (DC ~ 100 МГц);

500 мВп-п (100 МГц ~ 200 МГц)

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±5 В

Сеть

фиксировано 40% ~ 60%

Внешний запуск EXT TRIG

Входной импеданс

1 МОм±1%, BNC разъем

Джиттер запуска (типовой)

< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)

Типы запуска

Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I2C, SPI, CAN, LIN

Запуск по фронту

Тип фронта

нарастающий, спадающий, нарастающий и спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =

отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по скорости нарастания

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по видеосигналу

Система

NTSC, PAL и SECAM

Стандарт

480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по истечении времени (TimeOut)

Тип фронта

нарастающий, спадающий, нарастающий и спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по ранту

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по окну

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Запуск Установка / Удержание

Фронт

нарастающий, спадающий

Установка времени

аналоговые каналы (CH1 ~ CH4)

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

RS-232/UART запуск

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address&Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

SPI запуск

Условие запуска

CS, TimeOut

Разрядность

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

CAN запуск

Условие запуска

начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random

Тип сигнала

CAN_H, CAN_L, TX/RX, DIFF

Скорость

до 5 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

LIN запуск

Условие запуска

Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Декодирование сигналов
