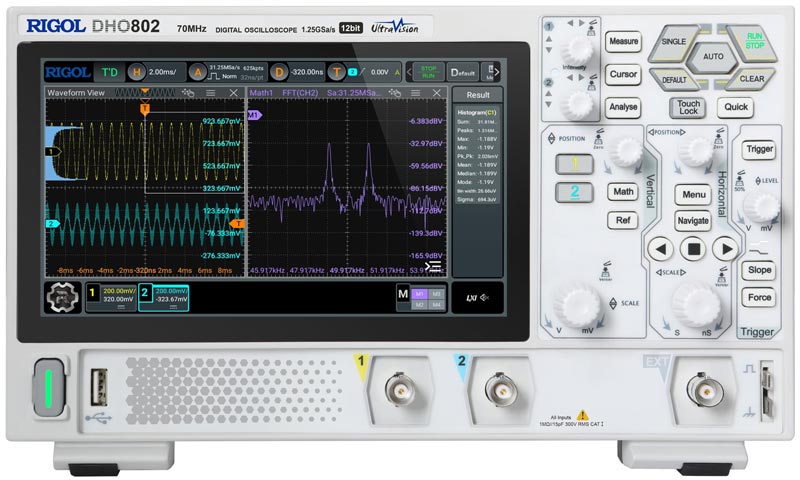

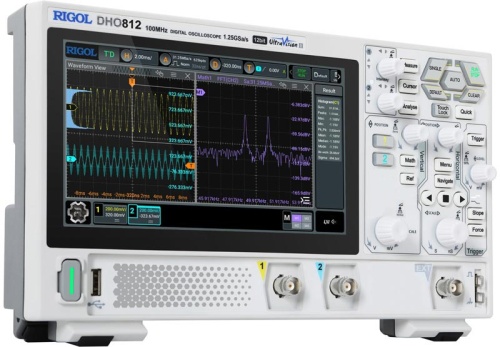

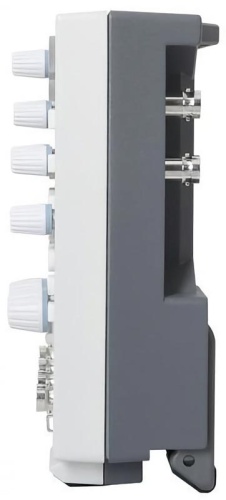

DHO802 Rigol Цифровой осциллограф высокого разрешения

Измерения

Курсорные

Количество курсоров

2 пары XY курсоров

Режимы

ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения

Измерения в X-Y режиме

X = Канал 1, Y = Канал 2

Автоматические

Количество автоизмерений

41 тип с отображением 10 одновременно

Источник

аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)

Окно измерений

основное, ZOOM

Режим "Все измерения"

Отображение 33 измерений (вертикальные и горизонтальные)

Вертикальные

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area

Горизонтальные

Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate

Другие

Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)

Математические операции

Количество отображаемых одновременно

4

Операции

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Цветовая градация

Поддерживается в математических операциях, в т.ч. БПФ

БПФ (FFT)

Макс. длина

1 М точек

Тип окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Представление

полный дисплей, половина дисплея

Поиск пиков

макс. 15 пиков

Поиск и навигация

Тип

фронт, импульс

Отображение

таблица событий с сохранением во внутреннюю память или USB-носитель

Источник

любой аналоговый канал

Типы

Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.

Анализ осциллограмм

Pass / Fail

Источник

аналоговые каналы (CH1 ~ CH4)

Запись осциллограмм

Анализ

Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
возможность вычисления, измерения и декодирования воспроизводимых сигналов

Источник

аналоговые каналы (CH1 ~ CH4)

Гистограмма

Источник

аналоговые каналы (CH1 ~ CH4), результат автоизмерений

Тип

горизонтальные, вертикальные, измерение

Измерение

Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale

Режим

во всех режимах, кроме ZOOM, XY, ROLL

Цветовая градация

Источник

аналоговые каналы (CH1 ~ CH4)

Темы

температура, интенсивность

Режим

во всех режимах

Декодирование

Стандартно

Параллельно, RS232/UART, I2C, SPI

аналоговые каналы (CH1 ~ CH4), внешний EXT

Авто, обычный, одиночный

AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)

Вкл / Выкл

8 нс ~ 10 с

аналоговая полоса осциллографа

Внутренний: ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)
Внешний: 500 мВп-п (DC~макс.частота полосы прибора)

Внутренний: ±4.5 делений от центра экрана
Внешний: ±5 В

запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4), внешний запуск

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Система

NTSC, PAL и SECAM

Стандарт

480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Тип фронта

нарастающий, спадающий, нарастающий & спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Условие

прохождение через заданный уровень

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Тип фронта

нарастающий, спадающий

Позиция запуска

вход, выход, время

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Фронт

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Тип фронта

нарастающий, спадающий

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Условие запуска

Start, Error, Check Error, Data

Скорость

до 20 Мбит/сек

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, Address & Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Условие запуска

CS, TimeOut

Разрядностья

4 бит ~ 32 бит

Источник запуска

аналоговые каналы (CH1 ~ CH4)

Источник

аналоговые каналы

Функция измерения

DC, AC+DC RMS, AC RMS

Разрешение

ACV/DCV: 3 бита

Звуковой сигнал

При выходе за пределы заданного диапазона

Общие параметры

Источник

аналоговые каналы, внешний запуск

Разрешение

3-6 бит, пользовательская

Макс. частота

макс. частота аналогового канала

Функция измерения

частота. период, счет ипульсов

Суммирование

Источник

48-бит счетчика

Фронт

подсчет количества нарастающих фронтов

Временная база

внутренний источник опорной частоты

Тип дисплея

диагональ 7” , сенсорный, емкостной

Разрешение дисплея

1024 (по горизонтали) × 600 (по вертикали) точек

Сетка

10 (по горизонтали) x 8 (по вертикали)

Послесвечение

от 100 мс до 10 с, бесконечно

Яркость

256 уровней интенсивности (ЖК, HDMI)

USB 2.0 Hi-speed Host

1 на передней панели

USB 2.0 Hi-speed Device

1 на задней панели

LAN

1 на задней панели (10/100 Base-T, поддержка LXI-C)

WEB интерфейс

поддержка Web Control interface

HDMI видеовыход

1 на задней панели (HDMI 1.4b, A plug)

EXT вход внешнего запуска

1 на передней панели, BNC

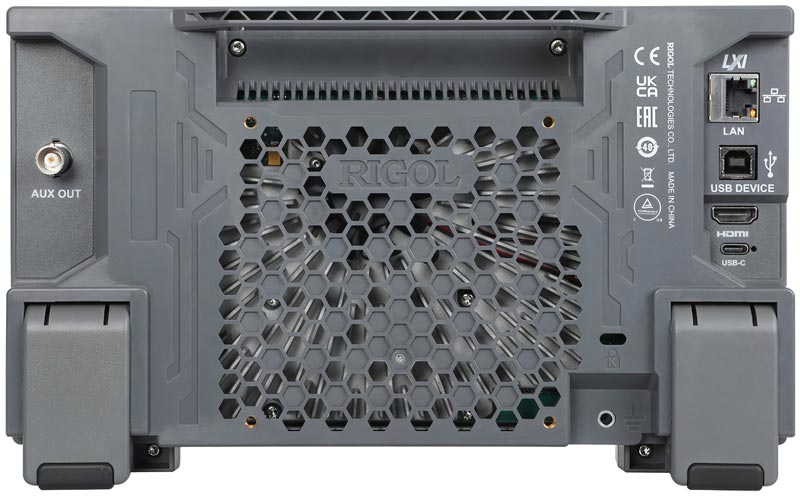

Aux Output комбинированный выход

Разъем

BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)

Выход синхронизации
(Trig Out)

Импульсный сигнал синхронизации

Выход "Годен / Не годен" (Pass / Fail)

Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)

Выход компенсации пробника

Частота

меандр 1 кГц

Амплитуда

3 Вп-п

Выход генератора сигнала AFG OUT

1 на задней панели, BNC разъем

Процессор

Cortex-A72 1.8 GHz, 6-ядер

Системная память

4 GB RAM

Операционная система

Android

Энергонезависимая память

8 GB

Интерфейс источника питания

Type-C

Напряжение питания

DC 12 V, 4 A

Потребляемая мощность

Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)

Габаритные размеры

265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г)

Вес

Около 1,78 кг (2,78 кг с упаковкой)
