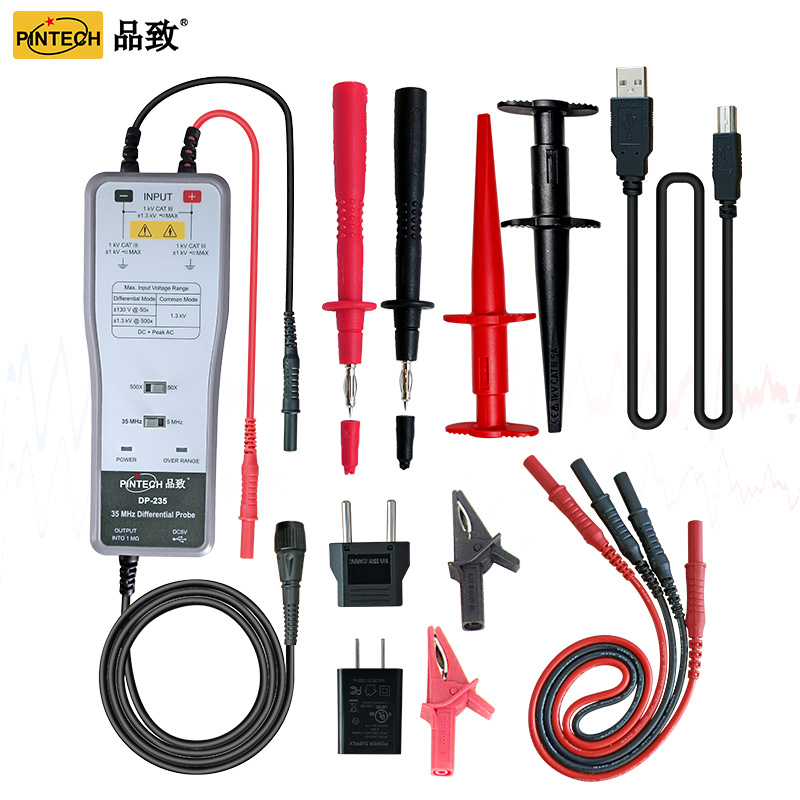

DP-235 Дифференциальный пробник (35 МГц, 1300Vp-p)

Режим

DP-235

Полоса пропускания (-3 дБ)

Постоянный ток-35 МГц

Точность

±2%

Коэффициент затухания

50X/500X

Время подъема

10нс

Диапазоны входного напряжения (постоянный ток + пиковый переменный ток)

50X - ≤±130V (DC + ACpeak)

500X≤±1300 В (DC + ACpeak)

Допустимое макс. входное напряжение

Максимальное дифференциальное напряжение: ±1300 В (постоянный ток + пиковое значение переменного тока)

Максимальное напряжение между каждым входом

клемма и заземление

919 В ср.

Входное Сопротивление

Между входами: 10 МОм // 1 пФ

Каждый вход на землю: 5 МОм // 2 пФ

Выходное напряжение

≤±2,6 В

Выходное сопротивление

50 Ом (для входного сопротивления осциллографа 1 МОм)

Частота отбраковки в общем режиме

60 Гц: > 80 дБ; 100 Гц:> 60 дБ; 1 МГц:> 50 дБ

Предельная полоса пропускания 5 МГц

Переключение: полный / 5 МГц

Источник питания

Внешний источник питания 5 В постоянного тока (USB-вход)

потребление

300 мА

Рабочая Температура

0–50 °C

Рабочая Влажность

10–85 % относительной влажности

Вес

285 г

Размеры (Д×Ш×В)

175x68x28 мм
