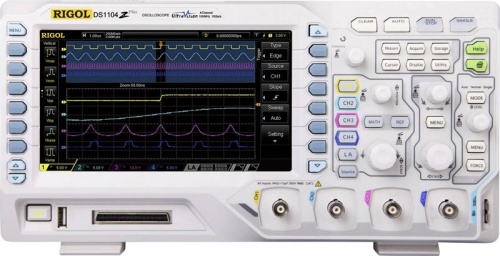

DS1104Z-S PLUS Осциллограф цифровой

Параметр

Значение

Полоса пропускания

100 MГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + 16 цифровых (опция)

Минимальная детектируемая длительность импульса

цифровые каналы (опция): 10 нс

Регистрация

Режим

Обычный

Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция)

Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)

Высокое разрешение 12 бит

Максимальная дискретизация (реальное время)

Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)

Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ

Учет ослабления пробников

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение

Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п

Ограничение полосы пропускания

20 МГц, полный диапазон

Параметры горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек

Интерполяция

(sin x)/x

Глубина записи

Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов)

Коэффициент развертки

5 нс/дел ~ 50 с/дел, с шагом 1~2~5

Погрешность временной базы

≤±25 ppm

Максимальная задержка

Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с

Режимы

Y-T, X-Y, самописец, задержка

Параметры вертикальной системы

Вертикальное разрешение

Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит

Аналоговые каналы

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел)

Полоса пропускания для аналогового периодического сигнала

DC ~ 100 МГц

Полоса пропускания для однократного сигнала

DC ~ 100 МГц

Ограничение полосы пропускания

20 МГц

Низкочастотный предел

≤5 Гц ( на входе BNC)

Время нарастания

≤3,5 нс (типичное)

Погрешность коэффициент усиления

<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы

Погрешность смещения

±0,1 дел ±2 мВ ±1%смещения

Изоляция между каналами

≥40 дБ

Цифровые каналы (опция MSO Upgrade)

Пороги

1 группа из 8 каналов, настраиваемые

Уровень порогов

TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем

Диапазон значений порогов

±15 В с шагом 10 мВ

Погрешность установки порога

±(100 мВ + 3% от установленного значения)

Максимальный динамический диапазон

±10 В + значение порога

Минимальный размах напряжения

500 мВп-п

Вертикальное разрешение

1 бит

Измерения

Курсорные

ручные (ΔV,  ΔT, 1/ΔT), слежение, авто

Автоматические

Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓

Отображение

5 измерений одновременно

Статистика

Среднее, максимальное, минимальное, девиация, количество измерений

Частотомер

встроенный, 6 разрядов

Математические  операции

A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр

FFT окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Отображение в режиме БПФ

полное окно, половина окна

Масштаб для FFT окна

dB/dBm, Vrms

Фильтр

ФНЧ, ФВЧ, полосовой, режекторный

Количество шин для декодирования

2

Декодирование

Parallel, RS-232/UART, I²C, SPI

СИСТЕМА ЗАПУСКА

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (75 кГц), ФНЧ (75 кГц)

Блокировка уровня запуска

16 нс ~ 10 с

Чувствительность триггера

1 дел (< 5 мВ); 0,3 дел (>5 мВ)

Запуск по фронту

нарастающий, спадающий, нарастающий & спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =

диапазон установок

8 нс ~ 10 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность:  >, <, внутри диапазона <>

диапазон установок

8 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий, нарастающий&спадающий

Позиция запуска

Вход, выход, время

Ширина окна (время)

8 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

16 нс ~ 10 с

Номер фронта

1 ~ 65535

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, <, <>

Условие запуска

8 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P HDTV

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Запуск по задержке

Фронт

нарастающий, спадающий

Условие задержки

>, <, <>, ><

Длительность задержки

8 нс ~ 10 с

Запуск по истечении времени

Фронт

нарастающий, спадающий, нарастающий&спадающий

Установка времени

16 нс ~ 10 с

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, <>

Длительность

8 нс ~ 10 с

Запуск Установка/Удержание (Setup/Hold)

Фронт

нарастающий, спадающий

Установка

H, L

Время установки

8 нс ~ 1 с

Время удержания

8 нс ~ 1 с

RS-232/UART запуск

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская

Разрядность

5 бит, 6 бит, 7 бит, 8 бит

I²C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

от 0 до 127, от 0 до 255, от 0 до 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

TimeOut, CS

Значение удержания

16 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Параметр

Значение

ГЕНЕРАТОР

Количесто каналов

2

Частота дискретизации

200 Мвыб/сек

Вертикальное разрешение

14 бит

Максимальная частота

25 МГц

Стандартные формы

Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC

Пользовательские формы

Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы

Синус

Диапазон частот

0,1 Гц ~ 25 МГц

Нелинейность АЧХ

0,5 дБ (относительно 1 кГц)

Гармонические искажения

-40 дБн

Негармонические искажения

-40 дБн

Общие гармонические искажения

1%

Отношение сигнал/шум

40 дБ

Меандр/Импульс

Диапазон частот

Меандр: 0,1 Гц ~ 15 МГц Импульс: 0,1 Гц ~ 1 МГц

Время нарастания/спада

<15 нс

Выброс

<5%

Коэффициент заполнения

Меандр: 50% Импульс:10% ~90%

Разрешение (коэффициент заполнения)

1% до 10 нс (что больше)

Минимальный длительность импульса

20 нс

Разрешение (длительность импульса)

10 нс или 5 бит (что больше)

Джиттер

500 пс

Треугольный

Диапазон частот

0,1 Гц ~ 100 кГц

Линейность

1%

Симметрия

0% ~100%

Шумовой

Полоса

25 МГц

Пользовательские формы

Диапазон частот

0,1 Гц ~ 1 МГц

Произвольная форма

Диапазон частот

0,1 Гц ~ 10 МГц

Глубина записи

2 ~ 16 К точек

Частота

Точность

100 ppm (<10 кГц); 50 ppm (>10 кГц)

Разрешение

0,1 Гц или 4 бит (что больше)

Амплитуда

Диапазон

20 мВпик-пик ~ 5 Впик-пик (высокий импеданс); 10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)

Точность

2% (1 кГц)

Разрешение

100 мкВ или 3 бит (что больше)

Смещениепостоянной составляющей

Диапазон

±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)

Точность

2% (1 кГц)

Разрешение

100 мкВ или 3 бит (что больше)

Модуляция

АМ, ЧМ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дисплей

Тип дисплея

диагональ 7” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

16 000 000 цветов (24 бит)

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно

Тип отображения

векторный, точками

Выход для компенсации пробника

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

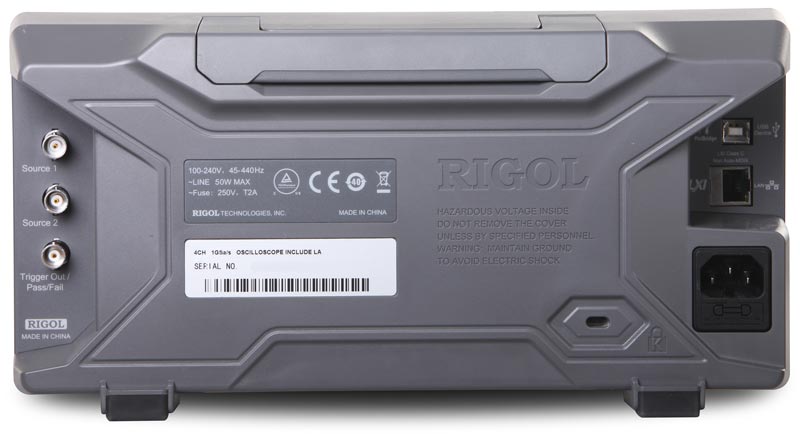

Интерфейс

Стандартный

USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)

Питание

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<50 Вт

Предохранитель

2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры

323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)

Вес

Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
