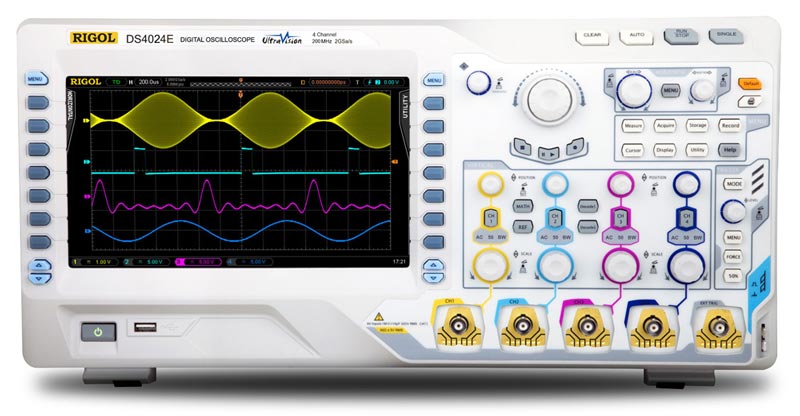

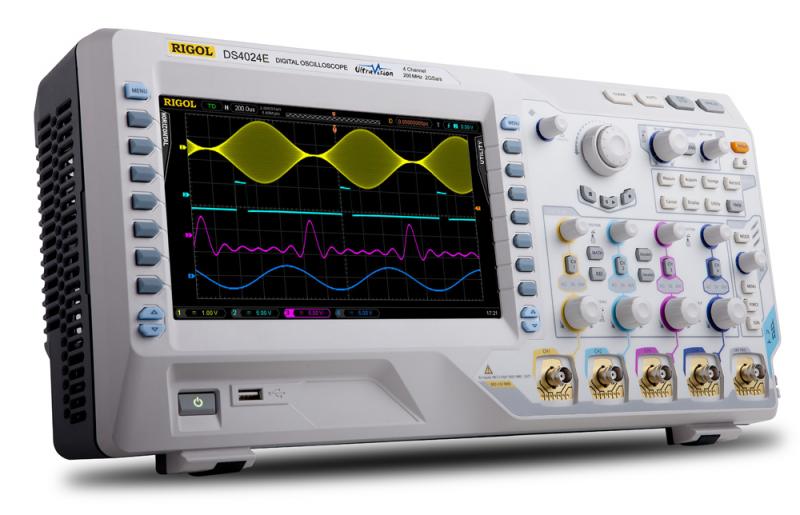

DS4024E Цифровой осциллограф RIGOL

Параметр

Значение

Полоса пропускания

200 MГц

Количество каналов

4 + внешний запуск

Регистрация

Режим

Обычный

Пиковый детектор (500 пс)

Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)

Максимальная дискретизация (реальное время)

2 Гвыб/сек на каждый канал

Режим высокого разрешения

12 бит (на развертках ≥10 мкс/дел при 2 Гвыб/сек)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±1% || 15 пФ ±3 пФ или 50 Ом±1,5%

Учет ослабления пробников

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение

300 Вскз CAT I, 100 Вскз CAT II

Ограничение полосы пропускания

20 МГц, 100 МГц, полный диапазон

Параметры горизонтальной системы

Скорость захвата осциллограмм

60000 осц./сек

Интерполяция

(sin x)/x

Глубина записи

14 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал

Коэффициент развертки

2 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность временной базы

≤±4 ppm

Максимальная задержка

Пред-запуск: глубина записи/частота дискретизации

Пост-запуск: 1 с....100000 с

Режимы

Y-T, X-Y, самописец, задержка

Параметры вертикальной системы

Вертикальное разрешение

8 бит

Вертикальное отклонение

1 мВ/дел ~ 5 В/дел на импедансе 1 МОм

1 мВ/дел ~ 1 В/дел на импедансе 50 Ом

Диапазон смещения

на импедансе 50 Ом: ±1,2 В (1 мВ/дел ~ 124 мВ/дел), ±12 В (126 мВ/дел ~ 1 В/дел)

на импедансе 1 МОм: ±2 В (1 мВ/дел ~ 225 мВ/дел) , ±40 В (230 мВ/дел ~ 1 В/дел)

Полоса пропускания для аналогового периодического сигнала (-3 дБ)

DC ~ 200 МГц

Полоса пропускания для однократного сигнала

DC ~ 200 МГц

Низкочастотный предел

≤5 Гц ( на входе BNC)

Время нарастания

≤1,8 нс (типичное)

Погрешность коэф.усиления

±2% полной шкалы

Погрешность смещения

0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел

0,1 дел ±2 мВ ±1,5% смещения на развертке 1 мВ/дел~195 мВ/дел

Изоляция между каналами

≥40 дБ

Измерения

Курсорные

Ручные (ΔV, ΔT, 1/ΔT), слежение, авто

Автоматические

Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Vrms– N, Vrms-1, Overshoot, Pre-shoot, Area, Period Area, Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A↑→B↑ , Delay A↓→B↓, Delay A↑→B↓, Delay A↓→B↑, Phase A↑→B↑, Phase A↓→B↓, Phase A↑→B↓, Phase A↓→B↑

Отображение

5 измерений одновременно

Статистика

Среднее, максимальное, минимальное, девиация, количество измерений

Частотомер

Встроенный, 6 разрядов

Математические  операции

A+B, A-B, A*B, A/ B, FFT, цифровой фильтр, редактир. расширенные функции, логические операции

FFT окна

Прямоугольник, Hanning, Blackman, Hamming

Логические операции

AND, OR, NOT, XOR

Математические функции

Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent

Декодирование

Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция), LIN (опция)

СИСТЕМА ЗАПУСКА

Параметр

Значение

Диапазон уровня запуска

Внутренний

±6 делений от центра экрана

EXT

±0,8 В

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (50 кГц), ФНЧ (5 кГц)

Блокировка уровня запуска

100 нс ~ 10 с

Запуск по фронту

Нарастающий, спадающий, нарастающий;спадающий

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =

отрицательная полярность импульса: >, <, =

Диапазон установок

4 нс ~ 4 с

Запуск по ранту

Условие запуска

положительная или отрицательная полярность:  >, <, внутри диапазона <>

Диапазон установок

4 нс ~ 4 с

Запуск по скорости нарастания

Условие запуска

положительная скорость: >, <, внутри диапазона

отрицательная счкорость: >, <, внутри диапазона

Ширина окна (время)

10 нс ~ 1 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

40 нс ~ 1 с

Номер фронта

1 ~ 65535

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P, 720P, 1080P, 1080i HDTV

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

RS232/UART запуск

Полярность

нормальная, инвертированная

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская

Разрядность

5 бит, 6 бит, 7 бит, 8 бит

I2C запуск

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

0 ~ 127, 0 ~ 255, 0 ~ 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

CS, TimeOut

Значение удержания

100 нс ~ 1 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

CAN запуск

Тип сигнала

Rx, Tx, CAN_H, CAN_L, Differential

Условие запуска

SOF, EOF, Frame Type, Frame Error

Скорость

10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User

Точки выбора

от 5% до 95%

Тип окна

Data, Remote, Error, OverLoad

Тип ошибки

Bit Fill, Answer Error, Check Error, Format Error, Random Error

FlexRay запуск

Скорость

2,5 Мб/с; 5 Мб/с; 10 Мб/с

Условие запуска

окно, символ, ошибка, TSS

USB запуск

Скорость сигнала

низкая, полная

Условие запуска

SOP, EOP, RC, Suspend, ExitSuspend

LIN запуск

Версия

1.Х, 2.Х, Обе

Условие запуска

Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error

ID диапазон

от 0 до 63

Сравнение данных

>, <, =,≠, ≤, ≥

Длина данных

1...8

Уровень

H, L

Скорость

19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User

Тип ошибки

Sync, Even-Odd, Checksum

Параметр

Значение

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дисплей

Тип дисплея

диагональ 9” (229 мм), ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

160 000 цветов

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Отображения

точки, вектора

Выход для компенсации пробника

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

Интерфейс

Стандартный

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND, 10MHz input/output

Питание

Напряжение

100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц; 100 ~ 240 Вэфф. AC, 50/60 Гц

Потребляемая мощность

<120 Вт

Предохранитель

3 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры

440 мм × 218 мм × 130 мм (Ш*В*Г)

Вес

Около 4,8 кг±0,2 кг (7,1 кг с упаковкой)
