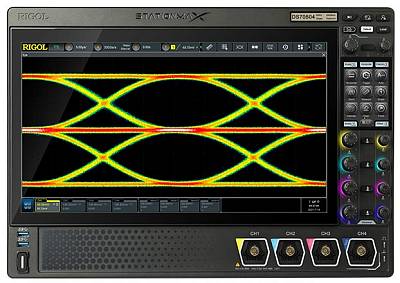

DS70304 RIGOL Цифровой осциллограф

Полоса пропускания

3 ГГц

Расчетное время нарастания

130 пс

Количество входных каналов

4 аналоговых входа + 1 внешний вход запуска

Режим выборки

выборка в реальном времени

Максимальная частота дискретизации

20 Гвыб/с (1 канал)

10 Гвыб/с (2-4 канала)

Максимальная глубина памяти

500 млн. точек (стандарт)

2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20)

Максимальная скорость захвата сигнала

> 1 000 000 осц/с

Вертикальное разрешение

8;

от 9 до 16 бит (настраиваемое)

Аппаратная запись и воспроизведение сигналов в реальном времени

макс. 2 000 000 кадров (одноканальный режим)

Пиковый детектор

захват глитчей от 200 пс

Тип и размер встроенных дисплеев

15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;

+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой

Разрешение встроенных дисплеев

1920 х 1080 пикселей;

480 х 320 пикселей

Система вертикального отклонения

Входная связь

по постоянному току, переменному току или заземление

Входной импеданс

1 МОм ± 1%, 50 Ом ± 2,5%

Входная емкость

17 пФ ± 3 пФ

Максимальное входное напряжение:

 1 МОм

30 В (скз) или ±40 В (пик);

с пробником RP3500A: 300 В (скз); ±400 В (пик)

 50 Ом

5 В (скз)

Чувствительность по вертикали:

1 МОм

от 1 мВ/дел до 10 В/дел

 50 Ом

от 1 мВ/дел до 1 В/дел

Диапазон смещения по постоянному току:

1 МОм

± 1 В (1 мВ/дел - 50 мВ/дел)

± 30 В (51 мВ/дел - 260 мВ/дел)

± 100 В (265 мВ/дел - 10 В/дел)

50 Ом

±1 В (1 мВ/дел - 100 мВ/дел)

±4 В (102 мВ/дел - 1 В/дел)

Динамический диапазон

±5 делений

Относительная погрешность усиления по постоянному току

± 2% от всей шкалы

Горизонтальная развертка

Диапазон временной развертки

от 100 пс/дел до 1000 с/дел

Разрешение по времени

0,5 пс

Погрешность частоты опорного генератора

1 х 10 в-6/год

Задержка между каналами

≤50 пс

Система запуска

Источник сигнала запуска

аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока

Режим запуска

автоматический, нормальный, одиночный

Диапазон удержания

от 8 нс до 10 с

Полоса пропускания системы запуска:

внутренний источник запуска

полоса пропускания аналоговых входов

внешний вход запуска

200 МГц

Чувствительность системы запуска:

внутренний источник запуска

0,5 деления; ≥50 мВ/дел

внешний вход запуска

200 мВ (пик-пик) (DC – 100 МГц);

500 мВ (пик-пик) (100 МГц – 200 МГц)

Импеданс внешнего входа запуска

1 мОм ±1%, SMA разъем

Диапазон установки порога срабатывания запуска:

внутренний источник запуска

± 5 делений от центра экрана

 внешний вход запуска

± 5 В

 питающая сеть переменного тока

фиксированное значение 40% - 60 %

Типы запуска

запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту

Запуск и декодирование по сигналам протоколов передачи данных

RS232/UART: DS70000-EMBDA (опция)

I2C: DS70000-EMBDA (опция)

SPI: DS70000-EMBDA (опция)

CAN: DS70000-AUTOA (опция)

FlexRay: DS70000-AUTOA (опция)

LIN: DS70000-AUTOA (опция)

I2S: DS70000-AUDIOA (опция)

MIL-STD-1553: DS70000-AEROA (опция)

Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение):

  1 МОм

400 мкВ

 50 Ом

500 мкВ

Поддержка курсорных измерений

2 пары курсоров по осям X и Y

Количество автоматических измерений

41 (в том числе до 14 измерений могут отображаться одновременно на экране)

Количество математических функций

4

Максимальная длина сигнала БПФ

1 млн. точек

Типы окна БПФ

прямоугольное, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник

Поиск по пиковым значениям

максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем

Расширенное БПФ

Длина записи

64 000 точек

Скорость захвата БПФ

10 000 спектров/с

Установка разрешения полосы пропускания

ручная/автоматическая

Тип окна БПФ

прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник

Поиск по пиковым значениям

максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем

Анализ осциллограмм

Запись сигналов

сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. максимальное количество сегментов: до 2 миллионов.

Тест "Годен/Не годен"

сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана

Цветовая гамма

обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы

Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA)

восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт

тип: полностью автоматический, полуавтоматический и ручной

скорость передачи данных: 1 МБ

измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д.

Анализ джиттера (опция DS70000-JITTA)

измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик.

типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE.

отображение измерений: тренд, гистограмма и спектр

Цифровой вольтметр

3 разряда, измерение напряжения постоянного и переменного тока

Функции вольтметра

измерение напряжения постоянного тока;

измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;

измерение среднеквадратичное значение напряжения переменного тока

Прецизионный частотомер

до 8 разрядов

Разрешение

от 3 до 8 разрядов (устанавливаемое пользователем)

Функции частотомера

измерение частоты, периода, сумматор

Частотный диапазон частотомера

от 0 до 3 ГГц

Сумматор

до 48 разрядов

Общие характеристики

Тип и размер встроенного дисплея

15,6-дюймовый сенсорный дисплей с управлением "Multi-Touch"

Особенности дисплея

механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем

Разрешение встроенного дисплея

1920 х 1080 пикселей

Масштабная сетка

10 делений по вертикали х 8 делений по горизонтали

Послесвечение

выключено;

бесконечное послесвечение;

настраиваемое послесвечение (от 100 мс до 10 с)

Интерфейсы связи

USB 3.0, LAN

Видеовыход

HDMI

Напряжение и сила тока сети питания

100 В – 240 В, 45 – 440 Гц

Максимальная потребляемая мощность

500 Вт

Диапазон рабочих температур

от 0°C до +50°C

Диапазон температур хранения

от -30°C до +70°C

Относительная влажность

не более 90%

Высота для монтажа в измерительную стойку

7U

Габаритные размеры

439 х 310 х 491 мм

Вес

22,5 кг

Технические характеристики активного дифференциального пробника PVA8350

Полоса пропускания

3,5 ГГц

Время нарастания

110 пс

Входная емкость

0,6 пФ

Входной импеданс:

дифференциальный режим

50 кОм

синфазный режим

25 кОм

Встроенный делитель

10:1

Входной динамический диапазон

±2 В

Входной диапазон синфазного напряжения

±6,25 В (от 0 до 100 Гц)

±1,25 В (>100 Гц)

Максимальной входное напряжение

30 В (пик)

Длина кабеля

1 м
