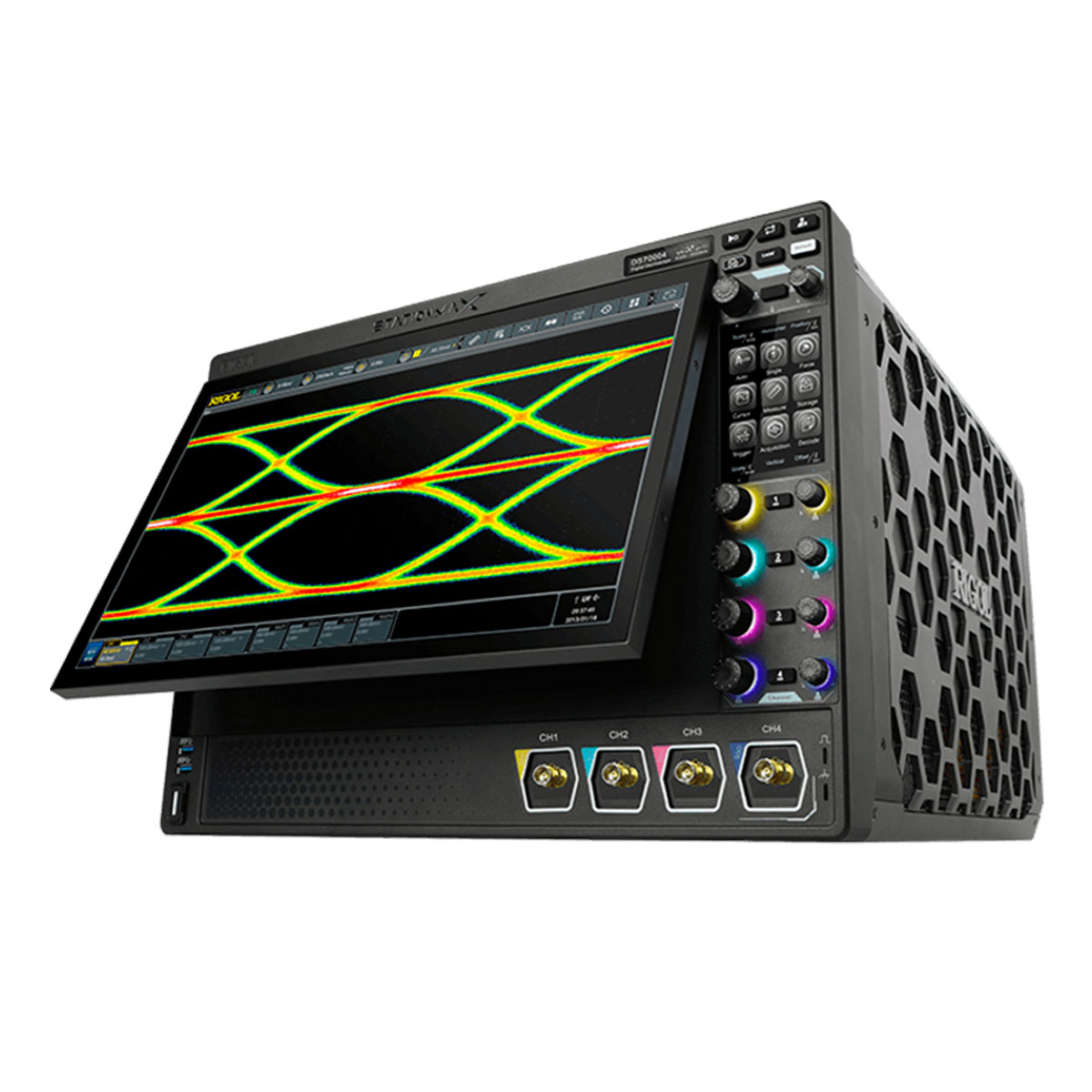

DS70504 RIGOL Цифровой осциллограф

Полоса пропускания	5 ГГц
Расчетное время нарастания	108 пс
Количество входных каналов	4 аналоговых входа + 1 внешний вход запуска
Режим выборки	выборка в реальном времени
Максимальная частота дискретизации	20 Гвыб/с (1 канал) 10 Гвыб/с (2-4 канала)
Максимальная глубина памяти	500 млн. точек (стандарт) 2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20)
Максимальная скорость захвата сигнала	> 1 000 000 осц/с
Вертикальное разрешение	8; от 9 до 16 бит (настраиваемое)
Аппаратная запись и воспроизведение сигналов в реальном времени	макс. 2 000 000 кадров (одноканальный режим)
Пиковый детектор	захват глитчей от 200 пс
Тип и размер встроенных дисплеев	15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой
Разрешение встроенных дисплеев	1920 х 1080 пикселей; 480 х 320 пикселей
Система вертикального отклонения
Входная связь	по постоянному току, переменному току или заземление
Входной импеданс	1 МОм ± 1%, 50 Ом ± 2,5%
Входная емкость	17 пФ ± 3 пФ
Максимальное входное напряжение:
1 МОм	30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик)
50 Ом	5 В (скз)
Чувствительность по вертикали:
1 МОм	от 1 мВ/дел до 10 В/дел
50 Ом	от 1 мВ/дел до 1 В/дел
Диапазон смещения по постоянному току:
1 МОм	± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел)
50 Ом	±1 В (1 мВ/дел - 100 мВ/дел) ±4 В (102 мВ/дел - 1 В/дел)
Динамический диапазон	±5 делений
Относительная погрешность усиления по постоянному току	± 2% от всей шкалы
Горизонтальная развертка
Диапазон временной развертки	от 100 пс/дел до 1000 с/дел
Разрешение по времени	0,5 пс
Погрешность частоты опорного генератора	1 х 10 в-6/год
Задержка между каналами	≤50 пс
Система запуска
Источник сигнала запуска	аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока
Режим запуска	автоматический, нормальный, одиночный
Диапазон удержания	от 8 нс до 10 с
Полоса пропускания системы запуска:
внутренний источник запуска	полоса пропускания аналоговых входов
внешний вход запуска	200 МГц
Чувствительность системы запуска:
внутренний источник запуска	0,5 деления; ≥50 мВ/дел
внешний вход запуска	200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц)
Импеданс внешнего входа запуска	1 мОм ±1%, SMA разъем
Диапазон установки порога срабатывания запуска:
внутренний источник запуска	± 5 делений от центра экрана
внешний вход запуска	± 5 В
питающая сеть переменного тока	фиксированное значение 40% - 60 %
Типы запуска	запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту
Запуск и декодирование по сигналам протоколов передачи данных	RS232/UART: DS70000-EMBDA (опция) I2C: DS70000-EMBDA (опция) SPI: DS70000-EMBDA (опция) CAN: DS70000-AUTOA (опция) FlexRay: DS70000-AUTOA (опция) LIN: DS70000-AUTOA (опция) I2S: DS70000-AUDIOA (опция) MIL-STD-1553: DS70000-AEROA (опция)
Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение):
1 МОм	400 мкВ
50 Ом	500 мкВ
Поддержка курсорных измерений	2 пары курсоров по осям X и Y
Количество автоматических измерений	41 (в том числе до 14 измерений могут отображаться одновременно на экране)
Количество математических функций	4
Максимальная длина сигнала БПФ	1 млн. точек
Типы окна БПФ	прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник
Поиск по пиковым значениям	максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Расширенное БПФ
Длина записи	64 000 точек
Скорость захвата БПФ	10 000 спектров/с
Установка разрешения полосы пропускания	ручная/автоматическая
Тип окна БПФ	прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник
Поиск по пиковым значениям	максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Анализ осциллограмм
Запись сигналов	сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов.
Тест "Годен/Не годен"	сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана
Цветовая гамма	обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA)	восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт тип: Полностью автоматический, полуавтоматический и ручной скорость передачи данных: 1 МБ измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д.
Анализ джиттера (опция DS70000-JITTA)	измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. отображение измерений: тренд, гистограмма и спектр
Цифровой вольтметр	3 разряда, измерение напряжения постоянного и переменного тока
Функции вольтметра	измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока
Прецизионный частотомер	до 8 разрядов
Разрешение	от 3 до 8 разрядов (устанавливаемое пользователем)
Функции частотомера	измерение частоты, периода, сумматор
Частотный диапазон частотомера	от 0 до 3 ГГц
Сумматор	до 48 разрядов
Общие характеристики
Тип и размер встроенного дисплея	15,6-дюймовый сенсорный дисплей с управлением "Multi-Touch"
Особенности дисплея	механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем
Разрешение встроенного дисплея	1920 х 1080 пикселей
Масштабная сетка	10 делений по вертикали х 8 делений по горизонтали
Послесвечение	выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с)
Интерфейсы связи	USB 3.0, LAN
Видеовыход	HDMI
Напряжение и сила тока сети питания	100 В – 240 В, 45 – 440 Гц
Максимальная потребляемая мощность	500 Вт
Диапазон рабочих температур	от 0°C до +50°C
Диапазон температур хранения	от -30°C до +70°C
Относительная влажность	не более 90%
Высота для монтажа в измерительную стойку	7U
Габаритные размеры	439 х 310 х 491 мм
Вес	22,5 кг

Общие технические данные
Артикул	А234491
Прочие
Производитель	RIGOL
