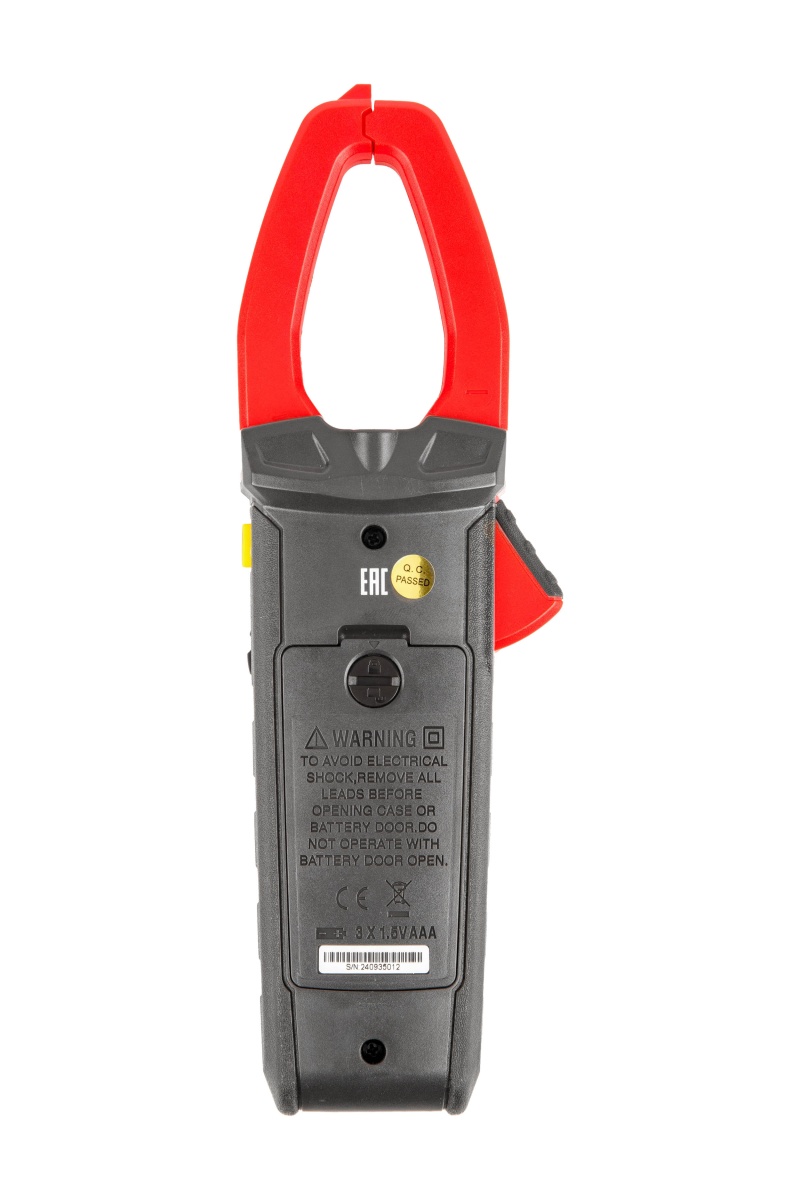

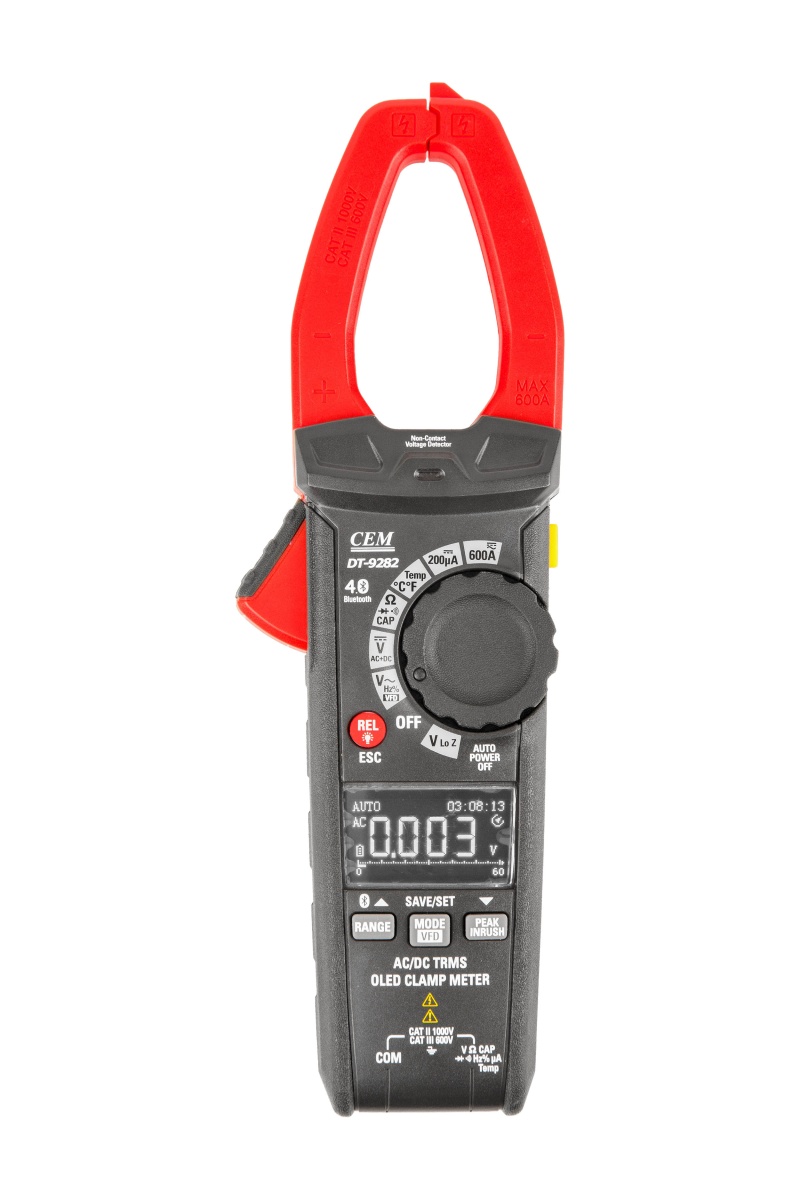

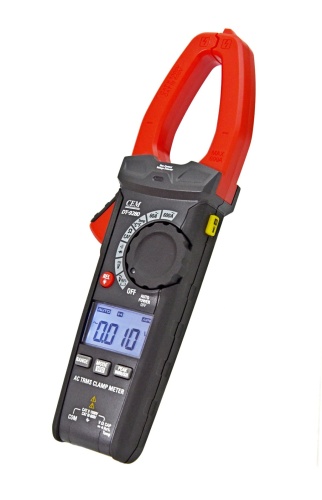

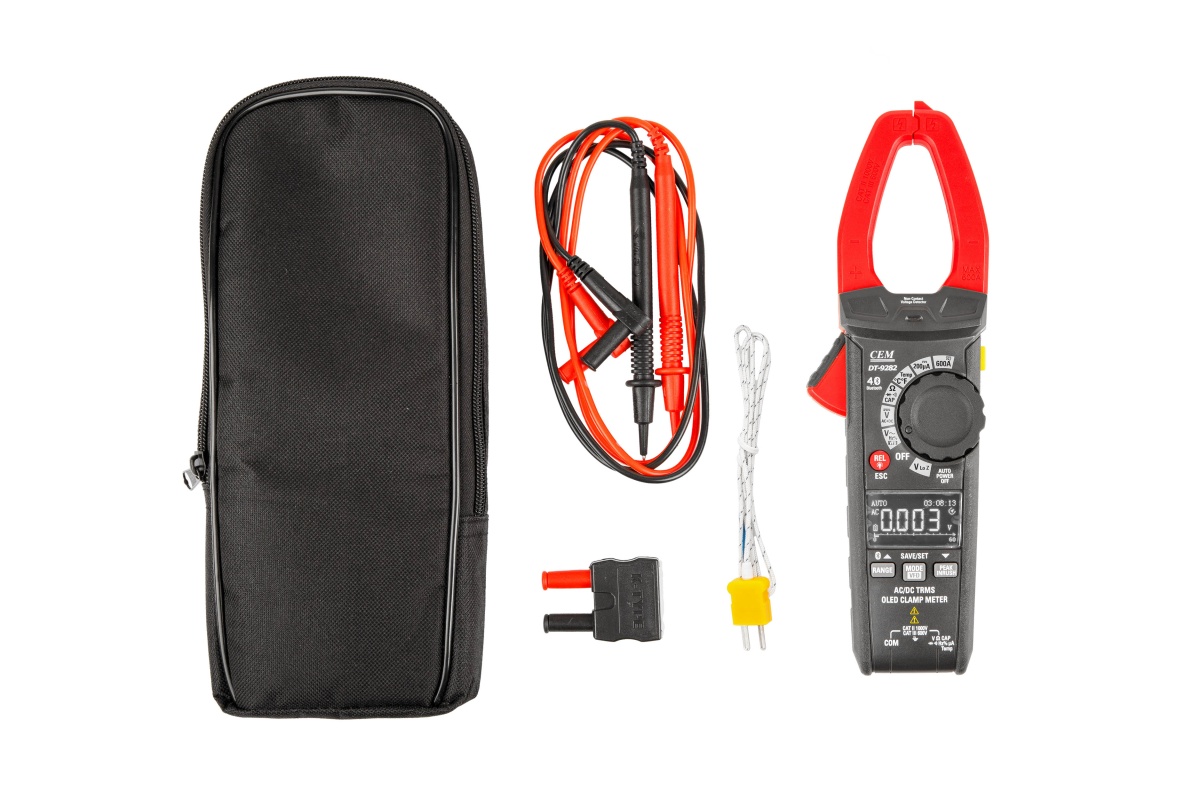

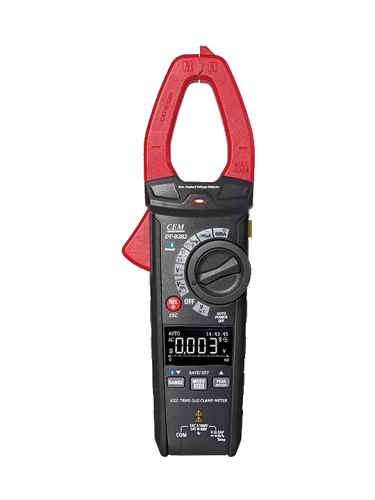

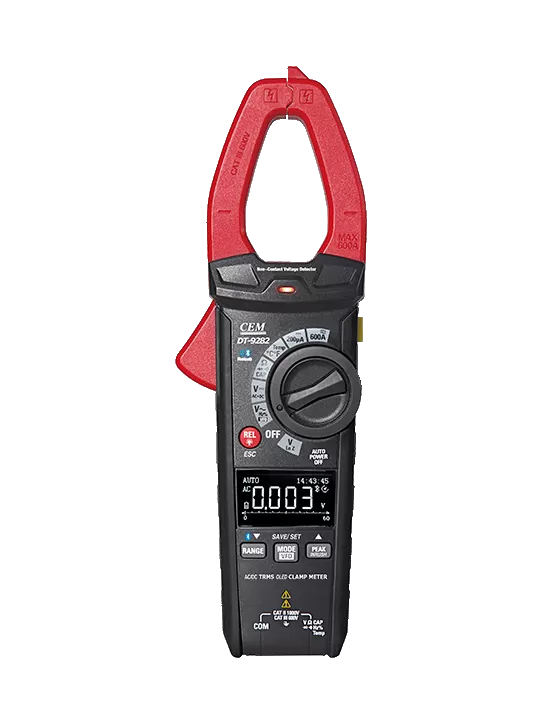

DT-9282 Клещи электроизмерительные

Функция

Диапазон

Разрешение

Точность ± (% от показания + количество разрядов)

Истинное среднеквадратичное значение силы переменного тока

60,00 А

10 мА

± 2,0 % от показаний ± 8 разрядов

600,0 А

100 мА

± 2,5 % от показаний ± 8 разрядов

Защита от превышения диапазона: максимальный входной ток 600 А.
Нормативная точность от 5 % до 100 % диапазона измерения.
Частотная характеристика: 50–60 Гц, истинное среднеквадратичное значение.
Максимальный пусковой ток на входе: 600 А; чувствительность к пусковому току: > 2 А.

Постоянный ток

60,00 А

10 мА

± 2,0 % от показаний ± 8 разрядов

600,0 А

100 мА

± 2,5 % от показаний ± 8 разрядов

Защита от превышения диапазона: максимальный входной ток 600 А.

Измерение силы постоянного тока в микроамперах 200 мкА

1 мкА

± 0,9 % от показаний ± 6 разрядов

Истинное СКЗ напряжения переменного тока (с ЧРП)

6,000 В

1 мВ

± 1,0 % от показаний ± 5 разрядов

60,00 В

10 мВ

600,0 В

100 мВ

± 1,2 % от показаний ± 5 разрядов

1000 В

1 В

± 1,5 % от показаний ± 5 разрядов

Диапазон напряжения переменного тока для испытания частотно-регулируемого привода: 100–600 В.
Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синусоида);
50/60 Гц (все волны).
Нормативная точность от 5 % до 100 % диапазона измерения.
Максимально допустимое значение на входе: 1000 В переменного тока (среднеквадратичное значение).
Максимально допустимое пиковое значение на входе: 1000 В.

Напряжение постоянного тока

6,000 В

1 мВ

± 0,9 % от показаний ± 3 разряда

60,00 В

10 мВ

± 1,0 % от показаний ± 3 разряда

600,0 В

100 мВ

1000 В

1 В

± 1,2 % от показаний ± 3 разряда

Максимально допустимое значение на входе: 1000 В постоянного тока.
Переменный + постоянный ток: макс. 1000 В.
Точность указана в диапазоне: < 600 В, ±(2,0 % + 30); > 600 < 1000 В, ±(3,0 % + 20).

Напряжение переменного/постоянного тока (низкий импеданс)

6,000 В

1 мВ

± 3,0 % от показаний ± 40 разрядов

60,00 В

10 мВ

600,0 В

0,1 В

Защита от перезаряда: 600 В постоянного/переменного тока (среднеквадратичное значение).
Защита на входе: 600 В переменного тока (среднеквадратичное значение) или 600 В постоянного тока.
Низкое входное сопротивление: ~300 кОм (постоянный и переменный ток).
Точность указана в диапазоне ± 3,0 % от показаний ± 8 разрядов.
Максимальное входное напряжение 600 В.

Сопротивление

600,0 Ом

0,1 Ом

± 1 % от показаний ± 4 разряда

6,000 кОм

1 Ом

± 1,5 % от показаний ± 2 разряда

60,00 кОм

10 Ом

600,0 кОм

100 Ом

6,000 МОм

1 кОм

± 2,0 % от показаний ± 5 разрядов

60,00 MОм

10 кОм

± 3 % от показаний ± 8 разрядов

Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).

Емкость

99,99 нФ*

0,01 нФ

± 4,5 % от показаний ± 20 разрядов

999,9 нФ

0,1 нФ

± 3,0 % от показаний ± 5 разрядов

9,999 мкФ

0,001 мкФ

99,99 мкФ

0,01 мкФ

999,9 мкФ

0,1 мкФ

9,999 мФ

0,001 мФ

99,99 мФ

0,01 мФ

± 5 % от показаний ± 5 разрядов

Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).
* < 99,99 нФ (нет спецификации).

Частота с измерительными проводами (напряжение переменного тока)

От10 Гц до 100 кГц

± 1,0 % от показаний ± 5 разрядов

Защита на входе: 1000 В переменного тока (среднеквадратичное значение). Чувствительность: > 15 В переменного тока (среднеквадратичное значение, синусоида).

Частота (переменный ток)

От 45 Гц до 1 кГц

± 1,0 % от показаний ± 5 разрядов

Чувствительность: > 20 А.

Рабочий цикл

20,0–80,0 %

0,1

± 1,2 % от показаний ± 10 разрядов

Температура

От -20 до 1000 °C

0,1/1 °C

± 3 % от показаний ± 3 °C

От -4 до 1832 °F

0,1/1 °F

± 3 % от показаний ± 5 °F

Датчик: термопара типа К.
Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).

Функция

Условия тестирования

Показания

Диод

Прямой постоянный ток составляет приблизительно
1 мА; макс. напряжение разомкнутой цепи 3 В.

Падение прямого напряжения диода.

Проверка на обрыв

Максимальный тестовый ток 1,5 мА.

Пока сопротивление меньше 50 Ом, раздается длинный звуковой сигнал.

Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).
