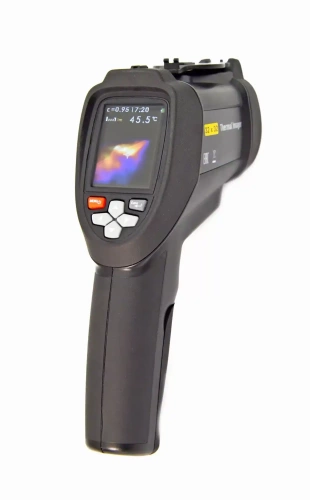

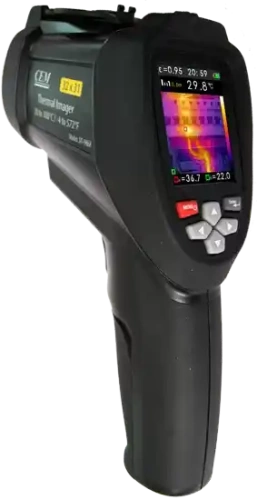

DT-9868S тепловизор

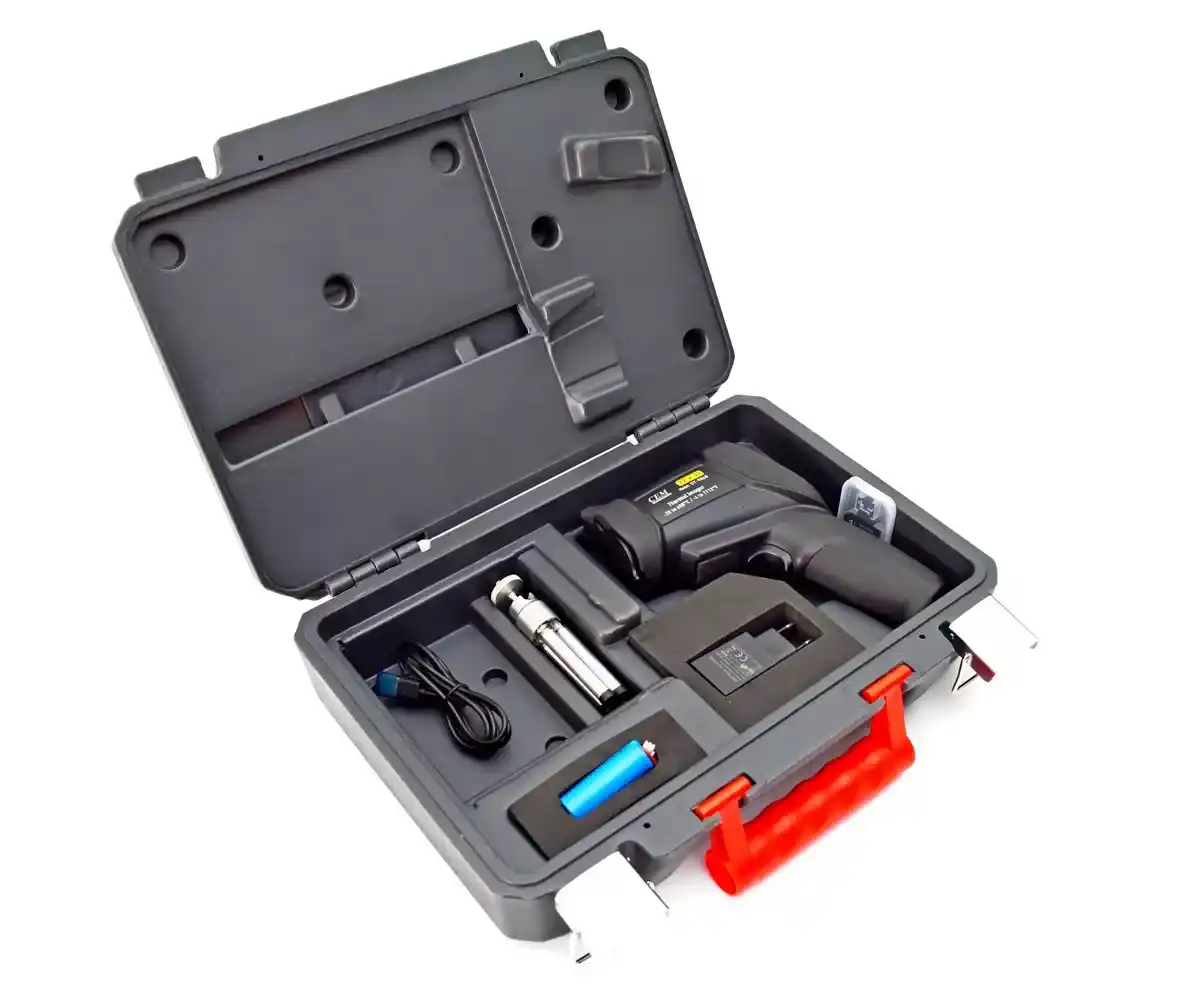

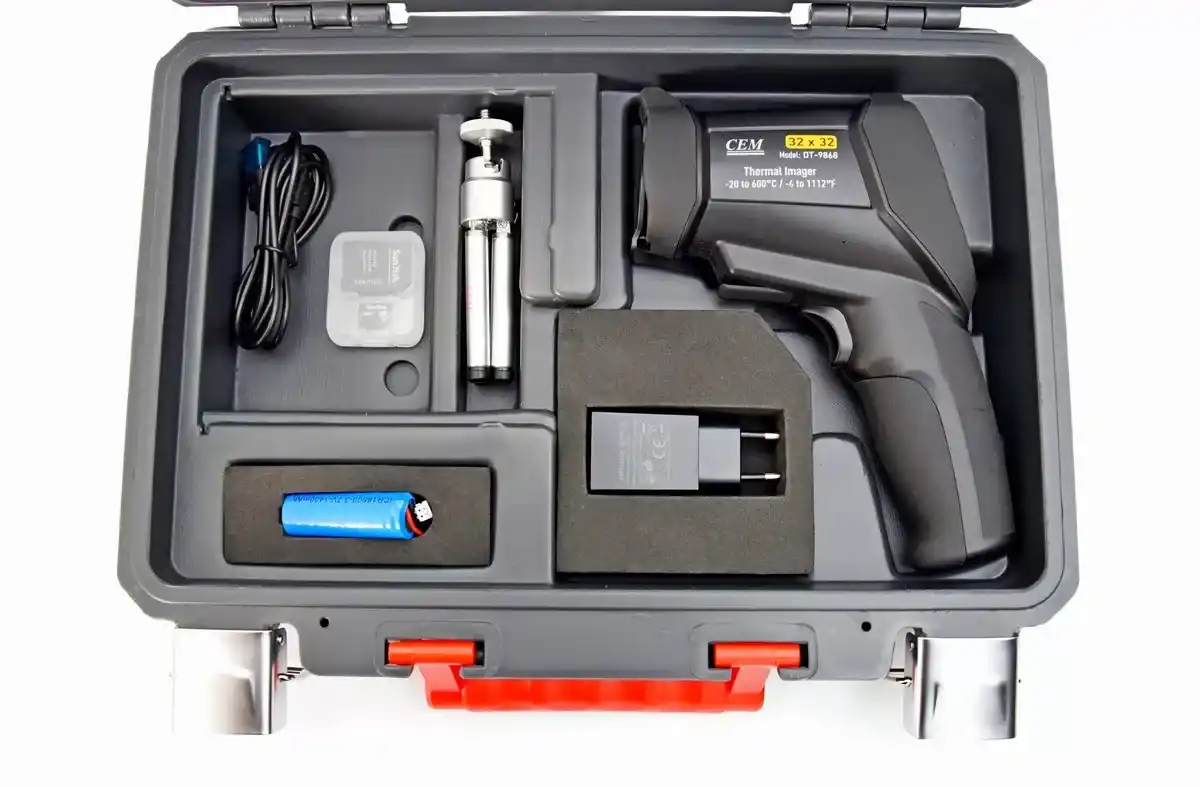

CEM DT 9868 - бюджетный тепловизор, способный совмещать тепловое изображение и видимое. Он автоматически помечает горячие и холодные точки, термограммы хранит на входящей в комплект поставки SD-карте, может отправлять их на компьютер.

К особенностям тепловизора DT-9868 можно отнести несвойственную для тепловизоров начального уровня функциональность, а именно возможность слияния видимого и теплового изображений, автоматическая установка маркеров на наиболее нагретые и холодные точки, в том числе и в режиме видеокамеры. Термограммы, можно хранить на карте памяти microSD и переностить на ПК для документирования.

CEM9868 – один из немногих доступных тепловизоров с функцией комбинирования визуального изображения с инфракрасным (шаг 25%) и опциональной дистанцией слияния в диапазоне 0,5 – 3 м. Его матрица имеет разрешение 32 × 31 пикселей, чего достаточно для точного наведения сенсора на отдалённые или небольшое объекты. Прибор обладает высокими термочувствительностью – 150 мК и точностью – 2 °C, которых хватает для выявления областей с минимальным перепадом температур.

Области применения:

Тепловизор DT-9868 предназначен для локализации энергонагруженных элементов и мест утечек тепла/холода на небольших расстояниях от исследуемого объекта: 0,5 м, 1,0 м, 2,0 м. Поэтому DT9868 удобен в первую очередь электрикам для которых есть задача инспекции распределительных щитов на предмет быстрой локализации нагретых элементов (кабелей / выключателей и пр.), установщикам металлопластиковых окон, для контроля качества теплоизоляции на небольших участках, поиск мест утечек тепла, инспекция электронных сборок.

Особенности тепловизора CEM модели DT-9868

• Матрица: 32х31, чувствительность:0,150 ºC
• Дисплей 2,2", 320 х 240
• Температурный диапазон: от -20 °С до +300°С
• Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов
• Интерфейс: USB, microSD

Отличительные особенности:

Устройство автоматически распознает самые нагретые и холодные точки изображения, отмечает температуру средней точки. Прошивка позволяет выбрать:

• единицу измерения температуры: °С или °K;
• коэффициент излучения для работы с 14 материалами (преимущественно строительными);
• маркеры точек с максимальной / минимальной температурой;
• температуру фона;
• текущие дату и время.

Тепловизор CEM 9868 облегчит контроль температуры благодаря функции срабатывания сигнализации при выходе значений за установленные пределы. Он выведет на дисплей максимальную, среднюю и минимальную температуры.

• Запись термограмм на внешнюю флеш-память.
• Слияние термограммы и реального снимка.
• Регулируемая подсветка дисплея.
• Автоматический выбор диапазона на основании самой горячей и холодной точек.
• Быстродействие – 9 снимков за секунду.
• Встроенная таблица коэффициентов излучения.

Индикация и основные элементы тепловизора DT-9868:

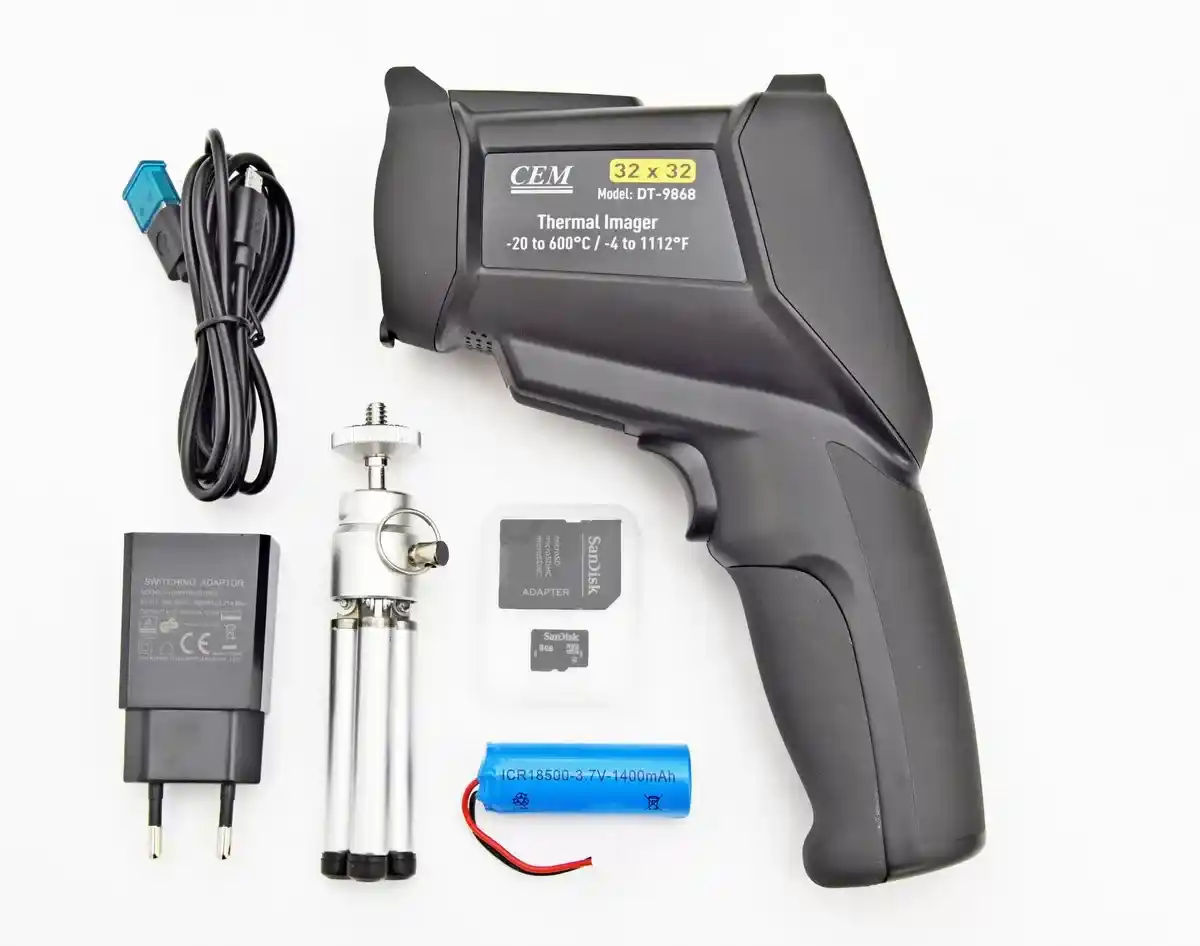

Устройство питается от Li-Ion аккумуляторной батареи, которая заряжается через интерфейс mini-USB. Термограммы в формате BMP хранятся на комплектуемой флеш-карте. Интересующее изображение можно просматривать на жидкокристаллическом дисплее с разрешением 320 × 240 px в одной из шести цветовых палитр. Для считывания данных при слабом освещении или в темноте экран оснащён подсветкой с регулируемым уровнем яркости.

Метрологический прибор питается от съёмного аккумулятора, состояние которого индуцируется на дисплее: уровень заряда, низкое напряжение, зарядка. Заряда батареи хватает для 3 – 4 часов работы устройства, восстанавливается он столько же посредством интерфейса mini-USB.

Основные элементы ЖК-экран КНОПКИ УПРАВЛЕНИЯ Крышка батарейного отсека Спусковой рычаг Выдвижная крышка объектива Визуальная камера Датчик инфракрасного излучения Разъем интерфейса USB Карта памяти Micro SD Элемент питания
Кнопки управления Кнопка Вверх (UP ) Кнопка Меню (Menu) Кнопка Вниз (Down ) Кнопка Ввод (Enter) Кнопка Влево (Left ) Кнопка Вправо (Right )

Технические характеристики тепловизора DT-9868:
