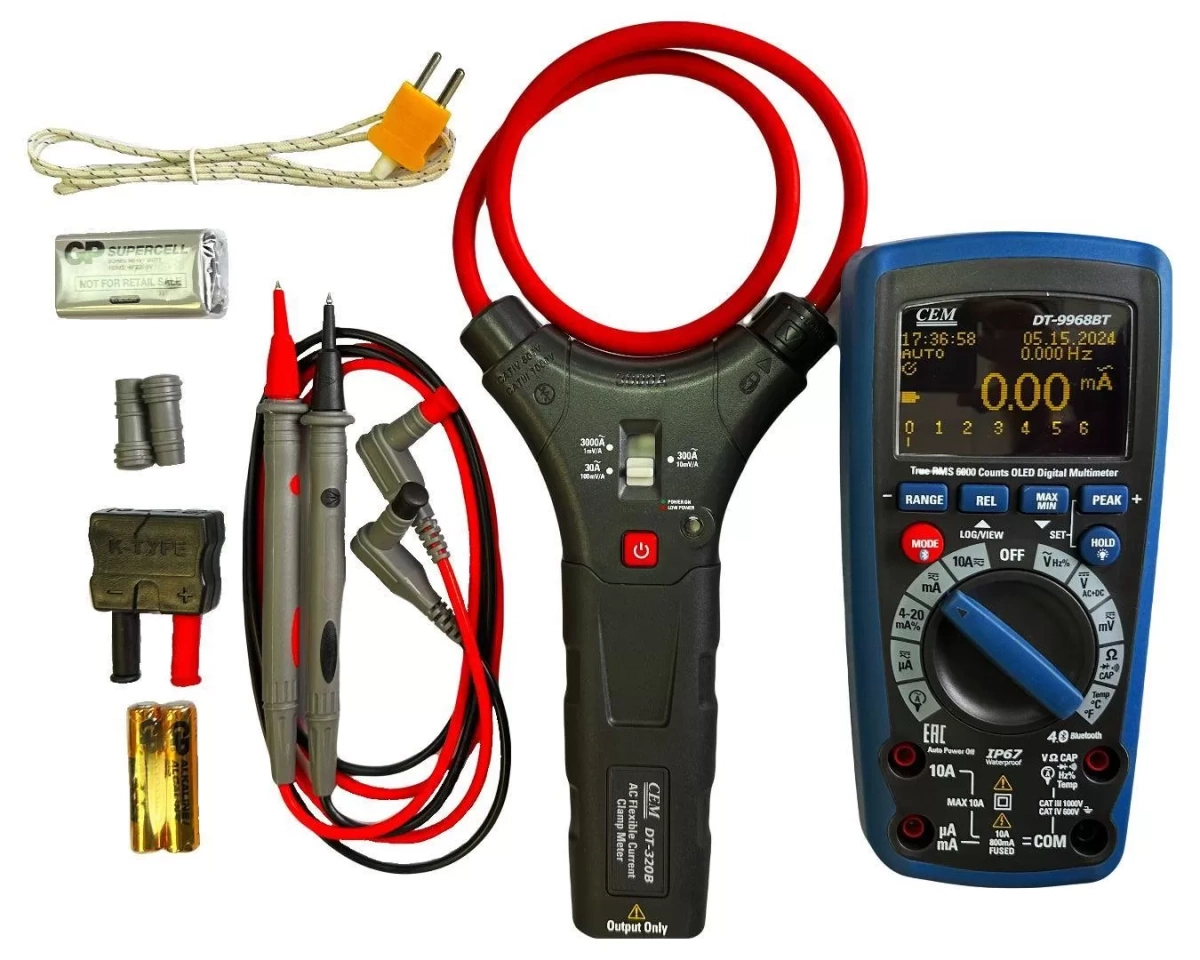

DT-9968BT Мультиметр

Входные ограничения

Функция

Максимальное входное значение

Напряжение переменного/постоянного тока или переменного тока + постоянного тока

1000 В переменного тока (СКЗ)/1000 В постоянного тока

мкА, мА переменный/постоянный ток, 4–20 мА %

800 мA 1000 В быстродействующий предохранитель

10 A переменный или постоянный ток

10 A 1000 В быстродействующий предохранитель (10 А в течение 30 секунд макс. каждые 15 минут)

3000 A переменный ток

3000 A с внешним датчиком

Сопротивление, непрерывность, проверка диодов, емкость, частота, коэффициент заполнения

600 В переменного тока (СКЗ)/600 В постоянного тока

Температура

600 В переменного тока (СКЗ)/600 В постоянного тока

Напряжение постоянного тока

Диапазон

Разрешение

Погрешность

Входное полное сопротивление

Защита от перезаряда

60,00 мВ

0,01 мВ

± (0,5% от показаний + 5 цифр)

>10 МОм

1000 В постоянного / переменного тока среднеквадратичного значения

600,0 мВ

0,1 мВ

6,000 В

0,001 В

60,00 В

0,01 В

600,0 В

0,1 В

± (0,8% от показаний + 5 цифр)

1000 В

1 В

Напряжение переменного тока с функцией TRMS

Диапазон

Разрешение

Погрешность(*)

Защита от перезаряда

(от 50 до 60 Гц)

(от 61 Гц до 1 кГц)

60,00 мВ

0,01 мВ

± (1,0% от показаний + 5 цифр)

± (3,0% от показаний + 5 цифр)

1000 В постоянного / переменного тока среднеквадратичного значения

600,0 мВ

0,1 мВ

6,000 В

0,001 В

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

(*) Погрешность указывается в пределах от 5 до 100 % от диапазона измерений.
Входное полное сопротивление: >9 МОм;
Диапазон 60/600,0 мВ (50–400 Гц).
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).
Функция PEAK погрешности: ±10% от показаний, срок реакции PEAK: 1 мс.

Напряжение переменного + постоянного тока с функцией TRMS

Диапазон

Разрешение

Погрешность (от 50 Гц до 1 кГц)

Входное полное сопротивление

Зщита от перезаряда

6,000 В

0,001 В

± (3,0% от показаний + 40 цифр)

>9 MОм

1000 В постоянного / переменного тока среднеквадратичного значения

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

(*) Погрешность указывается в пределах от 10 до 100 % от диапазона измерений. Входное полное сопротивление: >9 МОм.

Постоянный ток

Диапазон

Разрешение

Погрешность

Зщита от перезаряда

600,0 мкА

0,1 мкA

± (1,0% от показаний + 5 цифр)

Быстродействующий предохранитель
800 мA/1000 В

6000 мкA

1 мкA

60,00 мА

0,01 мA

600,00 мА

0,1 мA

± (1,0% от показаний + 8 цифр)

6,000 A

0,001 A

± (1,5% от показаний + 8 цифр)

Быстродействующий предохранитель
10 A/1000 В

10,00 A

0,01 A

Переменный ток с функцией TRMS

Диапазон

Разешение

Погрешность (от 50 Гц до 1 кГц)

Защита от перезаряда

600,0 мкА

0,1 мкA

± (1,2% от показаний + 5 цифр)

Быстродействующий предохранитель
800 мA/1000 В

6000 мкA

1 мкA

60,00 мА

0,01 мA

600,00 мА

0,1 мA

6,000 A

0,001 A

± (1,5% от показаний + 8 цифр)

Быстродействующий предохранитель 10 A/1000 В

10,00 A

0,01 A

(*) Погрешность указывается в пределах от 5 до 100 % от диапазона измерений.
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).

Показания 4–20 мA %

Диапазон

Разрешение

Погрешность

Соответствие

От –25 до 125 %

0,01 %

±50 цифр

0 мA=–25%, 4 мA=0%,
20 мA=100%, 24 мA=125%

Переменный ток (с датчиком тока)

Диапазон

Коэффициент датчика

Разрешение

Погрешность
(от 50 Гц до 1 кГц)

Защита от перезаряда

30 A*

100 мВ/1 A

0,01 A

± (1,2% от показаний + 10 цифр)

1000 В постоянного / переменного тока среднеквадратичного значения

300 A*

10 мВ/1 A

0,1 A

3000 A*

1 мВ/1 A

10 A

(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
(*) Не учитывается погрешность датчика тока.
* С датчиком тока 320 B (30 A*/300 A*/3000 А* диапазон соответствует 320 B).
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).

Проверка диодов

Функция

Испытательный ток

Максимальное напряжение с разомкнутой цепью

<1,5 мA

3,0 В постоянного тока

Проверка сопротивления и непрерывности

Диапазон

Разрешение

Погрешность

Зуммер

Защита от перезаряда

600,0 Ом

0,1 Ом

± (1,2 % от показаний + 40 цифр)

<50 Ом

600 В постоянного / переменного тока среднеквадратичного значения

6,000 кОм

0,001 кОм

± (1,2 % от показаний + 5 цифр)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

60,00 МОм

0,01 МОм

± (2,5 % от показаний + 10 цифр)

Частота (электронные цепи)

Диапазон

Разрешение

Погрешность

Защита от перезаряда

От 40,00 Гц до 100 кГц

От 0,01 Гц до 0,001 кГц

± (0,5% от показаний)

600 В постоянного / переменного тока среднеквадратичного значения

Чувствительность: 2 В среднеквадратичного значения

Коэффициент заполнения

Диапазон

Разрешение

Погрешность

От 20 до 80 %

0,1 %

± (1,2 % от показаний + 2 цифры)

Диапазон импульсных частот: от 40 Гц до 100 кГц, амплитуда импульса: ±5 В
(от 100 мкс до 100 мс).

Емкость

Диапазон

Разрешение

Погрешность

Защита от перезаряда

999,9 нФ

0,1 нФ

± (1,2 % от показаний + 8 цифр)

600 В постоянного / переменного тока среднеквадратичного значения

9,999 мкФ

0,001 мкФ

± (1,5% от показаний + 8 цифр)

999,9 мкФ

0,1 мкФ

± (1,5% от показаний + 8 цифр)

99,99 мФ

0,01 мФ

± (2,5% от показаний + 20 цифр)

Температура с датчиком типа K

Диапазон

Разрешение

Погрешность

Защита от перезаряда

От -40,0 до 600,0 °C

0,1 °C

± (1,5 % от показаний + 3 °С)

600 В постоянного / переменного тока среднеквадратичного значения

От 600 до 1000 °C

1 °C

От -40,0 до 600,0 °F

0,1 °F

± (1,5 % от показаний + 5,4 °F)

От 600 до 1832 °F

1 °F

(*) Погрешность прибора без зонда; заданная погрешность при стабильной температуре окружающей среды ±1 °C.
При длительных измерениях показания увеличиваются на 2 °C.

Общие характеристики

Изоляция

класс 2, двойная изоляция

Корпус

с двойным формованием, водонепроницаемость и пыленепроницаемость согласно IP67

Проверка диодов

испытательный ток 1,5 мA, стандарт;
напряжение при разомкнутой цепи 3 В, стандарт

Проверка непрерывности

звуковой сигнал, если сопротивление примерно 50 Ом или меньше

Индикация заряда батареи

значок

Дисплей

OLED-дисплей, максимальное индицируемое число 6000

Индикация превышения диапазона

отображается «OL»

Полярность

для отрицательной полярности отображается значок «–»

Скорость измерений

3 считывания в секунду, номинал

Автоматическое выключение

примерно через 30 минут неактивности

Входное полное сопротивление

10 МОм в режиме напряжения пер./пост. тока

Количество записей в журнале (Ручной/Авто)

около 4000 значений

Отображение даты и времени

настройка времени и даты

Реакция переменного тока

истинное среднеквадратичное значение

Частота переменного тока

от 50 до 1000 Гц

Батарея

стандартная щелочная батарейка 9 В и литиевый аккумулятор CR1220

Предохранители

800 мA/1000 В (6,3 × 32 мм) быстродействующий, 10 A/1000 В (10 × 38 мм) быстродействующий

Рабочая среда

от -20 до 40 °C при относительной влажности 70 %

Среда хранения

от –10 до 60 °C при относительной влажности 80 %

Рабочая высота над уровнем моря

максимум 2000 м

Габариты и вес

170 × 79 × 50 мм, 342 г

Безопасность

Соответствует UL 61010-1 v.3 для измерений Категории IV 600 В и Категории III 1000 В, степень загрязнения 2
