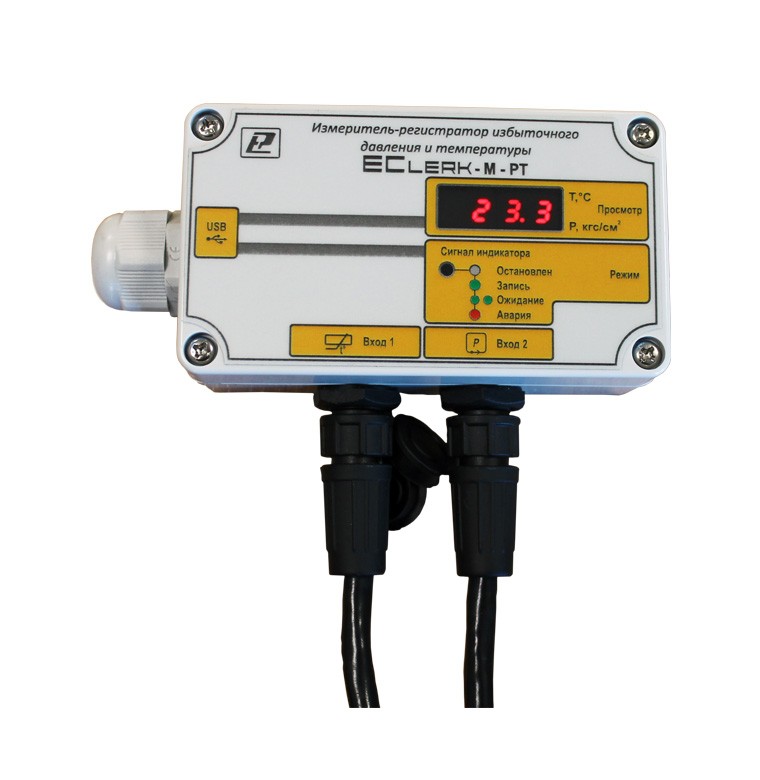

EClerk-M-PT-HP Измеритель-регистратор избыточного давления и температуры

Назначение измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

Измеритель–регистратор EClerk–М–PT предназначен для измерения и регистрации избыточного давления и температуры жидкости во времени с последующей обработкой полученной информации на персональном компьютере или мобильном устройстве. Прибор может применяться в ЖКХ для измерения и регистрации параметров теплоснабжения зданий и сооружений, в системах отопления или горячего водоснабжения зданий и сооружений, в производстве и при транспортировке для мониторинга уровня или веса жидкости, а также температуры в различных емкостях, в различном технологическом оборудовании для мониторинга избыточного давления, веса жидкости, уровня жидкости и температуры.

Описание измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

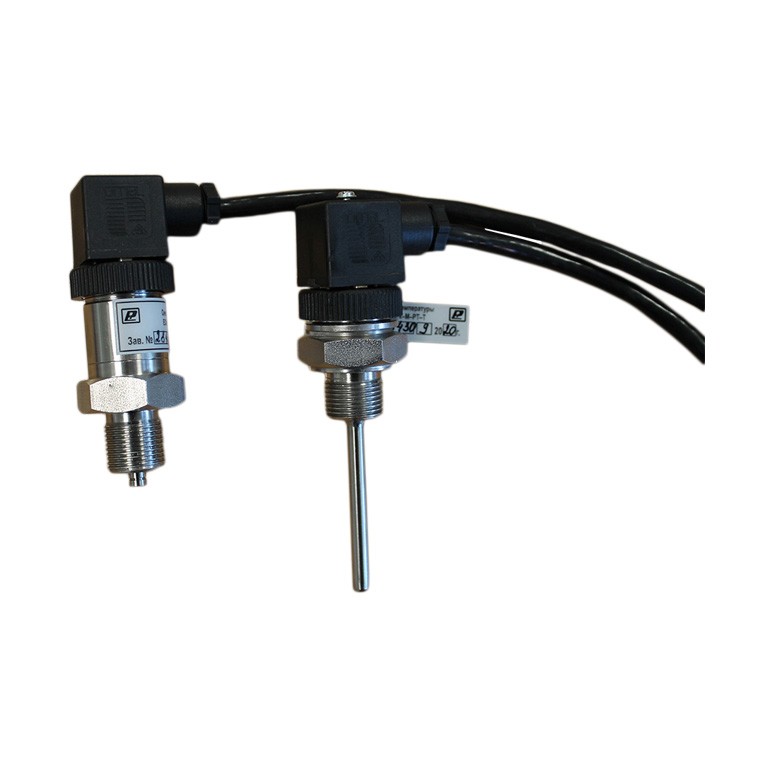

Прибор EClerk–М–PT выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69. Прибор состоит из трёх основных частей: измерителя-регистратора, сенсора давления и сенсора температуры, а также соединителей с разъёмами для подключения сенсоров к измерителю-регистратору.

Условия эксплуатации: до 95 % относительной влажности, 80,0…110 кПа атмосферного давления, по температуре:

• измерителя-регистратора и соединителей: –40…+55 °С;
• сенсоров давления и температуры: –40…+120 °С;

У прибора со встроенным индикатором измеренные значения избыточного давления и температуры можно посмотреть на встроенном индикаторе путём нажатия на кнопку «Просмотр», первое нажатие - избыточное давление в кгс/см², второе нажатие- температура в °С.

Краткое описание порядка работы с прибором:

• Установите в прибор элемент питания;
• Установите на компьютере ПО: EClerk-2.0, скачав его с сайта;
• Сконфигурируйте (настройте) прибор;
• Установите на месте эксплуатации сенсоры температуры и давления, установите на вертикальной поверхности прибор, подключите сенсоры к прибору;
• Начните работу по кнопке или по времени;
• Отслеживайте текущие показания по встроенному дисплею (при его наличии);
• Подключите прибор к ПК и загрузите данные;
• Проанализируйте данные, при необходимости сформируйте отчёт, сконвертируйте данные в нужный формат.

Программа EClerk 2.0

• Для работы с прибором (конфигурирование, анализ данных, формирование Отчёта) имеется программа EClerk-2.0.

Возможности программы:

• Настройка (конфигурирование) прибора;
• Работа в режиме Online (USB–измеритель);
• Фильтрация по максимальному и минимальному значению, по времени; представление данных в виде таблицы и графика, графики по температуре и по давлению строятся отдельно;
• Подготовка Отчёта;
• Экспорт данных в Exсel;
• Представление данных по каналу избыточного давления в различных физических единицах с масштабированием измеренной величины, например, высота уровня жидкости в метрах.

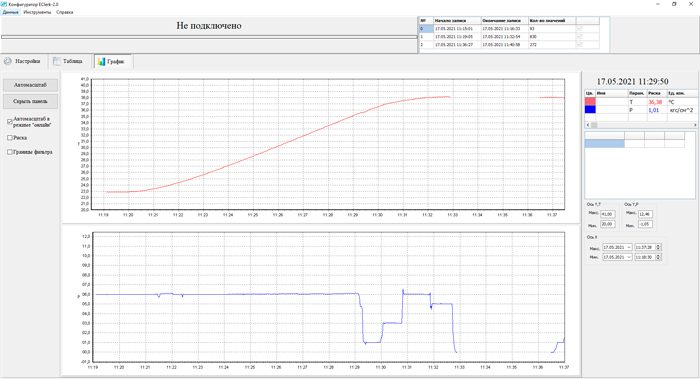

Представление данных в виде графика

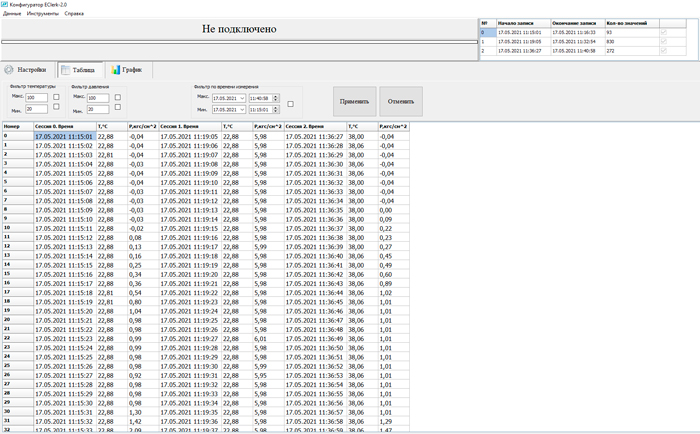

Таблица измеренных значений

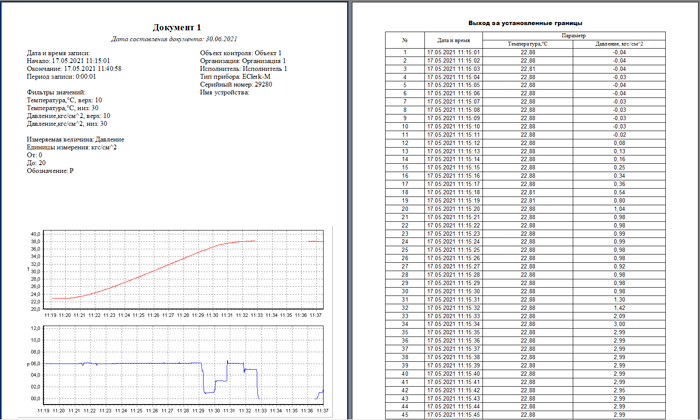

Отчет о результатах мониторинга

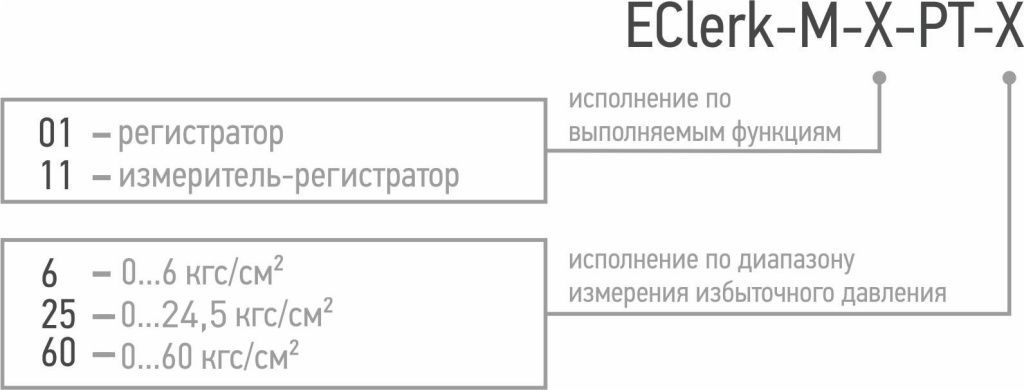

Варианты исполнения измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

Особенности измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

• Одновременая регистрация избыточного давления и температуры;
• Яркий светодиодный индикатор;
• Диапазон температуры эксплуатации: –40…+55°С;
• Сенсоры температуры и давления входят в комплект поставки;
• Современное ПО, построение графиков отдельно для температуры и давления;
• Оптимальное решение для контроля за теплоснабжением в ЖКХ.

Технические характеристики измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

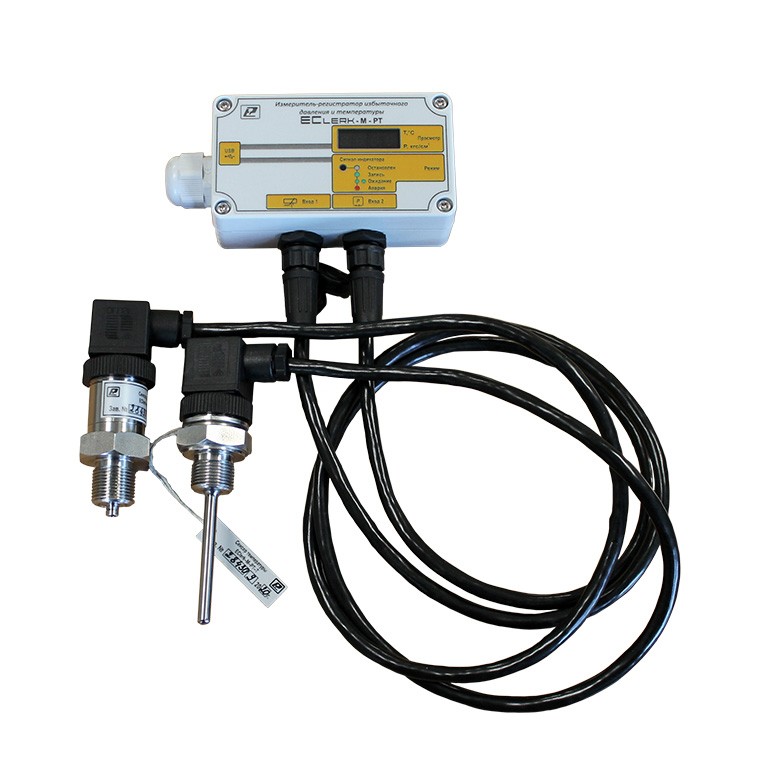

Комплект поставки EClerk-M-PT-HP

Дополнительная комплектация EClerk-M-PT-HP:

(Поставляется за отдельную плату)
