Электронный динамометр АЦД/1

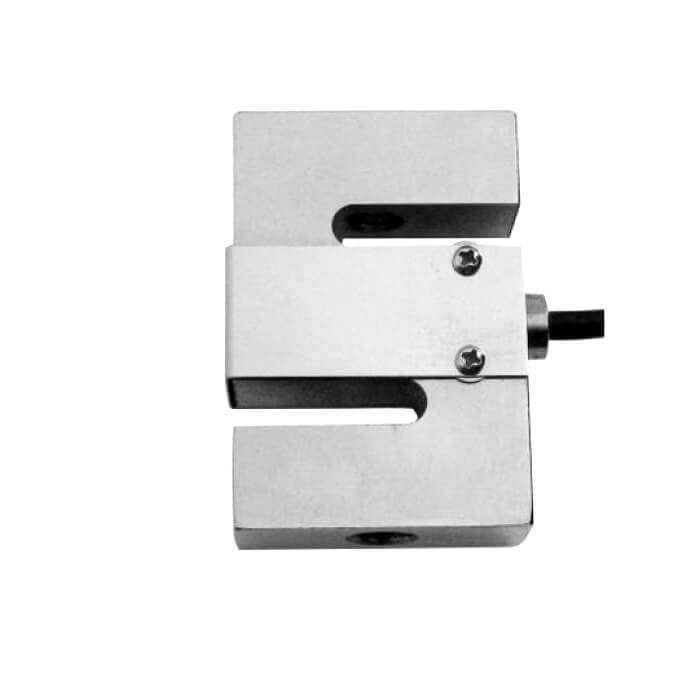

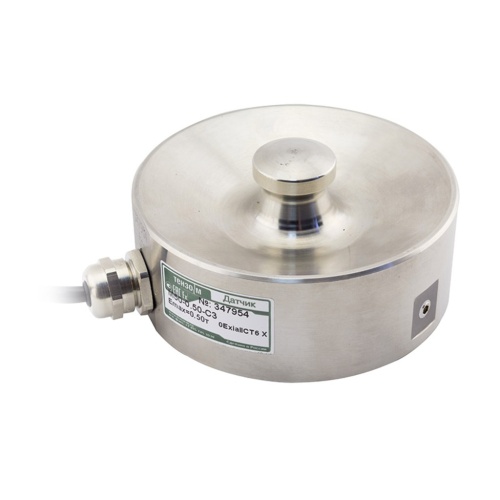

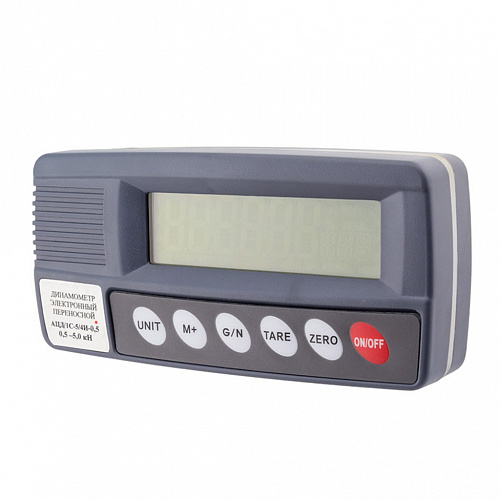

Динамoметры представляют собой тензометрический датчик, соединенный кабелем связи с электронным измерительным индикатором. Шкала индикатора именована в кН (Н) с возможностью переключения в кгс или тс. Индикаторный блок имеет жидкокристаллический дисплей с подсветкой, высота индикации 22 мм, питание автономное от встроенных аккумуляторов или от сети 220 В. Интерфейс RS232.

Динамометр электронный переносной АЦД/1 предназначен для измерения статической и динамической силы растяжения и / или сжатия. Как по отдельности так и вместе ( универсальный тензодатчик ).

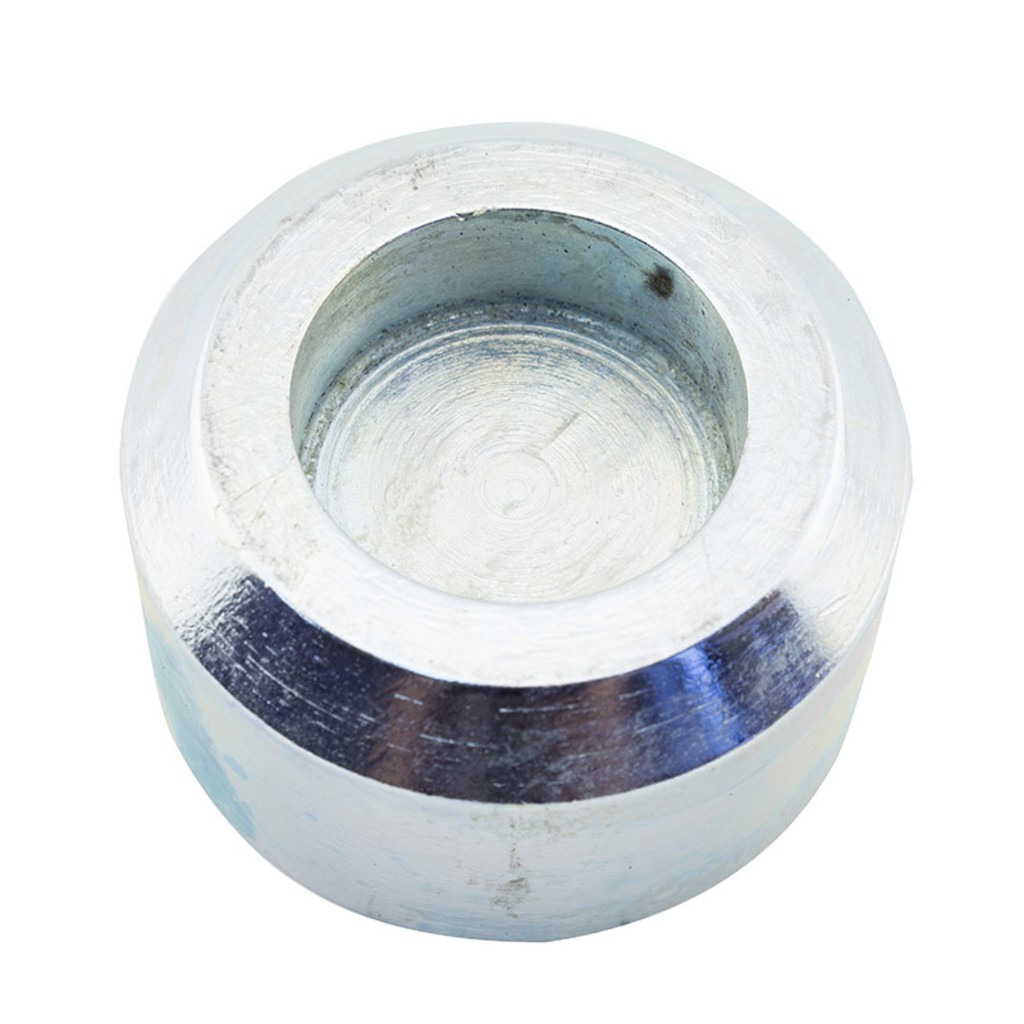

Принцип действия динамометра заключается в преобразовании деформации упругого элемента, вызванного действием приложенной силы, в электрический сигнал. Тензорезисторы датчика соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Приложенная к датчику сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений. Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Динамометры АЦД/1 применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов. Зарегистрированы в ГОСРЕЕСТРЕ РФ под № 67638-17.

Отличительные особенности электронных динамометров АЦД/1.

• Лёгкий и компактный индикатор и встроенные аккумуляторные батареи позволяют использовать ацд1 «на ходу» в качестве динамометра электронного переносного вдали от источников питания.
• Электронный блок динамометра ацд/1 позволяет настроить режим подсветки (вкл/выкл) и вывод даты/времени на дисплей.
• Динамометр цифровой ацд/1 можно купить с блоком радиоканала (без кабеля связи между тензодатчиком и электронным блоком) с НПИ от 10кН до 30кН, отправив заявку любым удобным способом в отдел сбыта.
• У проводных (с кабелем связи между тензодатчиком и индикатором) динамометров электронных ацд 1с на сжатие, ацд 1р на растяжение и ацд 1у – универсальных реализована интеграция с бесплатным программным обеспечением для ПК. ПО позволяет передавать результаты измерений на компьютер в режиме «он-лайн», сохранять и выгружать данные в excel через:
• кабель с разъемом для ПК DE-9 (RS232);
• кабель с разъемом для ПК USB;
• систему дистанционного подключения к ПК через радиоканал.
• Заказать кабель или дистанционную систему для подключения электронного динамометра к ПК можно в отделе сбыта.
• Динамометры электронные АЦД/1, помимо основных функций, позволяют Пользователю настроить сигнал на индикаторе для определения соответствия прикладываемой к динамометру силы заданному диапазону. Пользователь сам задает верхний и нижний предел и выбирает один из 3х режимов работы. Смотреть подробнее в руководстве по эксплуатации п.3.7 и п.3.8.

Пределы погрешностей:

• Рабочие динамометры общетехнического назначения по 2 классу точности (Предел допускаемой относительной суммарной погрешности для 2-го класса: ± 0,45 %)


• Рабочие динамометры общетехнического назначения по 1 классу точности (Предел допускаемой относительной суммарной погрешности для 1-го класса: ± 0,24 %)

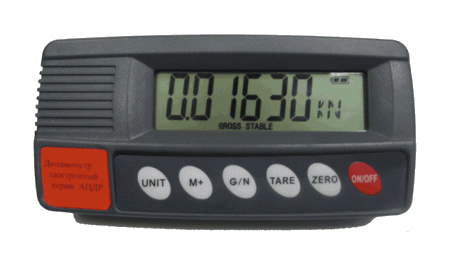

Дисплей:

• Жидкокристаллический с подсветкой
• Высота индикации 22 мм

Технические особенности и функции:

• Фиксация пикового значения
• Обнуление
• Внесение первоначального усилия в память
• Переключение единицы измерения из кН в тс (или из Н в кгс)
• Настройка подсветки дисплея (вкл/выкл)
• Настройка даты/времени с возможностью отображения на дисплее
• Выход (XLR 9 pin, RS232) для подключения к ПК
• Бесплатное ПО для ПК с функцией сохранения данных в формате «excel»
• Питание от встроенных аккумуляторных батарей
• Для универсальных динамометров АЦД/1У и АЦДМ/1У переключение с растяжения на сжатие происходит в ручном режиме.

Питание:

• От аккумуляторных батарей напряжением 7,2В или от сетевого (110-220В 50Гц) адаптера с выходным напряжением 12В-500мА/ч (или 250мА/ч), потребляемая мощность не более 6Вт

Условия эксплуатации согласно описанию типа:

• область нормальных значений температуры окружающего воздуха от + 15°С до + 25°С
• область нормальных значений относительной влажности от 45% до 80%
• область нормальных значений температуры окружающего воздуха от - 10°С до + 40°С
• область нормальных значений относительной влажности от 35% до 80%

Дополнительные опции:

• Удлинение соединительного кабеля между блоком и тензометрическим датчиком до 50м (в базовой комплектации ~3м)
• Соединение с датчиком через радиоканал (см. раздел "Беспроводные динамометры")
• Кабель для подключения к ПК RS 232
• Кабель для подключения к ПК USB
• Беспроводное подключение к ПК до 50м

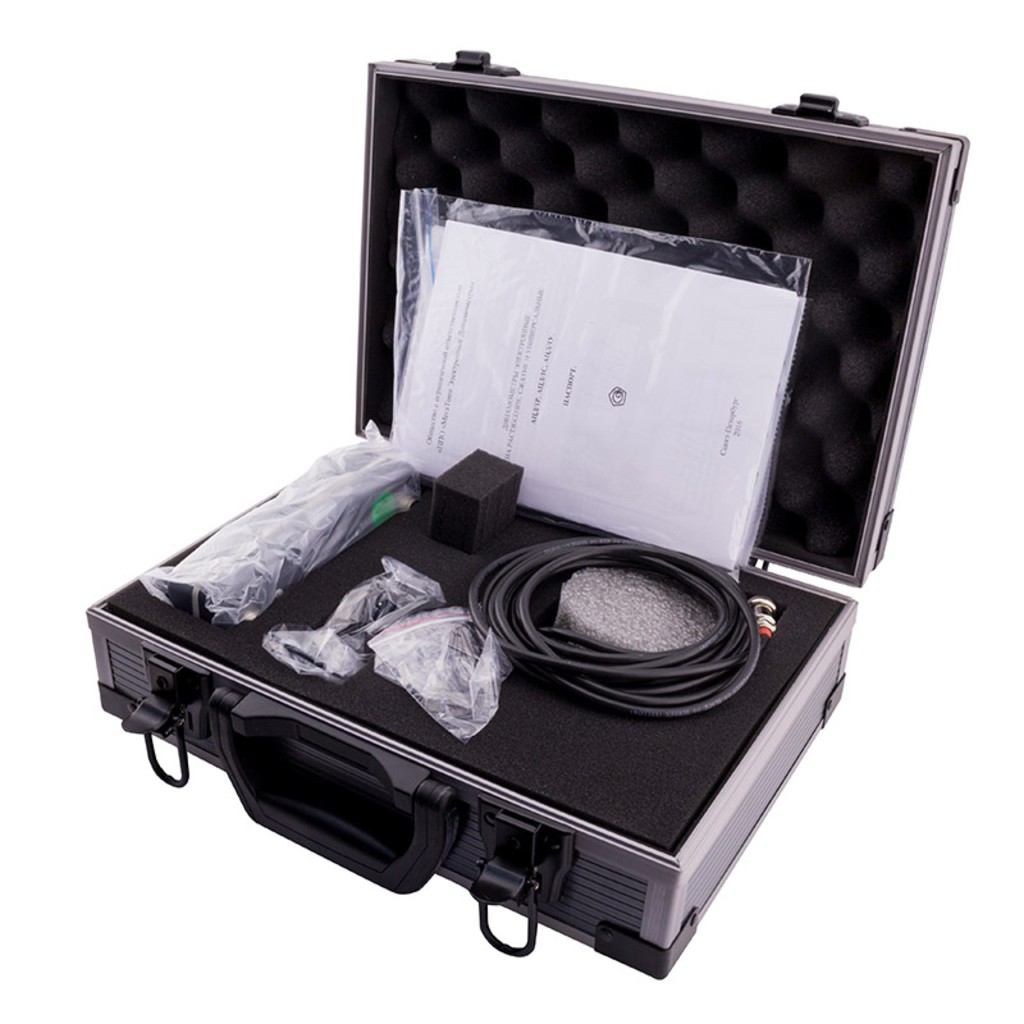

Комплект поставки:

«Рабочий» электронный динамометр:

• Электронный блок
• Тензометрический датчик
• Кейс для хранения и транспортировки
• Паспорт
• Инструкция по эксплуатации

«Эталонный» электронный динамометр:

• Электронный блок
• Тензометрический датчик
• Паспорт
• Инструкция по эксплуатации
• Свидетельство о поверке как для эталона 2-го разряда, согласно новой поверочной схеме
• Протокол поверки (калибровки)
• Кейс для хранения и транспортировки
