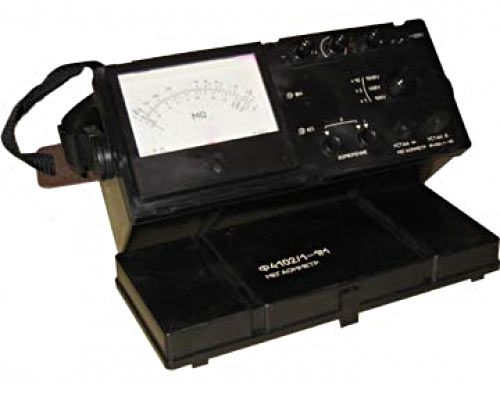

Ф4102/1-1М Мегаомметр

Для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением. Диапазон измерений сопротивления изоляции, не менее: 0-30МОм, 0-2000МОм (напряжение 100±5В) 0-150МОм, 0-10000МОм (напряжение 500±25В) 0-300МОм, 0-20000МОм (напряжение 1000±50В) Класс точности 1,5

Мегомметр Ф4102/1-1М предназначен для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и могут использоваться во всех отраслях промышленности и сельского хозяйства.

Основные технические характеристики мегаомметра Ф4102/1-1М

Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 — 30%, приведены ниже:

Класс точности 1,5 по ГОСТ 8.401-80. Предел допускаемого значения основной приведенной погрешности равен ±1,5% от длины шкалы. Длина шкалы мегаомметра Ф4102/1-1М не менее 88 мм. Предел допускаемого значения дополнительной погрешности мегаомметров, вызванный протеканием по схеме измерения токов промышленной частоты (помехи): 350 мкА (при измерительных напряжениях 500, 1000 и 2500 В); 50мкА (при измерительном напряжении 100 В), равен пределу допускаемого значения основной погрешности. Время установления показаний не превышает 8 с. Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с. Время установления рабочего режима не превышает 4 с. Режим работы мегаомметров Ф4102/1-1М прерывистый: измерение — не более 1 мин., пауза не менее 2 мин.

Питание мегаомметров Ф4102/1-1М осуществляется от сети переменного тока напряжением (220-33)...(220+22)В частотой (50±1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А 373). Энергопотребление от сети переменного тока, мощность, не более 12 В•А, от химических источников тока, ток потребления, не более 450 мА. Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день.

Мегаомметр Ф4102/1-1М имеет световую индикацию: включения и подачи высокого напряжения — индикатор ВН; контроля работоспособности химических источников тока — индикатор КП.

Мегаомметр Ф4102/1-1М сохраняет работоспособность при температуре окружающего воздуха от —30 до +50°С и относительной влажности 90% при температуре плюс 30°С. При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте. Рабочее положение — горизонтальное расположение плоскости шкалы.

Энергопотребление мегомметра Ф4102/1-1М:

от сети переменного тока, мощность, не более: 10 ВА.

от химических источников тока, ток потребления не более: 350 мА.

Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день.

Мегомметр имеет сетевую индикацию:

• включения и подачи высокого напряжения — индикатор ВН;
• контроля работоспособности химических источников тока — индикатор КП. Свечение индикатора происходит при снижении напряжения химических источников тока до (10 + 0,3)В.

Мегомметр сохраняет работоспособность при температуре окружающего воздуха от минус 30°С до плюс 50°С и относительной влажности 90% при температуре плюс 30°С.
При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте.

Масса мегомметра Ф4102/1-1М, не более:

мегомметра, без учета химических источников тока — 1,9кг;
сетевого блока питания — 0,4 кг;
футляра с принадлежностями — 0,4 кг.

Габаритные размеры мегомметра 305х125х155 мм.
