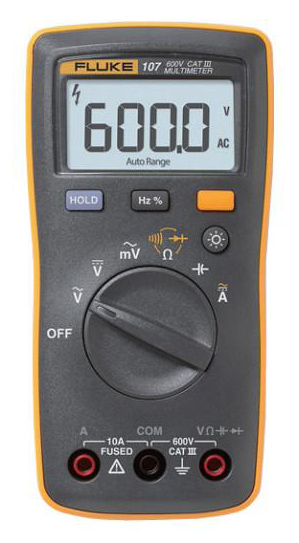

Fluke 107 ERTA Цифровой мультиметр

Переменное напряжение

Разрешение

Погрешность

(40–500 Гц)1

0,001 В

1,0% + 3

0,01 В

0,1 В

Постоянное напряжение в вольтах

0,001 В

0,5 % + 3

0,01 В

0,1 В

Напряжение переменного тока (милливольты)

0,1 мВ

3,0 % + 3

Проверка диодов2

0,001 В

10%

Сопротивление

0,1 Ом

0,5 % + 3

(Ом)

0,001 кОм

0,5 % + 2

0,01 кОм

0,5 % + 2

0,1 кОм

0,5 % + 2

0,001 МОм

0,5 % + 2

0,01 МОм

1,5% + 3

Емкость3

0,01 нФ

2 % + 5

0,1 нФ

2 % + 5

0,001 мкФ

5 % + 5

0,01 мкФ

5 % + 5

0,1 мкФ

5 % + 5

1 мкФ

5 % + 5

Частота 4

0,01 Гц

0,1 % + 3

Гц

0,1 Гц

(10–100 кГц)

0,001 кГц

0,01 кГц

0,1 кГц

Рабочий цикл4

0.10%

Обычно 1 %5

Переменный ток

0,001 А

1,5 % + 3

(40–200 Гц)

0,01 A

Постоянный ток

0,001 А

1,5 % + 3

0,01 A

1. Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.

2. Обычно напряжение тестирования на обрыв цепи составляет 2,0 В, а ток короткого замыкания составляет <0,6 мА.

3. Указанная погрешность не включает емкость измерительных проводников и пола (может быть до 1,5 нФ в диапазоне 50 нФ).

4. Все значения переменного тока, частоты и рабочего цикла определены в промежутке от 1 % до 100 % от диапазона. Характеристики для входных сигналов ниже 1 % от диапазона не определены.

5. "Обычно" означает, что частота равна 50 Гц или 60 Гц, а рабочий цикл находится в диапазоне между 10 % и 90 %

Функция

Защита от перегрузки

Коэффициент подавления синфазных помех

Коэффициент подавления помех нормального вида

Переменное напряжение

600 В1

>60 дБ при постоянном токе,

−

50 Гц или 60 Гц

Напряжение переменного тока (милливольты)

600 мВ

> 80 дБ при 50 Гц или 60 Гц

−

Постоянное напряжение в вольтах

600 В1

>100 дБ при постоянном токе,

> 60 дБ при 50 Гц или 60 Гц

50 Гц или 60 Гц

1. 6 x 105 В, макс. частота

2. Для мВ (переменный ток) полное входное сопротивление равно приблизительно 1 MОм.

Общие характеристики

Максимальное напряжение между любой клеммой и потенциалом земли

600 В

ЖК-дисплей

6000 отсчетов, скорость обновления – 3/с

Тип элемента питания

2 AAA, NEDA 24 А, IEC LR03

Ресурс батареи

Минимум 200 часов

Температура

Условия эксплуатацииРабочая

от 0 °C до 40 °C

Хранения:

от -30 °C до +60 °C

Относительная влажность

Рабочая влажность

Без конденсации, если <10°C

≤90 % при 10–30 °C; ≤75 % при 30–40 °C

Рабочая влажность, в диапазоне 40 МОм

≤80 % при 10–30 °C; ≤70 % при 30–40 °C

Высота над уровнем моря

Условия эксплуатацииРабочая

2000 м

Хранения:

12000 м

Температурный коэффициент

0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)

Защита предохранителей для токовых входов

Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke

Размеры (Д х Ш х В)

142 мм x 69 мм x 28 мм

Вес

200 г

Степень защиты

IEC 60529: IP 40

Безопасность

IEC 61010-1: 600 В CAT III, степень загрязнения 2

Поле электромагнитного излучения

IEC 61326-1: Портативный

Электромагнитная совместимость

Относится к использованию только в Корее.  Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1

1 Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого.
