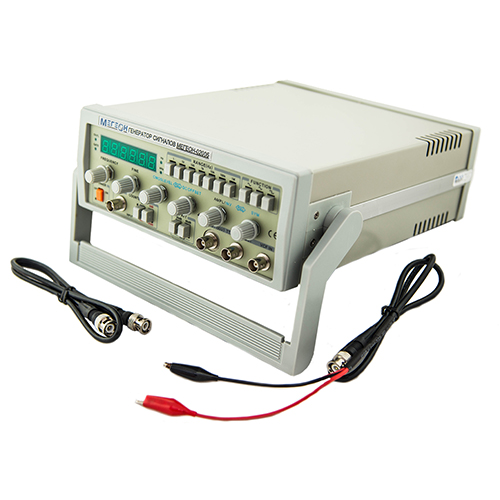

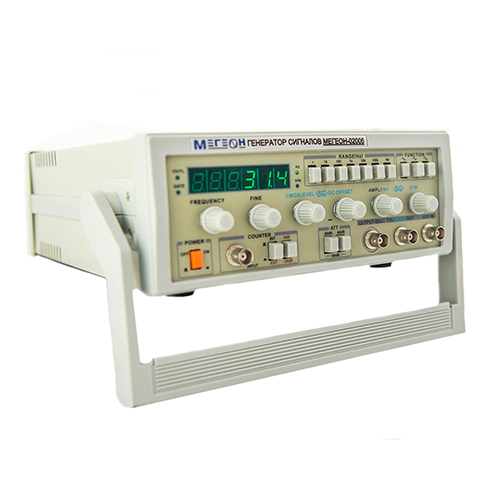

Генератор сигналов специальной формы МЕГЕОН 02005

Генератор сигналов специальной формы МЕГЕОН 02005

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ОСНОВНОЙ ВЫХОД
Диапазон частот	0.1 Гц … 5 МГц
Форма сигнала	синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала	20 дБ /40 дБ
Сдвиг по постоянному току	0 В … ±10В плавно регулируемый
Симметрия (скважность)	От 90:10 до 10:90
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент искажения	10 Гц … 100 кГц не более 1%
Частотная характеристика	0.1 Гц … 100 кГц не более 0.5 дБ
МЕАНДР
Время нарастания и спада	менее 50нс
TTL/СOMSВЫХОД
Время нарастания и спада	менее 100 нс.
Нижний уровень	не более 0.4 В
Верхний уровень	5…..14 В плавно регулируемый
ВХОД VCF
Выходное напряжение	-5 В … 0 В ±10%
Соотношение напряжения	1000:1
Входной сигнал	1 кГц
ЧАСТОТОМЕР
Дисплей	5 знаков
Частотный диапазон	1 Гц … 20 МГц
Полное входное сопротивление	≥ 1 МОм /20 пФ
Чувствительность	100 мВ ср. квадр.
Максимально допустимое входное напряжение	150 В (с аттенюатором)
Входной аттенюатор	0 дБ /20 дБ
Погрешность измерения	3х10-5±1
ПИТАНИЕ
Напряжение	220В ±10% (110В±10%) , выбирается пользователем
Частота	50Гц ±2%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура	0° С -40 ° С
Влажность	Не более 90%
Атмосферное давление	86-104 кПа
ГАБАРИТЫ
Размер ДхШхВ	270х225х90
Вес	2,5 кг.

Вес и габариты
Масса	3.5
Общие технические данные
Артикул	000000094
Прочие
Производитель	МЕГЕОН
Вес	3.5
Высота	0.27
Глубина	0.23
Преимущества и особенности	Частотный диапазон варьируется от 0,1 до 5 МГц; Прибор оснащен интегрированным аттенюатором; Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус; Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц; Компактный корпус позволяет установить прибор в вертикальной сборочной панели; Вход внешней синхронизации; Высокие показатели точности - погрешность менее 1%; VCF вход дает возможность режим ЧМ или режим свипирования; Функция инверсии выходного сигнала; Прибор оснащен TTL и CMOS выходами в стандартной комплектации; Возможность плавной регулировки параметров сигнала;
Ширина	0.19
ШтрихКод	2034000001185

Генератор сигналов специальной формы МЕГЕОН 02005
