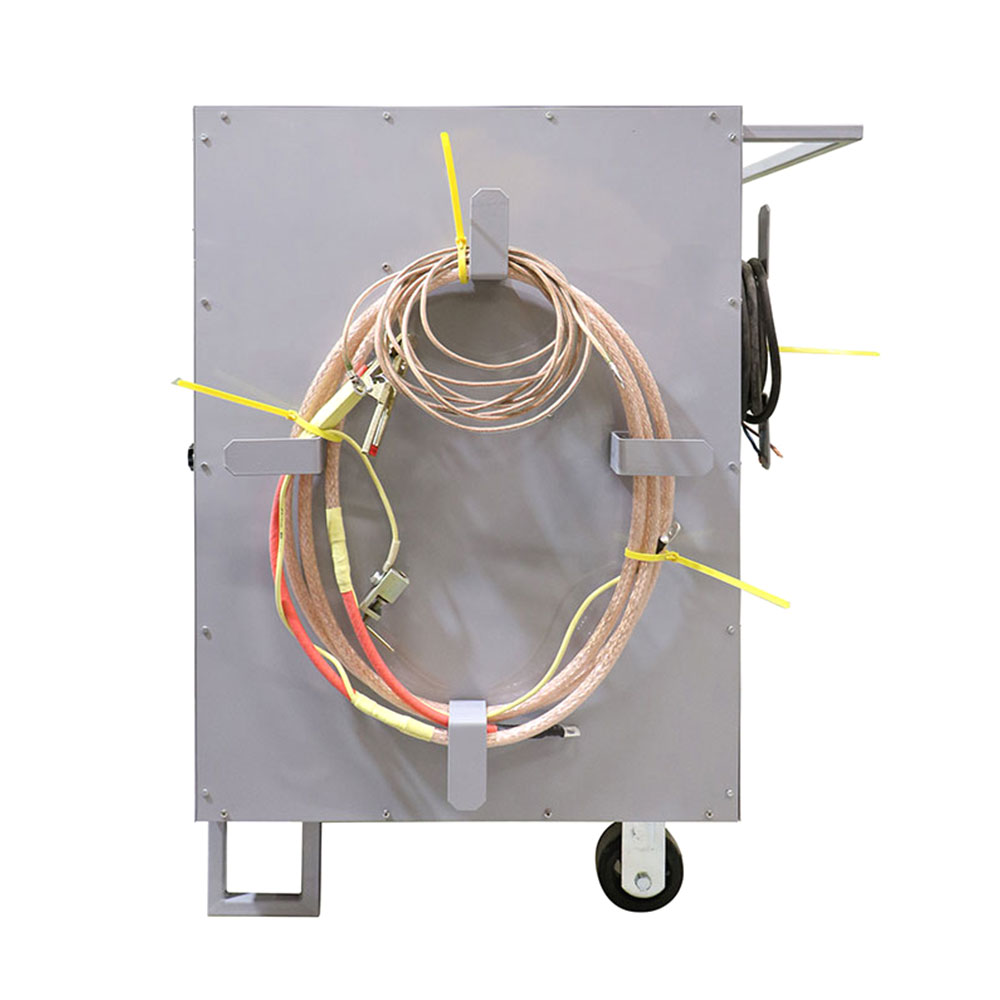

Генератор высоковольтных импульсов ГВИ-24.3000 ИДМ

Назначение генератора ГВИ-24.3000ИДМ

Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

Описание генератора ГВИ-24.3000ИДМ

В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.

Условия эксплуатации генератора ГВИ-24.3000ИДМ

Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:

• температура окружающей среды от +1°С до +35°С;
• относительная влажность не более 80% при +35°С;
• атмосферное давление от 630 до 830 мм.рт.ст.

Включение установки, после нахождения при пониженной температуре, должно производиться только после ее просушивания при температуре не ниже +10°С.

Характеристики генератора ГВИ-24.3000ИДМ

Комплектация генератора ГВИ-24.3000ИДМ
