Напоромер КМ-22Р
Напоромер КМ-22Р фото 2

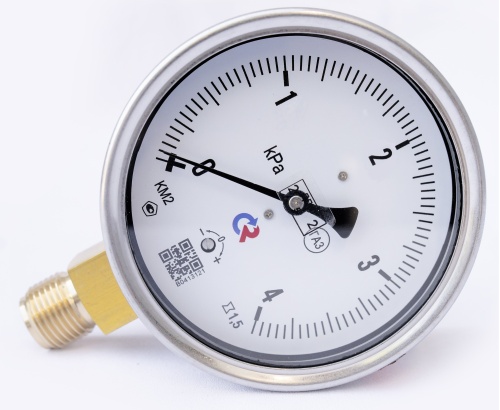

Напоромер КМ-22Р фото 3
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 00000002242

Описание товара:

Манометр для измерения низких давлений газов (напоромер) КМ-22Р кл. 1,5. Тип КМ (КВ, КМВ), серия 10 диаметром 100 мм из нержавеющей стали. Манометр - напоромер - используется для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора. Благодаря своим  конструктивным особенностям и простоте конструкции, а также читаемости показаний и широкого диапазона параметров, Манометры типа КМ от производителя «РОСМА» являются одними из самых распространенных измерительных приборов среди аналогов. Принцип их работы заключается во взаимодействии мембранной коробки на стрелку манометра через специальный передающий механизм. Манометр КМ-22 имеет диаметр корпуса 100 мм, степень защиты IP40, класс точности 1,5

Область применения: газораспределение, котельное, медицинское и лабораторное оборудование.

Другие варианты товара:
Диапазон показаний давлений, МПа:
Расположение штуцера:
Резьба присоединения:
Характеристики:
Все характеристики
Класс точности манометра
1.5
Циферблат манометра
Алюминий, шкала черная на белом фоне
Трибко-секторный механизм
Медный сплав
Материал штуцера манометра
Медный сплав
Артикул
00000002242
Чувствительный элемент
Медный сплав
Расположение штуцера
радиальное
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени
Другие варианты товара
Наименование
Диапазон показаний давлений, МПа
Расположение штуцера
Резьба присоединения
Стоимость
Наличие
В корзину
КМ-22Р(0-10kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
КМ-22Р(0-10kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
0-10kPa
радиальное
G1/2
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-10kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
КМ-22Р(0-10kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
0-10kPa
радиальное
M20х1,5
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-16kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
КМ-22Р(0-16kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
0-16kPa
радиальное
G1/2
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-16kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
КМ-22Р(0-16kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
0-16kPa
радиальное
M20х1,5
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-2,5kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
КМ-22Р(0-2,5kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
0-2,5kPa
радиальное
G1/2
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-2,5kPa)M20x1,5.1,5 Манометр низкого давления 100 мм (напоромер)
КМ-22Р(0-2,5kPa)M20x1,5.1,5 Манометр низкого давления 100 мм (напоромер)
0-2,5kPa
радиальное
M20х1,5
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-25kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
КМ-22Р(0-25kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
0-25kPa
радиальное
G1/2
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-25kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
КМ-22Р(0-25kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
0-25kPa
радиальное
M20х1,5
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-40kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
КМ-22Р(0-40kPa)G1/2.1,5 Манометр низкого давления 100 мм (напоромер)
0-40kPa
радиальное
G1/2
4 070 ₽ / шт
В наличииВ наличии
В корзину
КМ-22Р(0-40kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
КМ-22Р(0-40kPa)M20x1,5.1,5 Манометр газовый 100 мм (напоромер)
0-40kPa
радиальное
M20х1,5
4 070 ₽ / шт
В наличииВ наличии
В корзину
Показать ещё

Описание товара

Описание
Чертежи
Монтаж и эксплуатация
Карта заказа

Манометр для измерения низких давлений газов (напоромер) КМ-22Р кл. 1,5. Тип КМ (КВ, КМВ), серия 10 диаметром 100 мм из нержавеющей стали. Манометр - напоромер - используется для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора. Благодаря своим конструктивным особенностям и простоте конструкции, а также читаемости показаний и широкого диапазона параметров, Манометры типа КМ от производителя «РОСМА» являются одними из самых распространенных измерительных приборов среди аналогов. Принцип их работы заключается во взаимодействии мембранной коробки на стрелку манометра через специальный передающий механизм. Манометр КМ-22 имеет диаметр корпуса 100 мм, степень защиты IP40, класс точности 1,5

Область применения: газораспределение, котельное, медицинское и лабораторное оборудование.

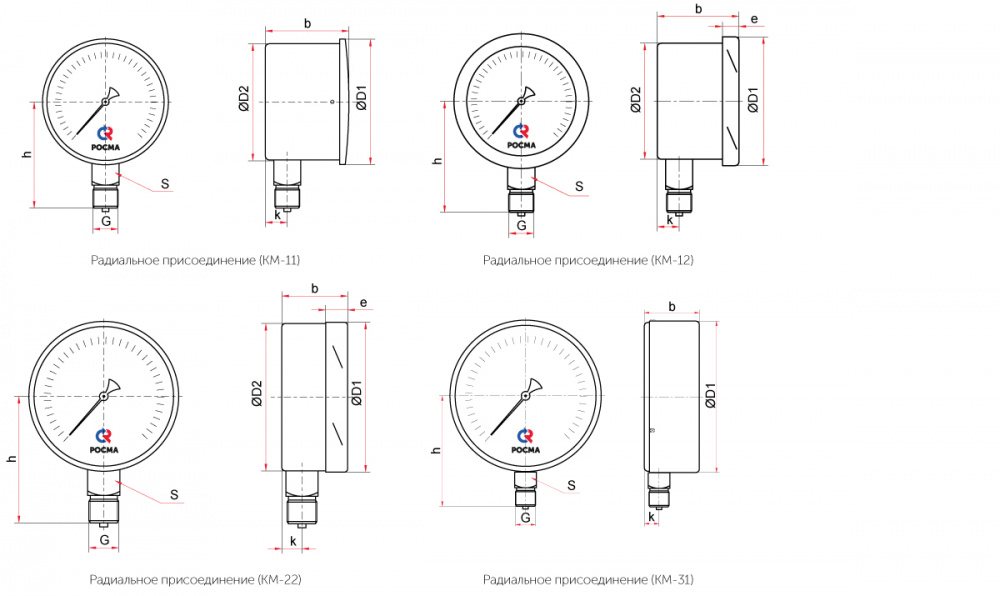

Основные размеры КМ-22Р.jpg
Основные размеры (мм), вес (кг)

Тип

Ø

D1

D2

b

e

h

k

S

G

Вес

КМ-11Р

63

67

66

45

-

57

10

14

M12×1,5

0,22

КМ-12Р

73

65

38

10

56

9

0,20

КМ-22Р

100

101

99

51

18

90

16

22

G½ или M20×1,5

0,59

КМ-31Р

150

150

-

60

-

116

1,07


Основные размеры КМ-11Т и КМ-12Т.jpg

Основные размеры (мм), вес (кг)

Тип

Ø

D1

D2

b

b1

e

S

G

Вес

КМ-11Т

63

65

65

46

71

-

14

M12×1,5

0,18

КМ-12Т

73

37

57

10

Демпфер для манометра КМ.jpg

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Схема подключения манометра КМ-22Р.jpg

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 или кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

Тип

манометр

КМ

мановакуумметр

КМВ

Диаметр корпуса

63 мм

1

100 мм

2

150 мм

3

Материал корпуса

сталь

1

нержавеющая сталь

2

Присоединение (расположение штуцера)

радиальное

Р

осевое

Т

Диапазон показаний давлений, кПа

КМ

0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60

КМВ

−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5

Резьба присоединения

63 мм

М12×1,5

100, 150 мм

G½; М20×1,5

Класс точности

63 мм

1,5 / 2,5

100, 150 мм

1,5

Степень защиты

IP40

-

IP54

IP54

Пример обозначения: КМ − 22Р.(0−10 кПа) G½. 1,5

Не можете выбрать манометр? Закажите консультацию!

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время
Обратная связь

Характеристики

Прочие
Класс точности манометра 1.5
Циферблат манометра Алюминий, шкала черная на белом фоне
Трибко-секторный механизм Медный сплав
Материал штуцера манометра Медный сплав
Артикул 00000002242
Чувствительный элемент Медный сплав
Расположение штуцера радиальное
Базовая единица PCE
Диапазон показаний давлений, МПа 0-2,5kPa
Резьба присоединения G1/2
Материал корпуса манометр Нержавеющая сталь 08Х18Н10
Диаметр корпуса, мм 100
Диапазон рабочих температур измеряемой среды, °C −65…+100
Диапазон рабочих температур окружающей среды, °C −60…+60
Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Кольцо манометра нержавеющая сталь 08Х18Н10, байонетное
Межповерочный интервал 2 года
Рабочие диапазоны Постоянная нагрузка: 3/4 шкалы; Переменная нагрузка: 2/3 шкалы; Кратковременная нагрузка: 100% шкалы
Стекло манометра Минеральное
Степень защиты IP40
Техническая документация ТУ 4212-002-4719015564-2008; ГОСТ 2405-88
Элемент каталога Напоромер КМ-22Р [82018]
