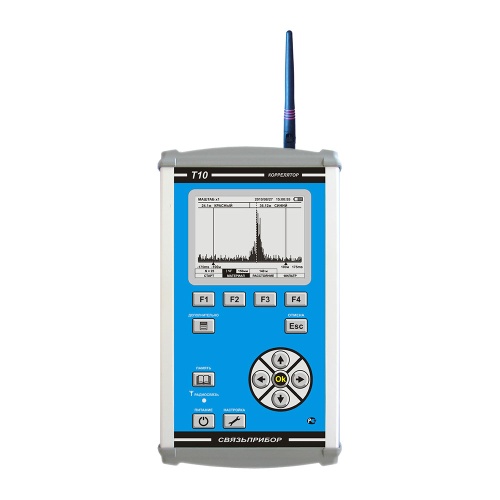

Корреляционный течеискатель "ИСКОР-210"

Параметр

Значение

Диапазоны (при скорости звука 1300 м/сек.)

100, 250, 500, 1000, 2000 м

Точность

0,1% от диапазона

Фильтр:
- верхних частот
- нижних частот

100, 300, 600 Гц, выключен
630, 1250, 2500 Гц, выключен

Дисплей

графический, LCD, 320х240 точек

Рабочая температура

-20 до +40°С

Электропитание

4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы

Время непрерывной работы (не менее)

5 ч

Зарядное устройство

встроенное

Время заряда аккумуляторов

не более 4 ч

Связь с ПК

USB 1.1

Радиосвязь с внешним модулем

2,4 ГГц

Дальность радиосвязи (при использовании штатных антенн)

до 200 м

Корпус

IP42

Размеры

125х227х45 мм

Масса

1,0 кг

Параметр

Значение

Девять режимов работы на 26 частотных диапазонах, Гц

50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)

Общий коэффициент усиления по звуковому тракту, дБ

35

Напряжение питания, В (тип элементов питания)

9+1-2,56 х 1,5 В (батареи типа “С”)

Точность определения трассы, м

±0,3

Мощность, подводимая к головным телефонам, мВт

100

Потребляемая мощность, не более, Вт

0,9

Габаритные размеры прибора, не более, мм

250х90х147

Масса, не более, кг

1,5

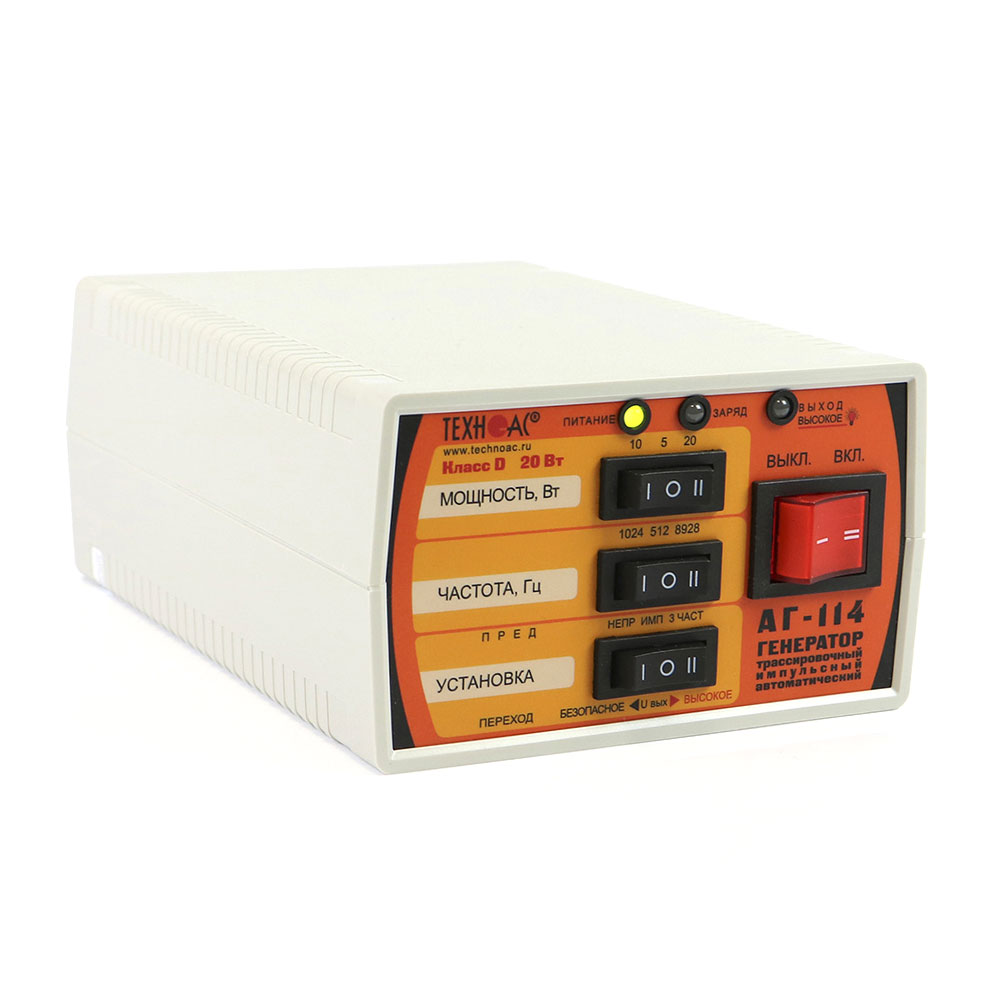

Параметр

Значение

Частоты генерируемого сигнала, Гц

Частота 1

512 ± 0,5

Частота 2

1024 ± 1

Частота 3

8928 ± 8

Режимы генерации

Режим 1

непрерывный

Режим 2

импульсные посылки

Режим 3

импульсный трехчастотный

Длительность импульса, мс

Режим 2, 3

100

Частота следования импульсов, Гц

Режим 2

1

Режим 3

2

Мощность, отдаваемая генератором в нагрузку, Вт

Мощность 1 («5 Вт»)

5 ± 1,25

Мощность 2 («10 Вт»)

10 ± 2,5

Мощность 3 («20 Вт»)

20 ± 5

Допустимое сопротивление нагрузки, Ом

любое

Диапазон сопротивлений согласованной нагрузки, Ом

Мощность 1 («5 Вт»)

0,3…1000

Мощность 2 («10 Вт»)

0,3…500

Мощность 3 («20 Вт»)

0,3…250

Напряжение на выходе, В

Ограниченное по умолчанию

36

Максимальное

72

Согласование с нагрузкой

автомат., 20-ти ступенчатое

Время согласования максимальное, не более, с

12

Допустимое внешнее напряжение питания, В

11...15

Источники питания

Встроенный аккумулятор:
- напряжение, В
- емкость, Ач

12 2,2

Сетевой блок

15 В / 4,4 А max

Время зарядки штатного аккумулятора не более, ч

5

Габаритные размеры генератора, не более, мм

190х140х80

Вес генератора в чехле, не более, кг

2,5

Параметр

Значение

Габаритные размеры прибора, не более, мм

60х130

Масса, не более, кг

0,95

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928, 1024, 512

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

№

Наименование

Количество

1

Корреляционный течеискатель Т10

1 шт.

2

Внешний модуль Т10

1 шт.

3

Сетевой адаптер 12 В, 0.5 А

2 шт.

4

Наушники

2 шт.

5

Аккумуляторные батареи Ni-Mh типа «АА»

8 шт.

6

Датчик

2 шт.

7

Удлинитель сигнального провода на катушках (25 м)

2 шт.

8

Штатив

1 шт.

9

Антенна

2 шт.

10

Трассопоисковый приемник АП-010М

1 шт.

10

Генератор трассировочный АГ-114

1 шт.

11

Электромагнитный датчик ЭМД-227М

1 шт.

12

Комплект акустического датчика АД-240

1 шт.

13

Индукционная антенна ИЭМ-301.2

1 шт.

15

Батарейки для приемника АП-010М

6 шт.

16

Источник питания AG114M.02.020

1 шт.

17

Кабель для подключения внешнего аккумулятора для генератора

1 шт.

18

Кабель для подключения нагрузки

1 шт.

19

Контакт магнитный АГ120.02.090

2 шт.

20

Штырь заземления АГ110.02.004

2 шт.

21

Сумка для батарейного отсека приемника (чехол 53113)

1 шт.

21

Сумка для комплекта (чехол 53183)

1 шт.

21

Сумка для приемника АП-010М (чехол 53108)

1 шт.

21

Сумка для антенны ИЭМ-301.2 (чехол 53107)

1 шт.

21

Сумка для генератора АГ-114 (чехол 53163)

1 шт.

21

Сумка для датчик ЭМД-227М (чехол 53186)

1 шт.

21

Сумка для корреляционного течеискателя

1 шт.

22

Руководство по эксплуатации

2 шт.
