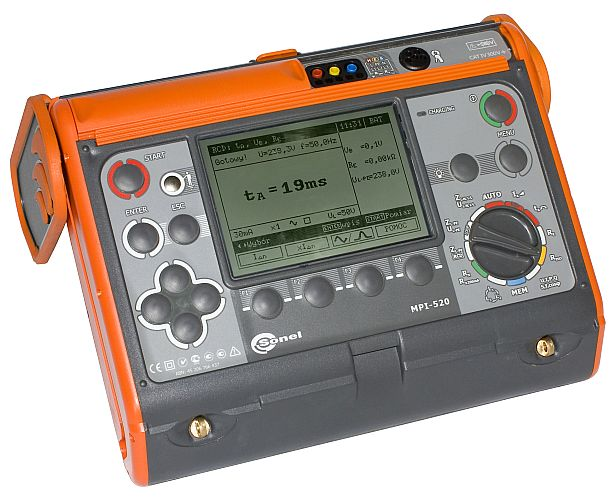

MPI-520 Измеритель параметров электробезопасности электроустановок

Диапазон

Разрешение

Погрешность основная

0…299,9 В

0,1 В

± (2 %U + 6 е.м.р.)

300…500 В

1 В

± (2 %U + 2 е.м.р.)

Диапазон

Разрешение

Погрешность основная

45,0…65,0 Гц

0,1 Гц

± (0,1% f + 1 е.м.р.)

Диапазон

Разрешение

Погрешность основная *)

0,0…99,9 мА

0,1 мА

± (5% I + 3 е.м.р.)

100…999 мА

1 мА

± (5% I +3 е.м.р.)

1,00…9,99 A

0,01 A

10,0…99,9 A

0,1 A

100…400 A

1 A

Диапазон [Вт], [ВА], [вар]

Разрешение [Вт], [ВА], [вар]

Погрешность основная *)

0,00…99,9

0,1

± (7% S + 3 е.м.р.)

100…999

1

1,00…9,99 к

0,01 к

± (7% S + 5 е.м.р.)

10,0 к…99,9 к

0,1 к

100 к…200 к

1 к

Диапазон

Разрешение

Погрешность основная

0...19,99 Ом

0,01 Ом

± (5% Zs + 3 е.м.р.)

20,0...199,9 Ом

0,1 Ом

200...1999 Ом

1 Ом

Диапазон

Разрешение

Погрешность основная

0...19,99 Ом

0,01 Ом

± (5% Zs + 5 е.м.р.) от Zs

Диапазон

Разрешение

Основная погрешность

0,055…1,999 A

0,001 A

Определяется по основной погрешности полного
сопротивления петли короткого замыкания

2,00…19,99 A

0,01 A

20,0…199,9 A

0,1 A

200…1999 A

1 A

2,00…19,99 кA

0,01 кA

20,0…40,0 кA

0,1 кA

Диапазон отображения

Разрешение

Основная погрешность

0…19,99 Ом

0,01 Ом

± (6% Zs+ 10 е.м.р.)

20,0…199,9 Ом

0,1 Ом

± (6% Zs+ 5 е.м.р.)

200…1999 Ом

1 Ом

Диапазон отображения

Разрешение

Основная погрешность

0..19,99 Ом

0,01 Ом

± (6% Zs+ 10 е.м.р.)

Диапазон отображения

Разрешение

Основная погрешность

0,058…1,999 A

0,001 A

Определяется по основной погрешности полного
сопротивления петли короткого замыкания

2,00…19,99 A

0,01 A

20,0…199,9 A

0,1 A

200…1999 A

1 A

2,00…19,99 кA

0,01 кA

20,0…40,0 кA

0,1 кA

Тип выключателя

Установка кратности

Диапазон измерения

Разрешение

Основная погрешность

Общего типа

0,5 IΔn

0..300 мс

1 мс

± (2% tA+ 2 е.м.р.)*

1 IΔn

2 IΔn

0…150 мс

5 IΔn

0…40 мс

Селективный

0,5 IΔn

0..500 мс

1 IΔn

2 IΔn

0…200 мс

5 IΔn

0…150 мс

Выбранный номинальный ток выключателя

Диапазон измерения

Разрешение

Ток измерения

Основная погрешность

10 мА

0,01 кОм ..5,00 кОм

0,01 кОм

4 мА

0…+10% RE ± 8 е.м.р.

30 мA

0,01 кОм ..1,66 кОм

12 мА

0…+10% RE ± 5 е.м.р.

100 мA

1 Ом..500 Ом

1 Ом

40 мA

0…+5% RE ± 5 е.м.р.

300 мA

1 Ом..166 Ом

120 мA

500 мA

1 Ом..100 Ом

200 мA

1000 мA

1 Ом..50 Ом

400 мA

Диапазон

Разрешение

Номинальный ток

Основная погрешность

0..9,9 В

0,1 В

0,4*IΔn

от 10% UB ± 5 е.м.р.

10...99,9 В

от 15% UB

Выбранный номинальный ток выключателя

Диапазон измерения

Разрешение

Ток измерения

Основная погрешность

10 мA

3,3..10,0 мA

0,1 мA

0,3 × IΔn..1,0 × IΔn

± 5% IΔn

30 мA

9,0..30,0 мA

100 мA

33..100 мA

1 мA

300 мA

90..300 мA

500 мA

150..500 мA

1000 мA

330..1000 мA

Выбранный номинальный ток выключателя

Диапазон измерения

Разрешение

Ток измерения

Основная погрешность

10 мA

4,0..20,0 мA

0,1 мA

0,35 × IΔn..2,0 × IΔn

± 10 % IΔn

30 мA

12,0..30,0 мA

0,35 × IΔn..1,4 × IΔn

±10 % IΔn

100 мA

40..140 мA

1 мA

300 мA

120..420 мA

500 мA

200..700 мA

Выбранный номинальный ток выключателя

Диапазон измерения

Разрешение

Ток измерения

Основная погрешность

10 мA

4,0..20,0 мA

0,1 мA

0,2 × IΔn..2,0 × IΔn

± 10 % IΔn

30 мA

12..60 мA

1 мA

100 мA

40..200 мA

300 мA

120..600 мA

500 мA

200..1000 мA

Диапазон

Разрешение

Основная погрешность

0,00…9,99 Ом

0,01 Ом

± (2% RE+ 4 е.м.р.)

10,0…99,9 Ом

0,1 Ом

± (2% RE+ 3 е.м.р.)

100…999 Ом

1 Ом

1,0…1,99 кОм

0,01 кОм

Диапазон

Разрешение

Основная погрешность

000…999 Ом

1 Ом

± (5% (RS+RE+RH) + 3 е.м.р.)

1,00…9,99 кОм

0,01 кОм

10,0…50,0 кОм

0,1 кОм

Диапазон отображения

Разрешение

Основная погрешность

0..100 В

1 В

± (2% U + 3 е.м.р.)

Диапазон

Разрешение

Основная погрешность

0,00…19,99 Ом

0,01 Ом

± (2% R + 3 е.м.р.)

20,0…199,9 Ом

0,1 Ом

200…400 Ом

1 Ом

Диапазон

Разрешение

Основная погрешность

0,00…199,9 Ом

0,1 Ом

± (3% R + 3 е.м.р.)

200…2000 Ом

1 Ом

Диапазон отображения для Un= 50В

Разрешение

Основная погрешность

0…1999 кОм

1 кОм

± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*

2,00…19,99 MОм

0,01 MОм

20,0…199,9 MОм

0,1 MОм

200…250 MОм

1 MОм

Диапазон отображения для Un= 100В

Разрешение

Основная погрешность

0…1999 кОм

1 кОм

± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*

2,00…19,99 MОм

0,01 MОм

20,0…199,9 MОм

0,1 MОм

200…500 MОм

1 MОм

Диапазон отображения для Un= 250В

Разрешение

Основная погрешность

0…1999 кОм

1 кОм

± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*

2,00…19,99 MОм

0,01 MОм

20,0…199,9 MОм

0,1 MОм

200…999 MОм

1 MОм

Диапазон отображения для Un= 500В

Разрешение

Основная погрешность

0…1999 кОм

1 кОм

± (3% RISO+ 8 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*

2,00…19,99 MОм

0,01 MОм

20,0…199,9 MОм

0,1 MОм

200…999 MОм

1 MОм

1,00…2,00 ГОм

0,01 ГОм

± (4% RISO+ 6 е.м.р.)
[± (5% RISO+ 8 е.м.р.)]*

Диапазон отображения для Un= 1000В

Разрешение

Основная погрешность

0…1999 кОм

1 кОм

± (3% RISO+ 8 е.м.р.)

2,00…19,99 MОм

0,01 MОм

20,0…199,9 MОм

0,1 MОм

200…999 MОм

1 MОм

1,00…3,00 ГОм

0,01 ГОм

± (4% RISO+ 6 е.м.р.)

Класс изоляции

Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013

Категория безопасности

IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014

Степень защиты корпуса согласно ГОСТ 14254-2015

IP54

Питание измерителя

пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)

Температура хранения

-20…+70°C

Температура рабочая

0…+50°C

Время до самовыключения

120 секунд

Количество измерений Z, RE или RCD (для щелочных батареек)

>3000 (2 измерения / минуту)

Количество измерений RISO или RCONT (для щелочных батареек)

>2000

Память результатов измерения

990 ячеек, 57500 результатов

Интерфейс

USB

№

Наименование

Описание

Количество

Индекс

1

Измеритель параметров электробезопасности электроустановок MPI-520

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

1

WMGBMPI520

2

Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»

Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам.

1

WAADAWS03

3

Зажим «Крокодил» изолированный жёлтый K02

Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.

1

WAKROYE20K02

4

Зажим «Крокодил» изолированный красный K02

Зажим типа «Крокодил»

используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.

1

WAKRORE20K02

5

Зонд измерительный для забивки в грунт 30 см

Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511.

2

WASONG30

6

Зонд острый с разъемом «банан» голубой

Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".

1

WASONBUOGB1

7

Зонд острый с разъемом «банан» желтый

Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".

1

WASONYEOGB1

8

Зонд острый с разъемом «банан» красный

Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".

1

WASONREOGB1

9

Кабель последовательного интерфейса USB

Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".

1

WAPRZUSB

10

Комплект ремней «Свободные руки»

Предназначены для освобождения рук при проведении измерений.

1

WAPOZSZEKPL

11

Отсек для батареек LR14

Отсек для использования в качестве элементов питания обычные батарейки или аккумуляторы типоразмером LR14. Данный отсек можно использовать взамен стандартного аккумулятора в приборах MRU-120/200, MPI-520/525/530. Если использовать аккумуляторы, то зарядку необходимо производить во внешнем зарядном устройстве.

1

WAPOJ1

12

Провод измерительный 1,2 м с разъемами «банан» голубой

Предназначен для проведения измерений до 1000 В.

1

WAPRZ1X2BUBB

13

Провод измерительный 1,2 м с разъемами «банан» желтый

Предназначен для проведения измерений до 1000 В.

1

WAPRZ1X2YEBB

14

Провод измерительный 1,2 м с разъемами «банан» красный

Предназначен для проведения измерений до 1000 В.

1

WAPRZ1X2REBB

15

Провод измерительный 15 м на катушке с разъемами «банан» голубой

Используется для проведения измерений приборами серии MRU, MPI и LKZ-700.

1

WAPRZ015BUBBSZ

16

Провод измерительный 30 м на катушке с разъемами «банан» красный

Используется для проведения измерений приборами серии MRU, MPI и LKZ-700.

1

WAPRZ030REBBSZ

17

Футляр L2

Предназначен транспортировки прибора.

1

WAFUTL2
