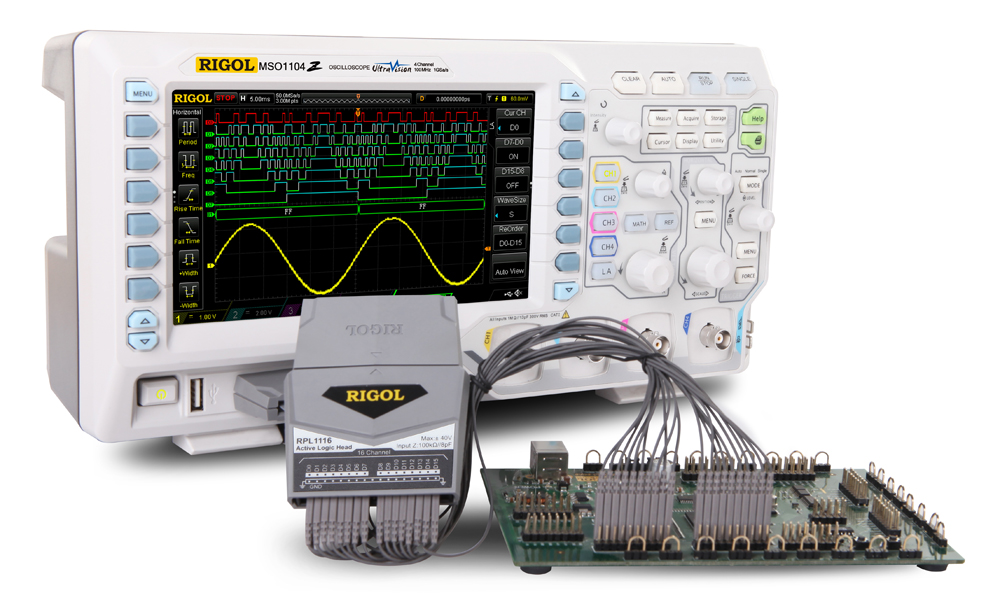

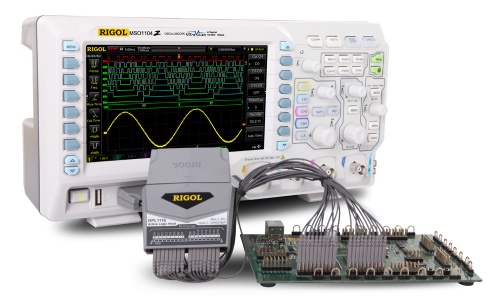

MSO1104Z (с ЛА) Осциллограф смешанных сигналов RIGOL с логическим анализатором

Характеристика

Значение

Полоса пропускания

100 MГц

Режим дискретизации

Реальное время

Количество каналов

4 аналоговых + 16 цифровых

Минимальная детектируемая длительность импульса

Цифровые каналы:
10 нс

Регистрация

Режим

Обычный
Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Высокое разрешение 12 бит

Макс. дискретизация (реальное время)

Аналоговые каналы:
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)

Цифровые каналы:
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

Аналоговые каналы:
1 MΩ±1% || 15 пФ ±3 пФ

Цифровые каналы:
100 кΩ±1% || 8 пФ ±3 пФ

Учет ослабления пробников

0,01х-1000х с шагом 1-2-5

Максимальное входное напряжение

Аналоговые каналы:
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п

Цифровые каналы:
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п

Ограничение полосы пропускания

20 МГц, полный диапазон

Параметры
горизонтальной системы

Скорость захвата осциллограмм

30000 осц./сек

Интерполяция

(sin x)/x

Глубина записи

Аналоговые каналы:
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция)
Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция)
Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция)

Цифровые каналы:
12 М (8 каналов) / 6 М (16 каналов)
24 М (8 каналов) / 12 М (16 каналов) опция

Коэффициент развертки

5 нс/дел ~ 50 с/дел, с шагом 1~2~5

Погрешность временной базы

≤±25 ppm

Максимальная задержка

Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с

Режимы

Y-T, X-Y, самописец, задержка

Параметры вертикальной системы

Вертикальное разрешение

Аналоговые каналы:
8 бит

Цифровые каналы:
1 бит

Аналоговые каналы

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел )

Полоса пропускания для аналогового периодического сигнала

DC ~ 100 МГц

Полоса пропускания для однократного сигнала

DC ~ 100 МГц

Низкочастотный предел

≤5 Гц ( на входе BNC)

Время нарастания

≤3,5 нс (типичное)

Погрешность коэф. усиления

<10 мВ: ±4% от полной шкалы
≥10 мВ: ±3% от полной шкалы

Погрешность смещения

±0,1 дел ±2 мВ ±1%смещения

Изоляция между каналами

≥40 дБ

Цифровые каналы

Пороги

1 группа из 8 каналов, настраиваемые

Уровень порогов

TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем

Диапазон значений порогов

±15 В с шагом 10 мВ

Погрешность установки порога

±(100 мВ + 3% от установленного значения)

Макс. динамический диапазон

±10 В + значение порога

Мин. размах напряжения

500 мВп-п

Вертикальное разрешение

1 бит

Измерения

Курсорные

ручные (ΔV, ΔT, 1/ΔT), слежение, авто

Автоматические

Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓

Отображение

5 измерений одновременно

Статистика

Среднее, максимальное, минимальное, девиация, количество измерений

Частотомер

встроенный, 6 разрядов

Математические операции

A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs

FFT окна

прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник

Шкала для FFT окна

dB/dBm, Vrms

Количество шин для декодирования

2

Декодирование

Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

Характеристики

Значене

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Режим запуска

Авто, обычный, одиночный

Фильтрация

Срез ФВЧ (75 кГц), ФНЧ (75 кГц)

Блокировка уровня запуска

16 нс ~ 10 с

Чувствительность триггера

1 дел (< 5 мВ); 0,3 дел (>5 мВ)

Запуск по фронту

нарастающий, спадающий, нарастающий & спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

диапазон установок

8 нс ~ 10 с

Запуск по ранту
(опция AT-DS1000)

условие запуска

положительная или отрицательная полярность: >, <, внутри диапазона <>

диапазон установок

8 нс ~ 4 с

Запуск по окну
(опция AT-DS1000)

Фронт

нарастающий, спадающий, нарастающий & спадающий

Позиция запуска

Вход, выход, время

Ширина окна (время)

8 нс ~ 4 с

Запуск по N фронту
(опция AT-DS1000)

Тип фронта

нарастающий, спадающий

Время

16 нс ~ 10 с

Номер фронта

1 ~ 65535

Скорость нарастания (Slope)

Скорость сигнала

положительная или отрицательная полярность: >, <, внутри диапазона <>

Условие запуска

8 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Cтандарт

480P, 576P HDTV

Запуск по шаблону

Установка шаблона

H, L, X, нарастающий фронт, спадающий фронт

Запуск по задержке
(опция AT-DS1000)

Фронт

нарастающий, спадающий

Условие задержки

>, <, внутри интервала<>, вне интервала ><

Длительность задержки

8 нс ~ 10 с

Запуск по истечении времени (TimeOut)
(опция AT-DS1000)

Фронт

нарастающий, спадающий, нарастающий & спадающий

Установка времени

16 нс ~ 10 с

Запуск по длительности события

Установка

H, L, X

Условие запуска

>, <, внутри интервала<>

Длительность

8 нс ~ 10 с

Запуск Установка / Удержание (Setup / Hold)

Фронт

нарастающий, спадающий

Установка

H, L

Время установки

8 нс ~ 1 с

Время удержания

8 нс ~ 1 с

RS-232/UART запуск
(опция AT-DS1000)

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User

Разрядность

5 bit, 6 bit, 7 bit, 8 bit

I2C запуск
(опция AT-DS1000)

Условие запуска

Start, Restart, Stop, Missing Ack, Address, Data, A&D

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF

Длина

1 ~ 5 байт

SPI запуск
(опция AT-DS1000)

Условие

TimeOut

Значение удержания

16 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Характеристика

Значение

Количесто каналов

2

Частота дискретизации

200 Мвыб/сек

Вертикальное разрешение

14 бит

Максимальная частота

25 МГц

Стандартные формы

Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC

Пользовательские формы

Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы

Синус

Диапазон частот

0,1 Гц ~ 25 МГц

Нелинейность АЧХ

0,5 дБ (относительно 1 кГц)

Гармонические искажения

-40 дБн

Негармонические искажения

-40 дБн

Общие гармонические искажения

1%

Отношение сигнал / шум

40 дБ

Меандр/Импульс

Диапазон частот

0,1 Гц ~ 15 МГц

Время нарастания / спада

<15 нс

Выброс

<5%

Коэффициент заполнения

10% ~90%

Разрешение (коэффициент заполнения)

1% до 10 нс (что больше)

Мин. длительность импульса

20 нс

Разрешение (длительность импульса)

10 нс или 5 бит (что больше)

Джиттер

500 пс

Треугольный

Диапазон частот

0,1 Гц ~ 100 кГц

Линейность

1%

Симметрия

0% ~100%­­­

Шумовой

Полоса

25 МГц

Пользовательские формы

Диапазон частот

0,1 Гц ~ 1 МГц

Произвольная форма

Диапазон частот

0,1 Гц ~ 10 МГц

Глубина записи

2 ~ 16 К точек

Частота

Точность

100 ppm (<10 кГц); 50 ppm (>10 кГц)

Разрешение

0,1 Гц или 4 бит (что больше)

Амплитуда

Диапазон

20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)
10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)

Точность

2% (1 кГц)

Разрешение

100 мкВ или 3 бит (что больше)

Смещение
постоянной составляющей

Диапазон

±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)

Точность

2% (1 кГц)

Разрешение

100 мкВ или 3 бит (что больше)

Тип дисплея

диагональ 7” , ЖК, TFT матрица

Разрешение дисплея

800 (по горизонтали) × 480 (по вертикали) точек

Количество цветов

160 000 цветов

Послесвечение

мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Тип отображения

векторный, точками

Выходное напряжение (типичное)

амплитуда 3 Вп-п

Частота (типичное)

Меандр 1 кГц

Стандартный

USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)

Напряжение

100 ~ 240 Вэфф. AC, 45 ~ 440 Гц

Потребляемая мощность

<50 Вт

предохранитель

2 A, T тип, 250 В

Габаритные размеры

323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)

Вес

Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
