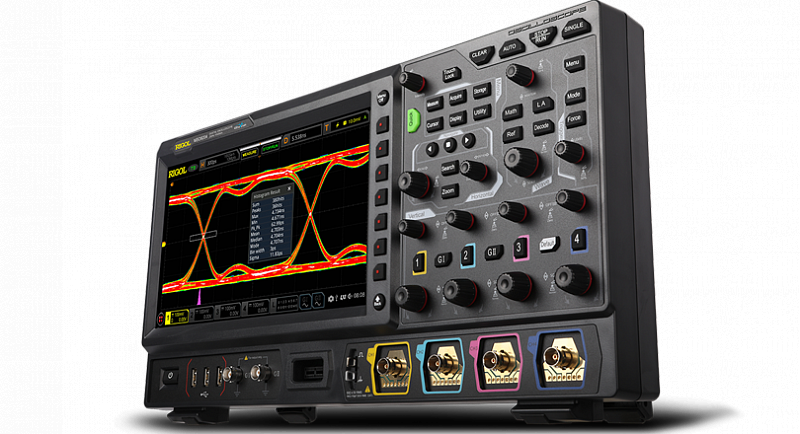

MSO8204A Rigol Осциллограф смешанных сигналов

Краткие характеристики MSO8204A

• Прибор MSO8204A 7 в 1.
• Каналов аналоговых: 4.
• Каналов цифровых: 16 (опция).
• Полоса: 2 ГГц (3 ГГц опция).
• Дисплей сенсорный: 10,1 дюйм.
• АЦП: 8 бит (разрешение 8 бит).
• Технология прибора: UltraVision II.
• Захват (скорость): 600 тыс. осцил/с.
• Память max устройства: 500 Мточек.
• Дискретизация (max частота): 10 Гвыб/с.
• Размеры Rigol MSO8204A габаритные:- 41,0 х 22,4 х 13,5 см.
• Вес измерительного тех. средства: 4,0 кг.
• Интерфейсы осциллографа:- USB Host/Device, USB-GPIB (опция), LAN, HDMI.
• Производство MSO8204A: Rigol Technologies.

• осциллограф
• 3 полосы пропускания: 750 МГц, 1.5 ГГц и 2 ГГц; с возможностью обновления полосы
• Частота дискретизации до 10 Гвыб.\с
• 4 аналоговых канала, 16 цифровых каналов (пробник покупается отдельно) + вход внешнего запуска
• Память до 500 млн. точек
• Скорость захвата осциллограмм до  600,000 осцилл./с
• Пробники на 500 МГц в стандартном комплекте поставки
• 2 пассивных пробника на 1.5 ГГц в комплекте с MSO8154A / MSO8204A
• логический анализатор
• Прибор MSO8204A поддерживает 16 цифровых каналов с пробников RPL2316
• Память на цифровые каналы 62.5 млн. точек
• Частота дискретизации до 1.25 Гвыб.\сек
• Запись и прокрутка сигнала в памяти осциллографа, а не ограниченна экраном
• Запуск и декодирование сигналов по цифровым \ аналоговым каналам
• Возможность группировки цифровых каналов
• анализатор спектра
• БПФ в стандартной комплектации осциллографа MSO8204A, память до 1 млн. точек
• Полоса определяется макс. полосой осциллографа
• Одновременное отображение до 4 операций на экране
• Цветовая индикация “мощности” сигнала
• Отображение до 15 пиковых значений в таблице событий
• генератор сигналов( опция )
• 2 выходных канала у осциллографа RIGOL MSO8204A
• 13 форм выходного сигнала
• Частота до 25 МГц
• Дискретизация до 200 Мвыб.\с
• Модуляция, свипирование
• вольтметр
• измерение напряжения постоянного/переменного тока, среднеквадратичного значения/AC+DC RMS ( 3 разряда)
• звуковой сигнал при достижении или превышении предельных значений
• Частота до 25 МГц
• Отображение последних результатов измерений в виде диаграммы и отображение экстремумов за последние 3 секунды
• частотомер
• Частотомер 3 или 6 разрядов (выбирается пользователем)
• Поддержка статистики макс. и мин. значений
• 48-битный сумматор
• анализатор протоколов.
• Осциллограф MSO8204A поддерживает: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay, и MIL-STD-155

Описание (краткое) осциллографа Rigol MSO8204A

MSO8204A – модель с 4 каналами аналоговыми и с 16 каналами цифровыми (опционально) современного осциллографа настольного типа 2 ГГц (опционально 3 ГГц) полосой, на базе «Phoenix» чипсета, из серии Rigol MSO8000A, созданного по новейшей технологии UltraVision II ведущими специалистами Rigol Technologies. Эти инновационные решения и запатентованные разработки создают высокую интеграцию функций прибора и возможность по сбору данных при измерениях до 10 Гвыб частотой дискретизации. Осциллограф MSO8204A имеет удобный для эксплуатации интерфейс, дисплей сенсорный (мультитач) 10,1 дюймов, обладает прекрасными характеристиками, легким управлением, что позволяет использовать его для решения неординарных задач при испытаниях, тестировании, разного рода измерениях.

Осциллограф Rigol MSO8204A позволяет измерять частотные, временные, амплитудные характеристики сигналов; проводить математические преобразования. Низкий уровень шума прибора позволяет делать анализ сигналов точнее. За счет высокой скорости по захвату MSO8204A легко обнаруживает аномалии. Хорошая память поддерживает частоту дискретизации на максимальном уровне длинный отрезок времени и позволяет увидеть подробные детали осциллограммы.

Модель Rigol MSO8204A включает в себя 7 приборов (7 в 1): осциллограф цифровой, анализатор логический, генератор AWG (опция), анализатор спектра, частотомер/счетчик, вольтметр, анализатор протоколов (опция). Осциллограф Rigol с цифровыми 16 каналами способен тестировать одновременно ряд сигналов аналоговых/цифровых, что способствует анализу цифровых/смешанных сигналов. Прибор нашел обширное применение своих качеств, в том числе в научных/исследовательских лабораториях, в сервисных/ремонтных центрах для диагностики/отладки/тестирования электронных систем и компонентов, а также для обучения технического персонала. На Rigol MSO8204A осциллограф описание и руководство по эксплуатации можно найти во вложенных документах выше. Полный модельный ряд данной серии представлен ниже.

Модельный ряд осциллографов серии MSO8000

Особенности осциллографа Rigol MSO8204A

• Rigol MSO8204A - прибор 7 в 1.
• Тип: цифровой, настольный осциллограф.
• Технология Rigol: UltraVision II.
• Количество каналов аналоговых: 4.
• Количество каналов цифровых: 16 (опция).
• Полоса Rigol MSO8204A: 2 ГГц (3 ГГц опц.).
• Разнотипные измерения, автоматических 41.
• Дисплей «мультитач», 10,1 дюймовый.
• Захват (скорость): 600 тыс. осцилл/с.
• Память Rigol MSO8204A: 500 Мточек.
• Дискретизация (max частота): 10 Гвыб/с.
• Имеется память оперативная прибора.
• Запуск/визуализация/декодирование трафика.
• Отличный поиск проблем в цифровых потоках.
• Анализ джиттера расширенный/глазковая диаграмма.
• Между запуском/усилением «мертвая зона» минимум.
• Интерфейсы осциллографа:- USB Host/Device, USB-GPIB (опция), LAN, HDMI.
• Современный дизайн осциллографа MSO8204A, удобное управление.

Преимущества осциллографа Rigol MSO8204A

• Rigol MSO8204A – прибор 7 в 1 и включает в себя: осциллограф цифровой, анализатор логический, генератор AWG (опция), анализатор спектра, частотомер/счетчик, вольтметр, анализатор протоколов (опция).
• Дисплей сенсорный, диагональю 10,1 дюймов «мультитач», больной комплект кнопок, ручек и мышь способствуют удобному анализу сигнала.
• Опция MSO8000-JITTER дает возможность осциллографу MSO8204A проводить анализ в реальном времени джиттера/глазковой диаграммы. Это позволяет отлаживать исправлять в каналах цифровых искажения. С помощью глазковой диаграммы легко оценить качество передачи сигналов (цифровых), увидеть помехи в системе между кодами, значительно улучшить все характеристики системы.
• Обладая быстрым захватом MSO8204A, прилично сокращается нужное для обнаружения визуально переходных процессов время. Поэтому подробный детализированный анализ осуществляется с высочайшей точностью.
• Модель MSO8204A, а также другие модели из серии MSO8000A производят декодирование одновременно до 4 шин (последовательных), включая: SPI, LIN, RS232/UART, I2C, FlexRay, CAN, MILSTD-1553, I2S.
• Осциллограф MSO8204A имеет отличную длину записи в 500 mpts, которая позволяет искать при высокочастотной дискретизации в цифровых потоках сложные проблемы. Захват сигнала (600 тыс. осцилл/сек) помогает увеличить число наблюдаемых случайных/нерегулярных событий.
• В приборе увеличенная эффективность отладки/тестирования за счет хорошей скорости (600 000 осц/сек) захвата, которая способствует оперативному определению сигналов и случайных событий.
