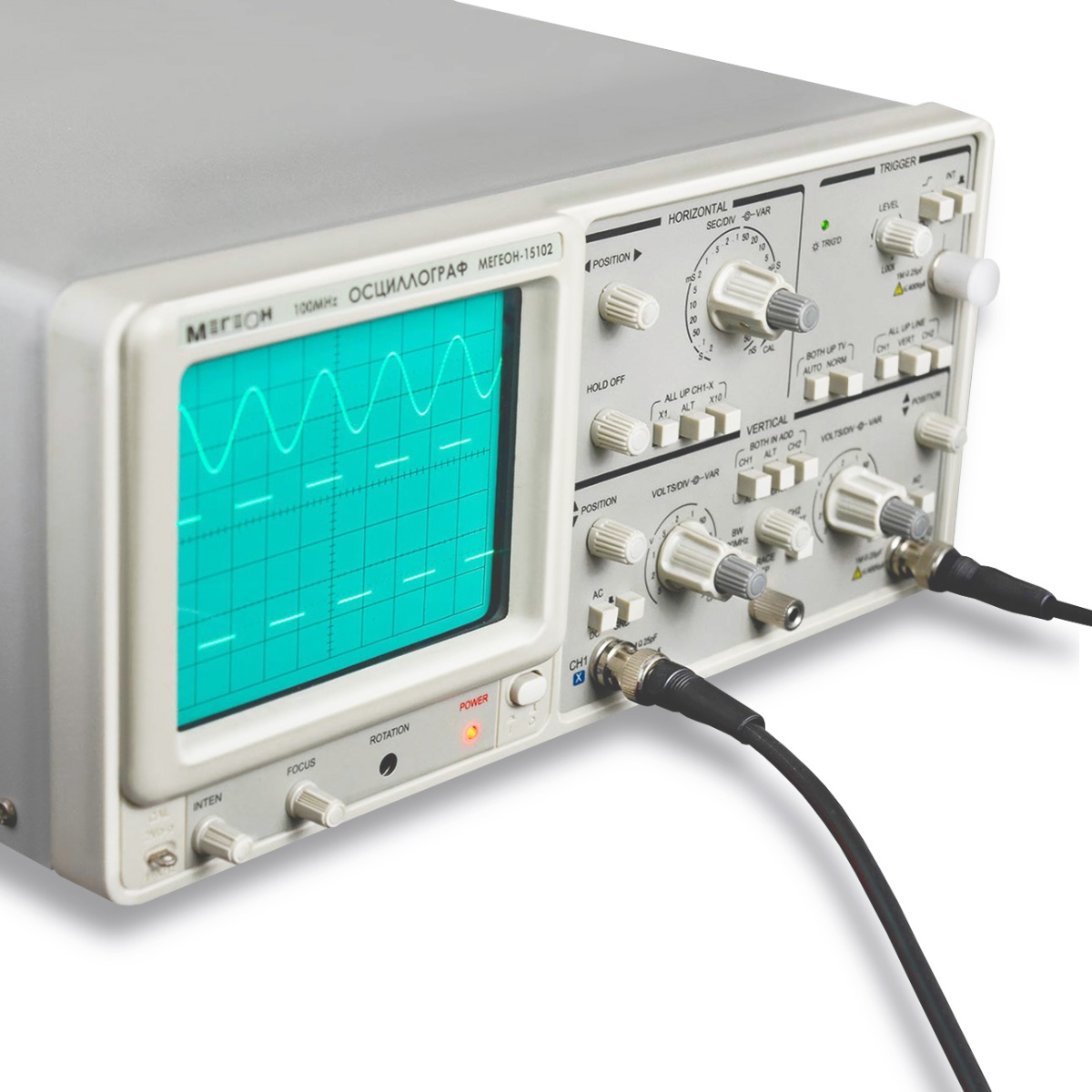

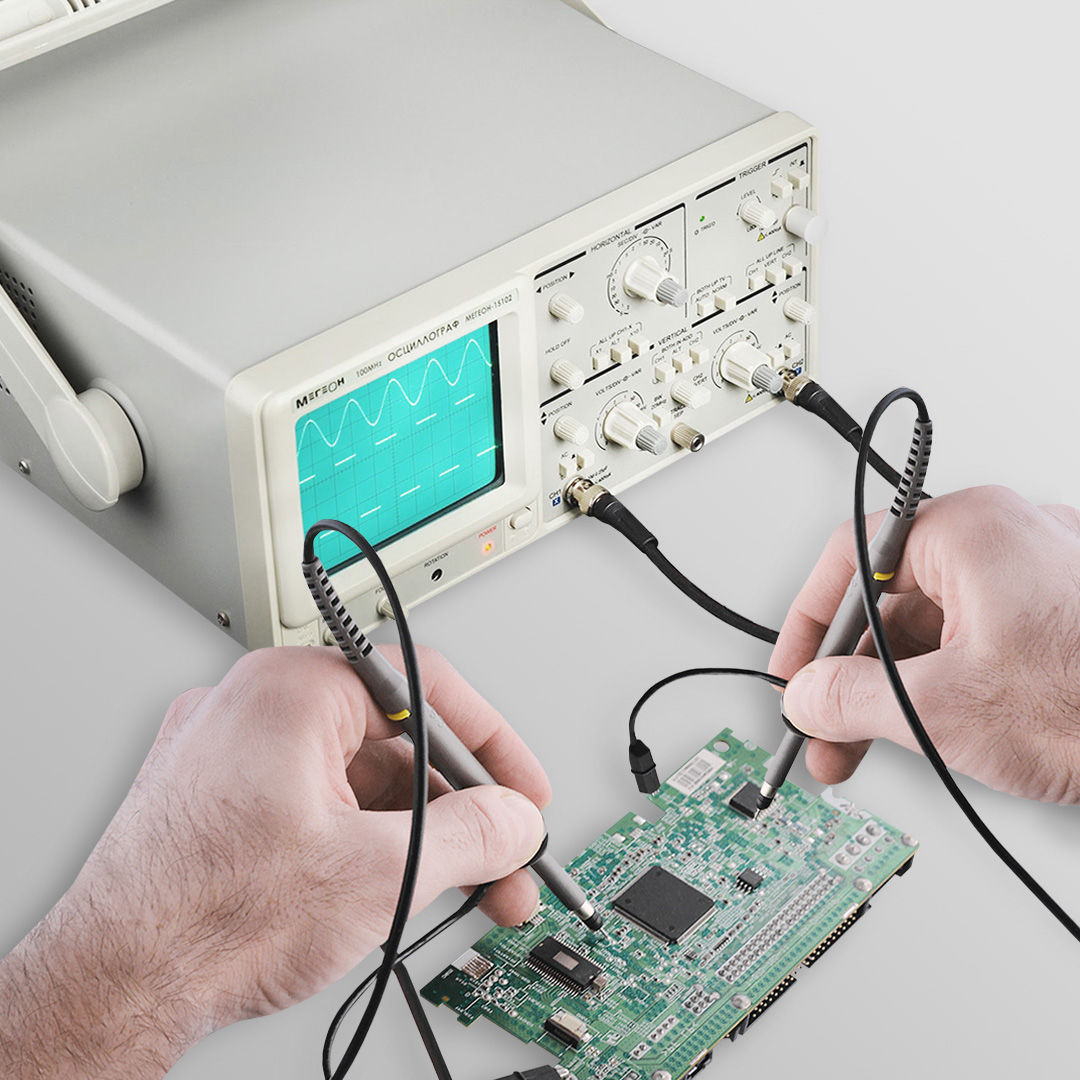

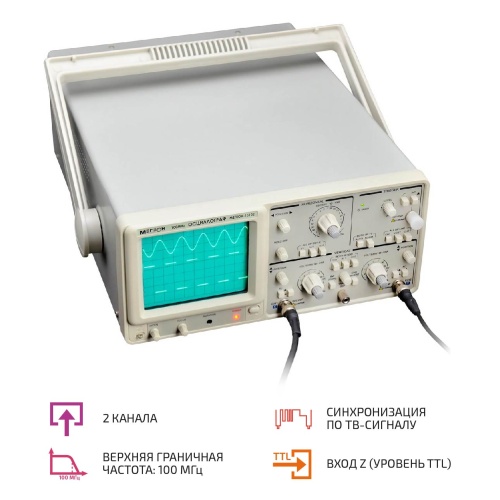

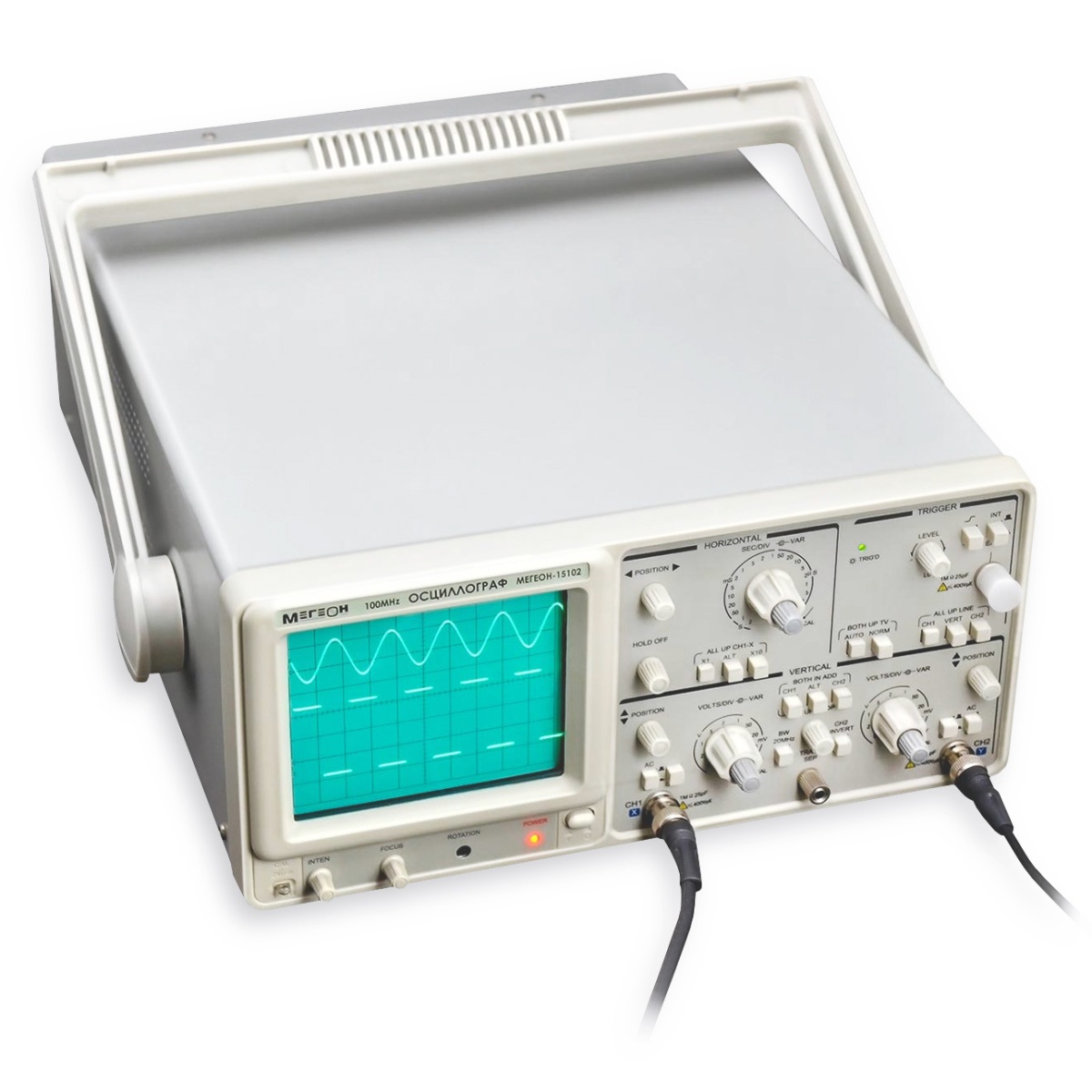

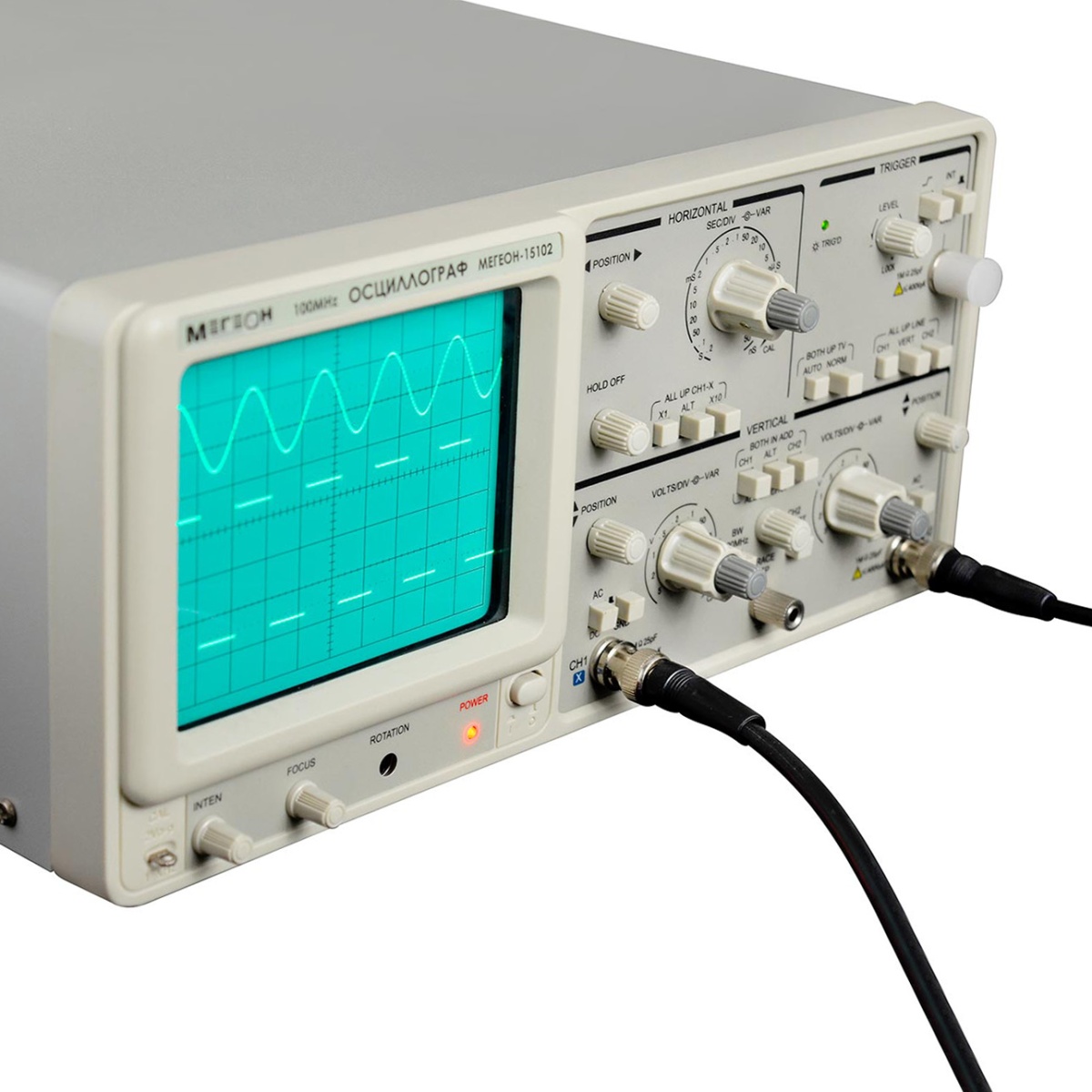

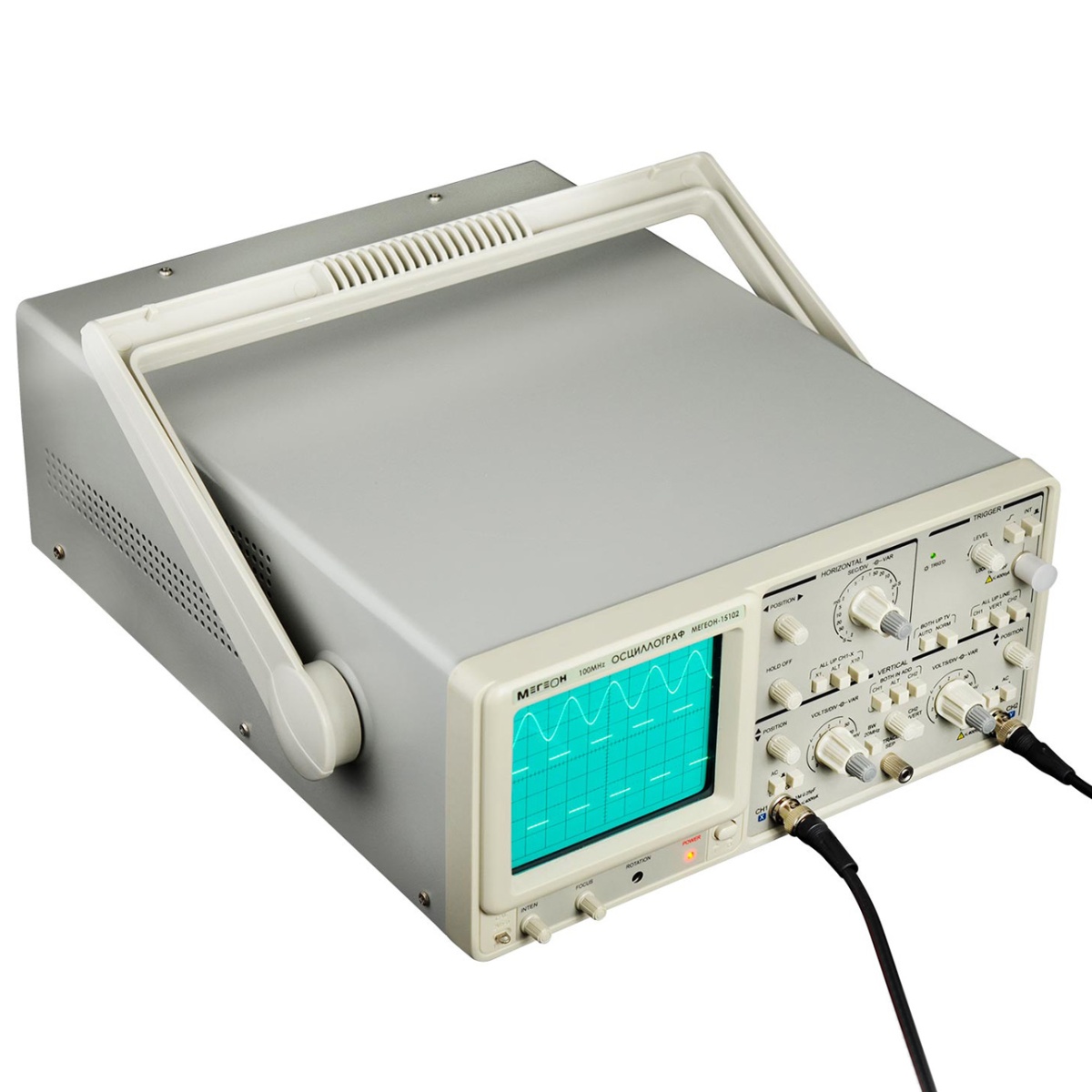

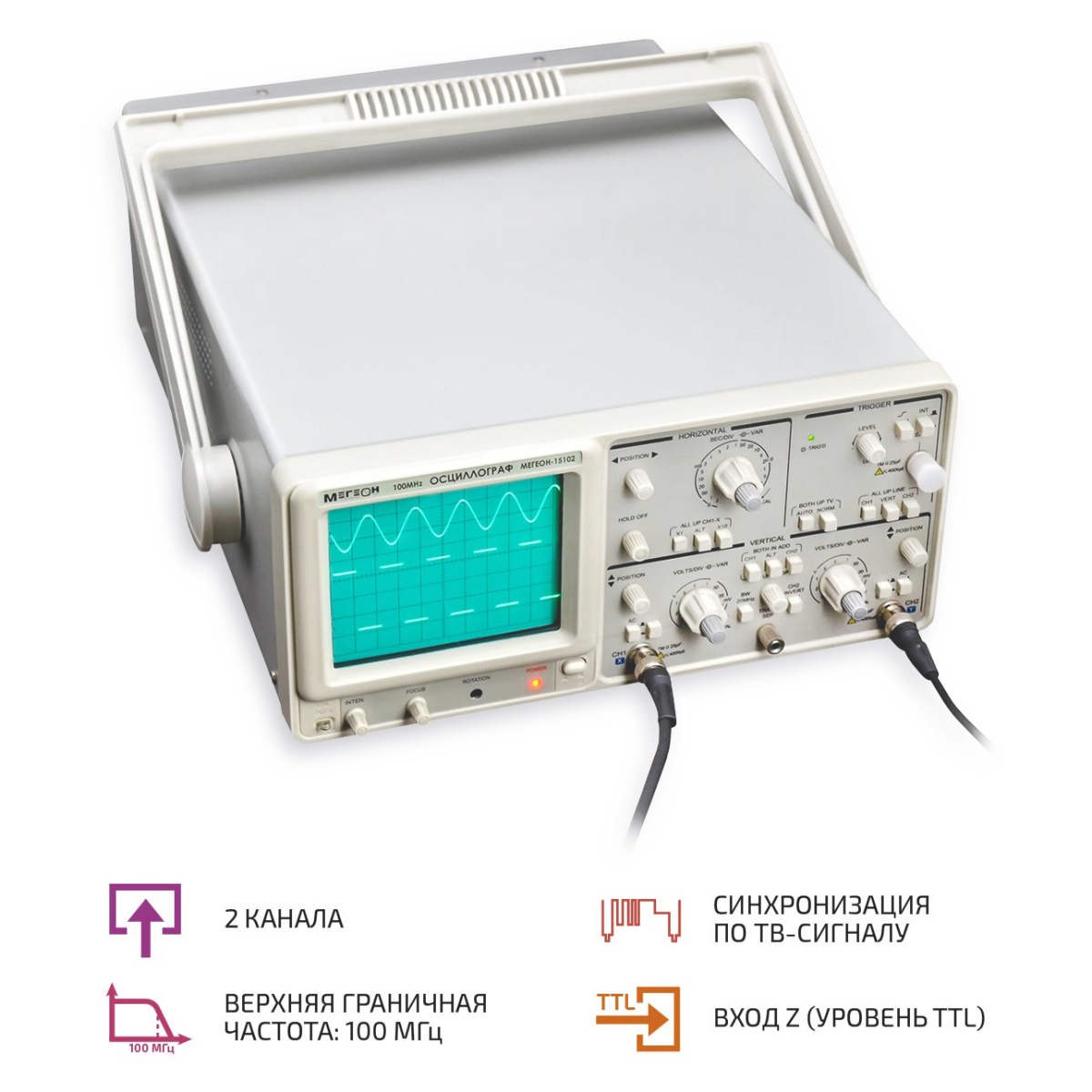

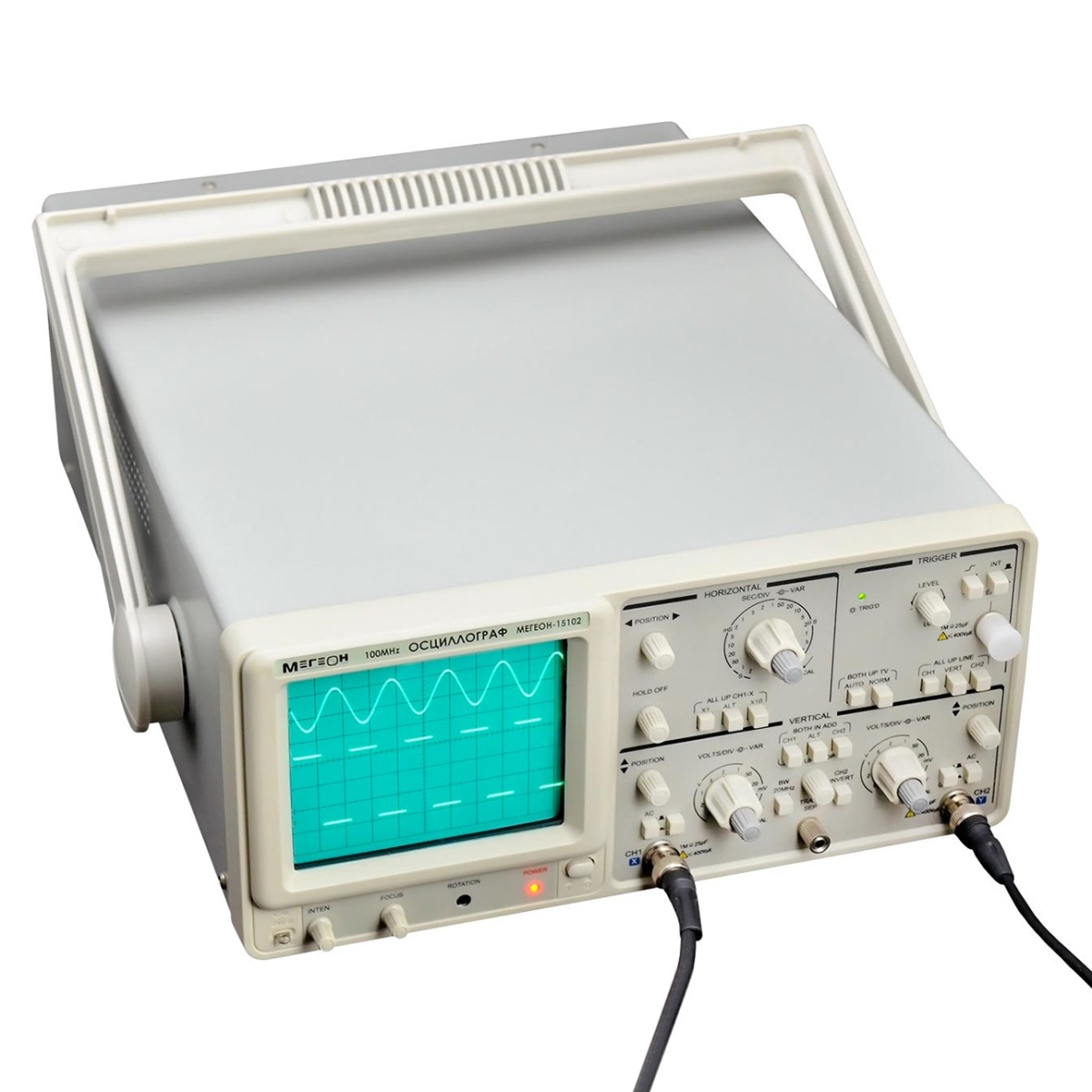

Осциллограф аналоговый два канала МЕГЕОН 15102

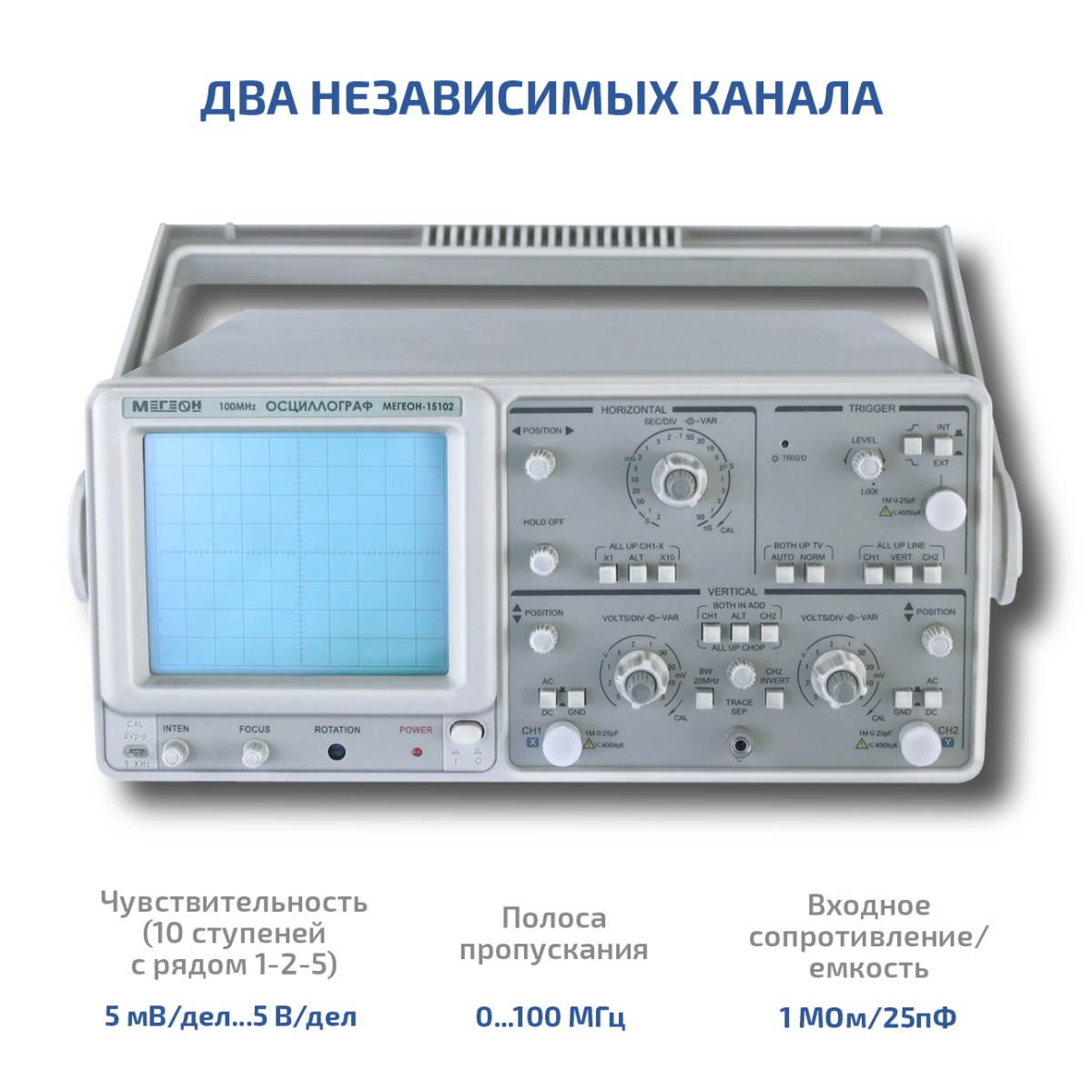

Основные характеристики

Количество каналов

2

Полоса пропускания

0 — 100 МГц

Канал вертикального отклонения.

Чувствительность

5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5

Погрешность

±5 %

Плавная регулировка

Перекрытие по диапазону не менее 2,5 раза

Полоса пропускания

0...100 МГц

Время нарастания сигнала

5 мВ...5 В/дел: не более 3,5 нс

Входное сопротивление/емкость

1 МОм/25пФ

Режимы отображения осциллограмм

Канал 1.

Канал 2.

Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно.

Алгебраическое сложение каналов 1 и 2.

Частота коммутации каналов в режиме « CHOP »

~ 400 кГц

Режимы работы входов

АС: закрытый вход;

DC: открытый вход;

GND: Вход усилителя отключается от источника сигнала и заземляется.

Максимальное входное напряжение

Закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц);

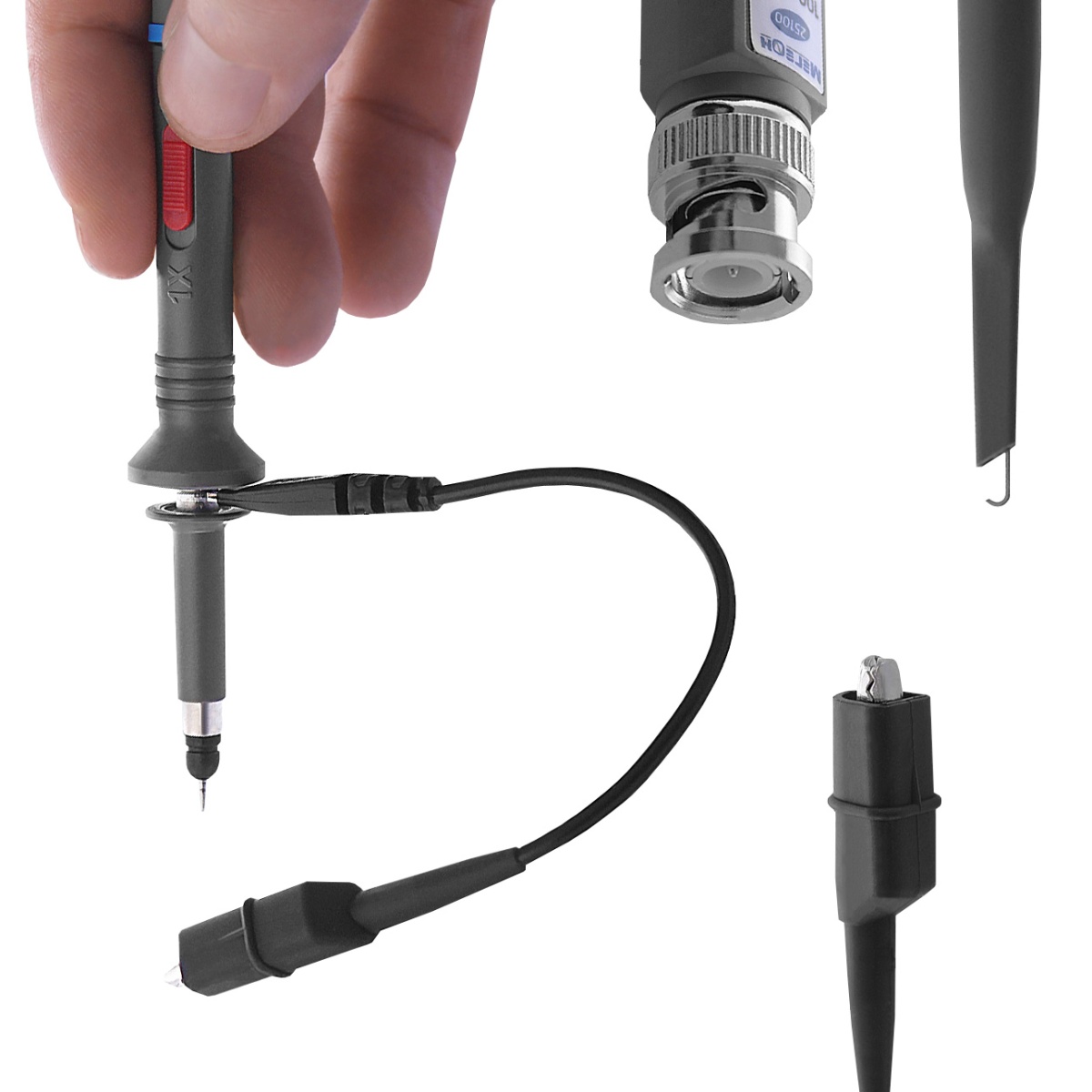

При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала);

При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала).

Тракт синхронизации

Источники синхронизации

Синхронизация по сигналу Каналу 1;

Синхронизация по сигналу Каналу 2;

Синхронизация от сети питания;

Синхронизация от внешнего источника.

Полярность сигналов для синхронизации

+ /-

Чувствительность синхронизации

20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В

20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В

Режимы работы схемы синхронизации

Ждущая, автоматическая, от ТВ-сигнала.

Канал горизонтального отклонения.

Коэффициенты развертки

50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5

Погрешность

±5 %,

Диапазон плавной регулировки чувствительности

Не менее 2,5 раза

Дополнительный множитель развертки

х10

Режим X-Y.

Полоса пропускания

DС ~ 1 МГц

Ошибка разности фаз X-Y

Не более 3° в полосе 0 ... 50 кГц

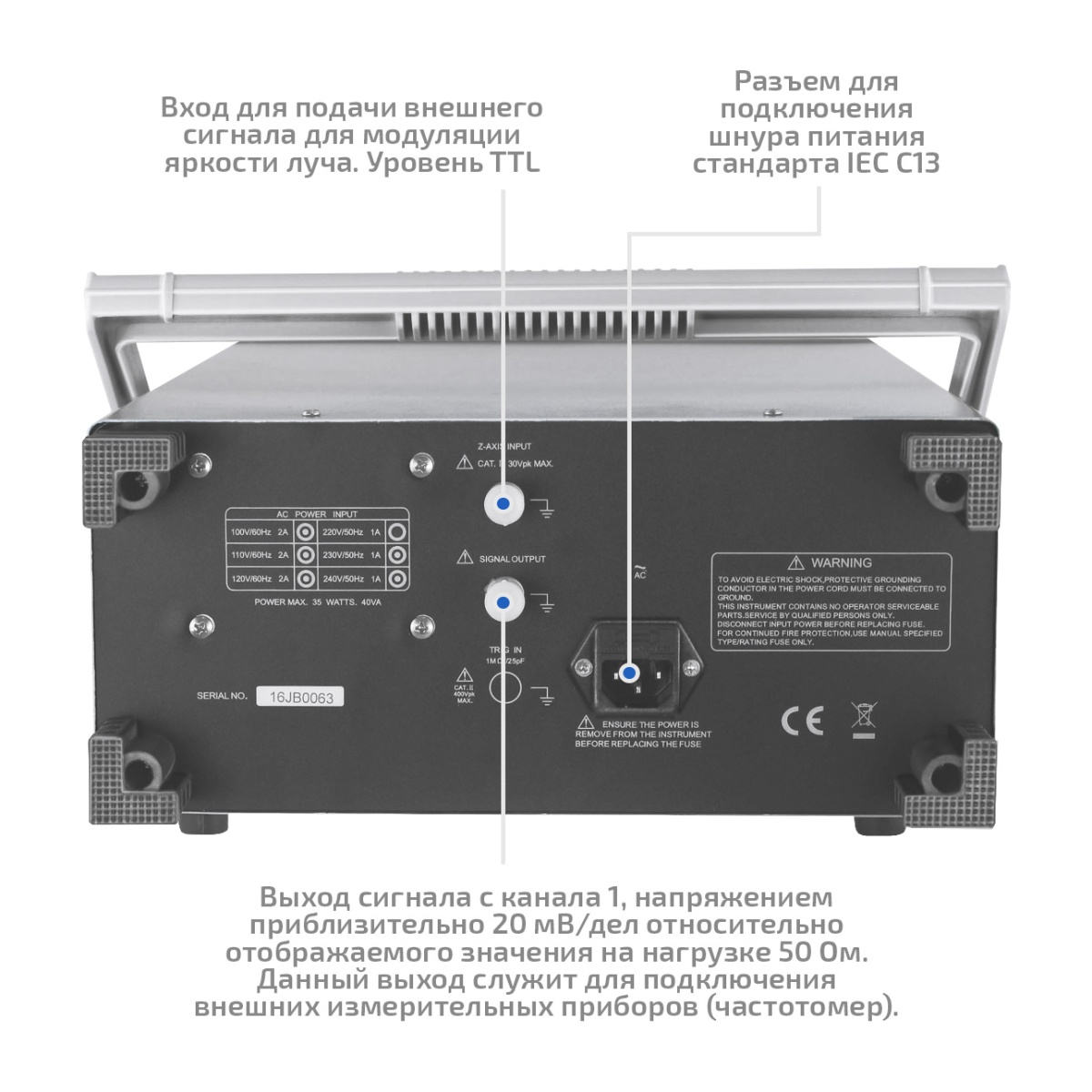

Z-вход.

Чувствительность

5 В (уровень TTL)

Полоса частот

DC - 1 МГц

Входное сопротивление

10 кОм

Максимальное входное напряжение

50 В (DC + АС пик)

Дисплей

Тип

Электронно-лучевая трубка

Размер активной области

80мм Х 100мм

Общие характеристики

Потребляемая мощность, не более

35Вт (40 ВА)

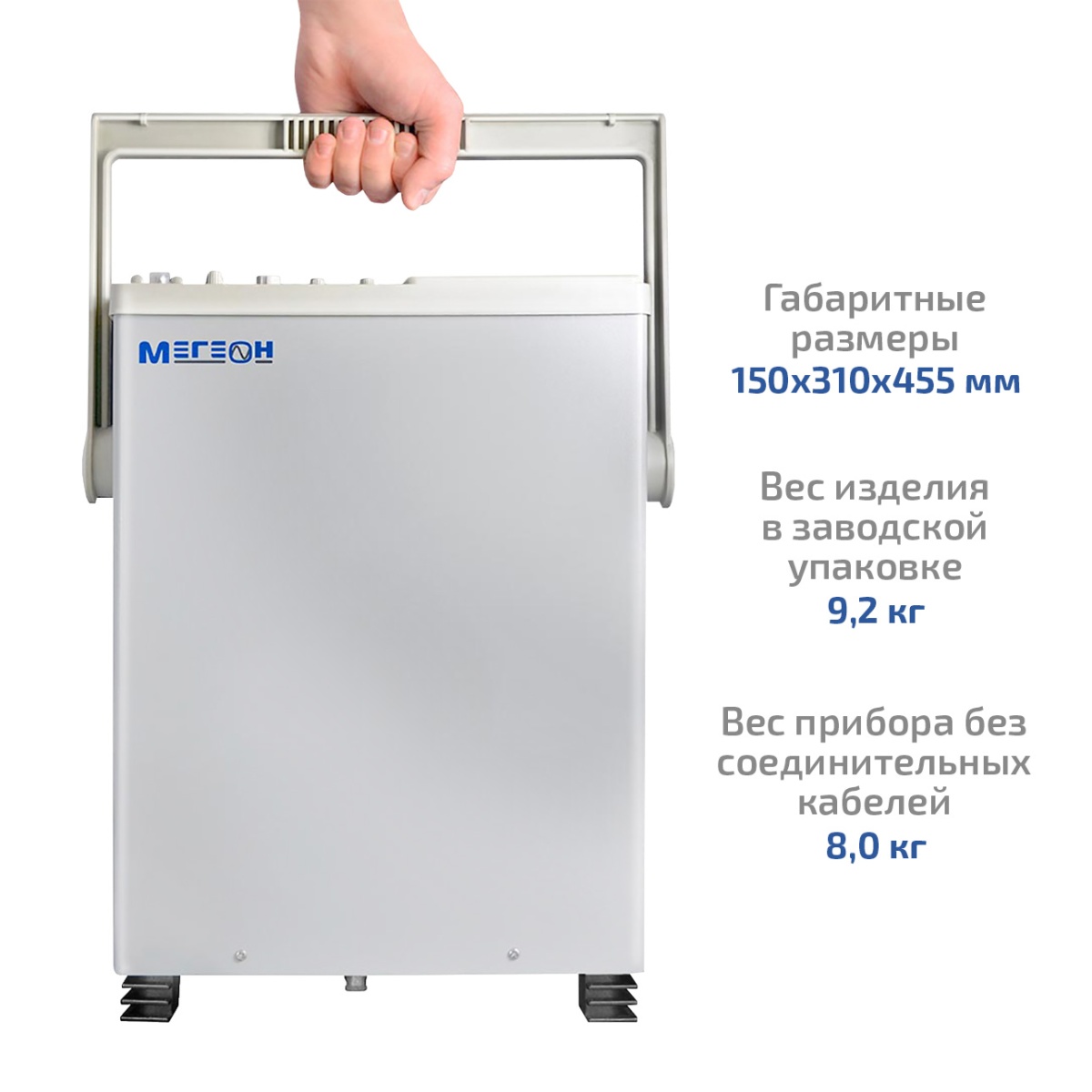

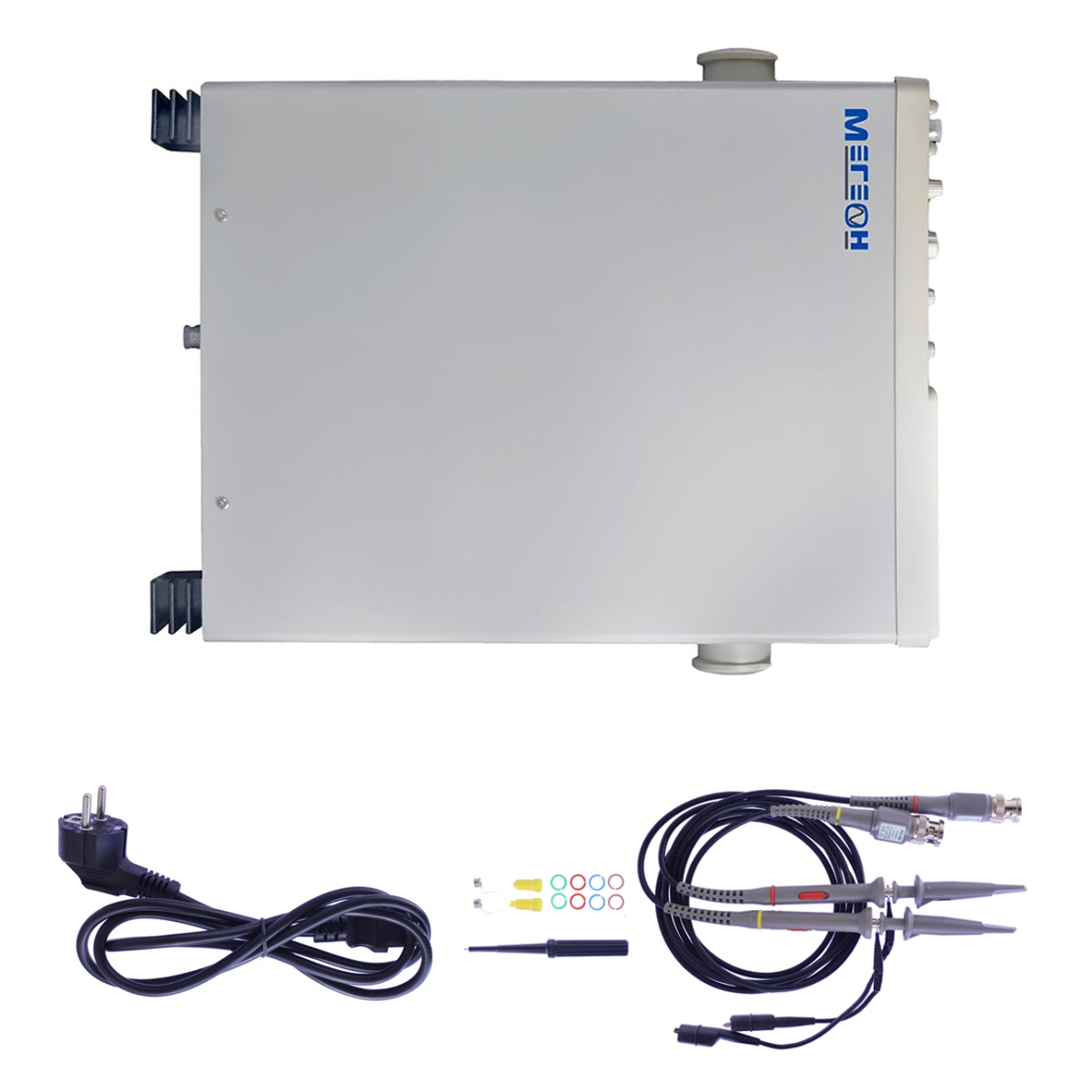

Габаритные размеры прибора (ВхШхГ)

150 х 310 х 455 мм

Вес прибора без соединительных кабелей, не более

8 кг

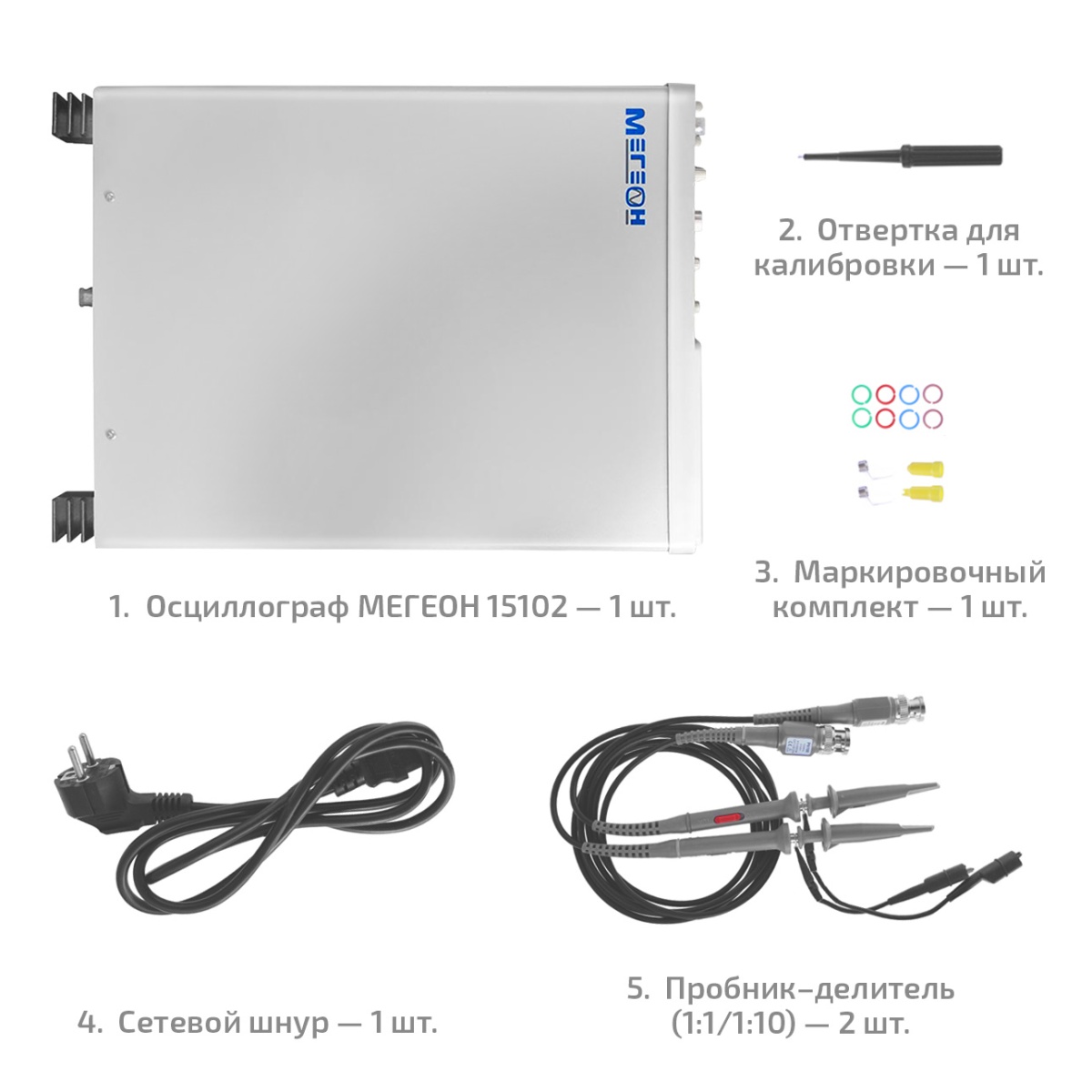

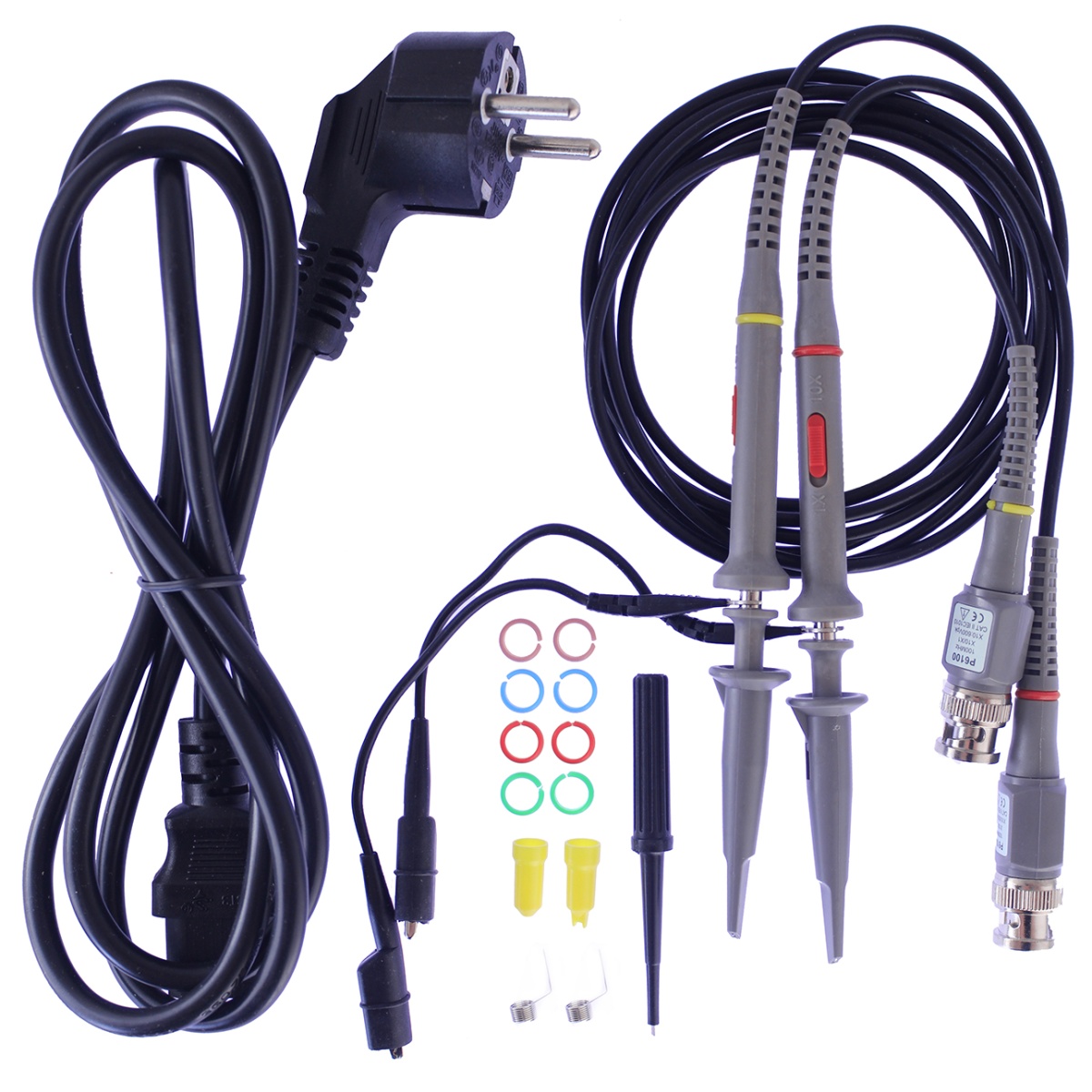

Вес изделия в заводской упаковке, не более

9,2 кг
