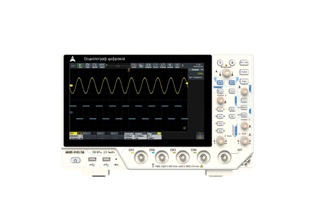

Осциллограф цифровой АКИП-4161/2А

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

АКИП-4161/1

АКИП-4161/2

АКИП-4161/3

ПОЛОСА ПОПУСКАНИЯ (-3 ДБ)

0…100 МГц

0…200 МГц

0…350 МГц

ЧИСЛО КАНАЛОВ

2 + вход внешнего запуска

ПАРАМЕТРЫ

АКИП-4161/1А

АКИП-4161/2А

АКИП-4161/3А

ПОЛОСА ПОПУСКАНИЯ (-3 ДБ)

0…100 МГц

0…200 МГц

0…350 МГц

ЧИСЛО КАНАЛОВ

4 + вход внешнего запуска

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ

Ограничение полосы

20 МГц

Коэф. отклонения (Коткл.)

500 мкВ/дел…10 В/дел (шаг 1-2-5)

Погрешность измерения

напряжения постоянного тока, мВ

±(0,04·8[дел]·Ко[мВ/дел]+1), при Ko ≤ 1 мВ

±(0,03·8[дел]·Ко[мВ/дел]+1), при Ko ≥ 2 мВ

где Ko – значение коэффициента отклонения, мВ/дел

Связь по входу

Открытый, закрытый, земля

Время нарастания

≤3,5 нс

≤1,75 нс

≤1 нс

Входной импеданс

50 Ом ± 2 % / 1 МОм ± 2 %/ 15 пФ±8 пФ

Макс. входное напряжение

5 В скз при 50 Ом/ 300 В кат II (DC+AС пик, до 1 кГц) при 1 МОм

Диапазон установки смещения

±2В (500мкВ/дел 50 мВ/дел)

±20 В (100 мВ/дел – 500 мВ/дел)

± 200 В (1 В/дел -10 В/дел)

КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ

Коэф. развертки (Кразв.)

500 пс/дел…1000 с/дел (шаг 1-2-5),

Погрешность частоты внутреннего ОГ

±1*10^-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±(δF·Tизм+1/Fд),

δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с;

Fд – частота дискретизации, Гц.

Режимы работы

Основной, задержанный, ZOOM окна, самописец, X-Y

СИНХРОНИЗАЦИЯ

Источники синхросигнала

Кан 1, Кан 2, Кан 3, Кан 4 ( в зависимости от модели),сеть, внешний (Ext)

Режимы запуска развертки

Автоколебательный, ждущий, однократный

Тип запуска

По фронту (нараст/ спад.), Видео (NTSC, PAL / SECAM 1-625 лин), По длительности импульса (30 нс..10с), По наклону фронта , По Ранту, По окну, По задержке, По количеству фронтов (1..128), Логический, По шине (I2C, UART, SPI, CAN, LIN)

Связь входа синхронизации

ФНЧ, ФВЧ, связь АС, связь DC

Чувствительность синхронизации

0,3 дел…10 дел

АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ

Разрешение по вертикали

8 бит

Макс. частота дискретизации

Двухканальные модели:

2,5 Гвыб/с (1 активный канал), 1,25 Гвыб/с (2 активных канала) Четырехканальные модели:

2,5 Гвыб/с (1 активный канал),

1,25 Гвыб/с (2 активных канала)^[1], 1,25 Гвыб/с (4 активных канала).

Длина записи

1к, 10к, 100к, 1М, 10М, 100М (на канал)

Режимы сбора данных

Выборка, Пиковый детектор , Высокое разрешение, Усреднение,

Сегментация интерполяция (Auto , sinx)/x

КУРСОРНЫЕ ИЗМЕРЕНИЯ

Функции

△ V, △ T, △ T& △ V между курсорами, автоматический курсор, поддержка XY /FFT / окна ZOOM , в зависимости от процентов на дисплее

РЕЖИМ X-Y

Назначения

Х – кан 1 ; Y – кан 2

АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ

Количество

(43 автоматических измерений с одновременным отображением до 8 измерений)

Функции по вертикали

Vavg, Vpp, Vamp, StdDev, Vmax, Vtop, VRMS, Overshoot, Vmin, Vbase, CycRms , Preshoot

Функции по горизонтали

Period, + Width, Rise Time, +Duty, Frequency, - Width, Fall Time, -Duty and ScrDuty

Смешанные функции

+PulseCnt, -PulseCnt, RiseCnt, FallCnt, Area, CycArea

Измерение задержки

Delay(1 -2 ), Delay(1 -2 ), Delay(1 -2 ), Delay(1 -2 ),

Phase(1 -2 ), Phase(1 -2 ), Phase(1 -2 ), Phase(1 -2 ),

FRR(1-2 ), FRF(1 -2 ), FFR(1-2 ), FFF(1-2 ), LRR( - 2 ), LRF(1-2 ), LFR(1 -2 ) and LFF(1-2)

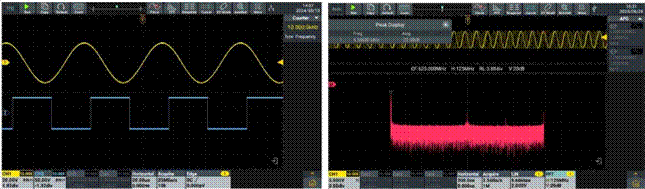

МАТЕМАТИЧЕСКИЕ ОПЕРАЦИИ

Функции

+, -, * ,/ ,&& ,||, ^, ！, Интегр, Дифф, Корень, Операции (Lg/Ln/Exp/Abs/ Синус/Косинус/ Тан), Пользовательские,

Цифровой фильтр (низкочастотный, высокочастотный, полосовой, отклонение полосы),

БПФ (дБ , Вскз, радианы, градусы)

АНАЛИЗ ФОРМЫ СИГНАЛА

Допусковый контроль PASS/FAIL

Измеряемый сигнал сравнивается с заданным пользователем правилом (шаблоном), в котором указывается количество квалифицированных проходов, сбоев и общее количество тестов. События прохождения/сбоя могут вызвать немедленную остановку, звуковой сигнал и отображение экрана.

Цветовая гамма

3 вида интенсивности сигнала, уровень цветовой температуры >16,

256 уровней интенсивности свечения луча (яркостная или цветовая градация

частоты разверток в зависимости от частоты их повторения)

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ

ФОРМЫ AFG (АКИП-4161/1А АКИП-4161/2А, АКИП-4161/3А)

Число каналов

2

Диапазон частот

до 50 МГц

Частота дискретизации

160 МГц

Разрешение ЦАП

14 бит

Длина памяти

2..16К точек

Амплитуда

Для импеданса 1 МОм ( на HighZ): 2 мВ …10 В п-п (≤10 МГц ); 2 мВ … 5 В п-п (≤50 МГц)

Для импеданса.50 Ом :1 мВ …5 В п-п (≤10 МГц ); 1 мВ …2,5 В п-п (≤50 МГц)

Макс. разрешение

1 мВ

Погрешность установки уровня

± 1% Uуст +1 мВ п п

Разрешение установки смещения

1 мВ ( на 50 Ом)

Формы сигнала

Стандартные:

• Синусоидальная (1 мкГц..50 МГц) , Прямоугольная (1 мкГц..20 МГц), Рампа (1мкГц…1 МГц) ,

• Импульсная (1 мкГц..10 МГц),

• Шум ( 20 МГц белый шум по Гауссу)

• Произвольная форма: Баттерворта , X ^ 2, EOG и т.д.

• 28 встроенных произвольных формы сигналов (1 мкГц…10 МГц)

Применяемые формы

модуляции и развертки

AM, FM, PM, FSK , Sweep, Burst

Синхронизация запуска

Внутренняя, Ручная

ЧАСТОТОМЕР

Измеряемые параметры

Частота, период

Диапазон частот

0…100 МГц

0…200 МГц

0…350 МГц

Разрешение

6 разрядов

Статистика

Тип, Макс, Мин, Усреднение

Источник сигнала

Каналы 1..4, Вход Синхронизации

ЦИФРОВОЙ ВОЛЬТМЕТР

Измеряемые параметры

AC RMS среднеквадратичное значение переменного тока, DC Постоянный ток,

AC+DC RMS среднеквадратичное значение переменного + постоянного тока

Разрешение

4 разряда

Пределы

Поддержка настройки верхнего

и нижнего предела, превышение предельного значения, запрос о превышении лимита

Источник сигнала

Каналы 1..4

АНАЛИЗ ЦИФРОВЫХ ПРОТОКОЛОВ UART, I2C, SPI, CAN, LIN (ОПЦИОНАЛЬНО)

RS232/UART

Параметры синхр: Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity.

Cкорость до 10 Мбит/с(5-8 бит)

Источник Каналы 1~4

I²C

Параметры синхр.: старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные

Источник Каналы 1~4

SPI

Синхр. и декодирование по шине (MOSI/ MISO) (от 4 до

32 бит). Режим поддерживает тайм-аут и выбор чипа(CS).

Источник Каналы: 1~4

CAN

Декодирует удаленные кадры шины CAN со скоростью до 1 Мб/с (ID,количество байтов, CRC),а также перегружает

кадры и фреймы данных (стандартный/расширенный ID, поле управления, поле данных, CRC,ACK).

Тип сигнала: CAN_H, CAN_L, Tx, Rx,DIFF. Источник Каналы 1~4

LIN

Декодирует версии шины LIN 1.X или 2.X со скоростью до 10 КБ/с. Декодирование и отображение синхронизации, идентификатора, данных и контрольной суммы.

Канал источника: CH1 ~ CH4 Источник Каналы 1~4

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

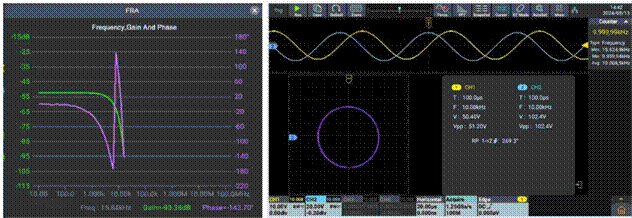

Построение диаграммы Боде

Начальная/ конечная частоты :10 Гц..25 Мгц, Количество точек: 10…10

Амплитуда: 2мВ…6В

Автоустановка режимов

В/дел, с/дел, параметры синхросигнала

Встроенная память

Оперативная системная память Android 2 МБ, внутренняя встроенная память 8 ГБ

Микрофонный вход

3,5 мм (stereo jack) сигнальный аудиовход режима доп. контроля

Установлены пакеты приложений Android (APP)

Pass Fail (Годен/ Негоден), Counter (частотомер) , DVM( вольтметр ), DIR

(цифровые фильтры), FRA (график Боде),Screen Sound Recorder (режим записи Аудио/Видео) , File Manager (управление файлами)

ОБЩИЕ ДАННЫЕ

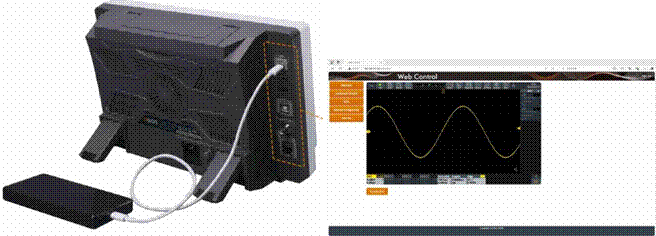

Интерфейс

HDMI, USB-dev 1, USB-host 3,

выход синхросигнала (P/F), интерфейс питания Type-C, LAN

ЖК-дисплей

Емкостной сенсорный цветной, (LCD), диагональ 26см, (разрешение 1024 х 600)

Представление данных

Точки, вектор.

Напряжение питания

100…240 В, 50/60 Гц (автовыбор)

Потребл. мощность

35 Вт

Габаритные размеры

325 мм x 111.5 мм x 209 мм (Д *Ш* В)

Масса

3,2 кг
