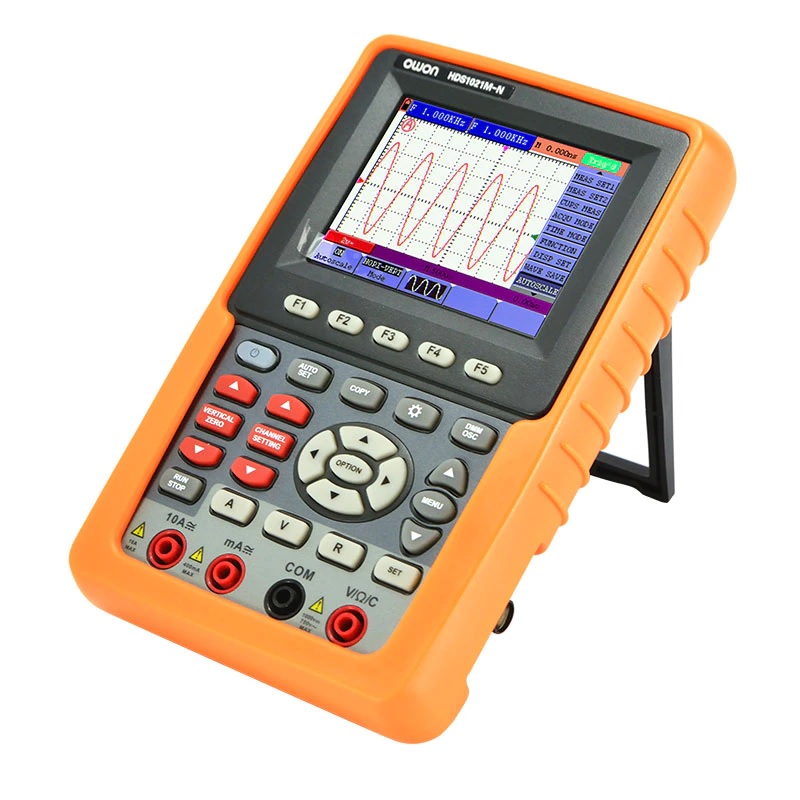

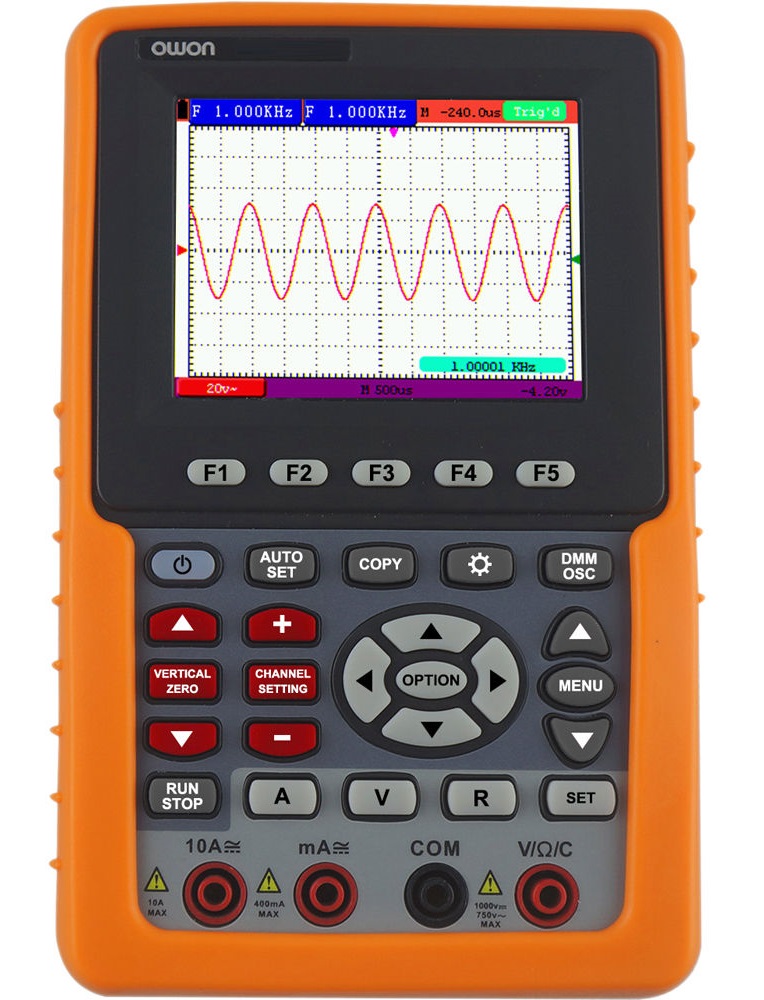

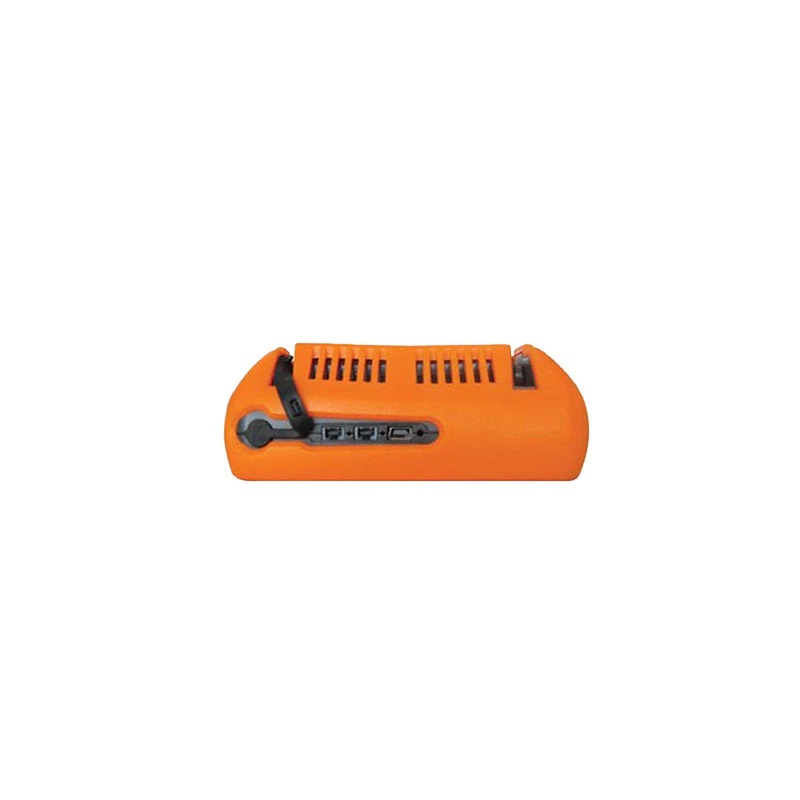

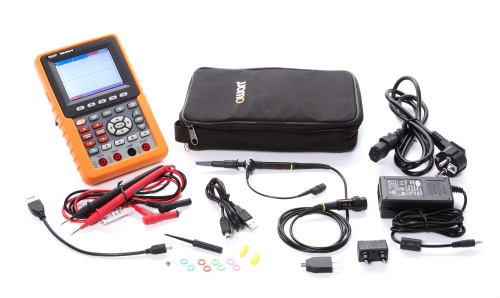

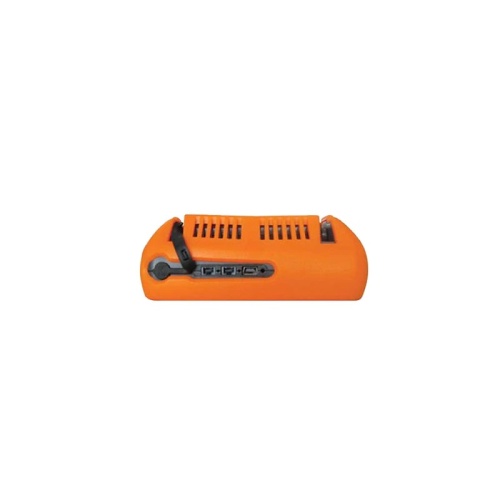

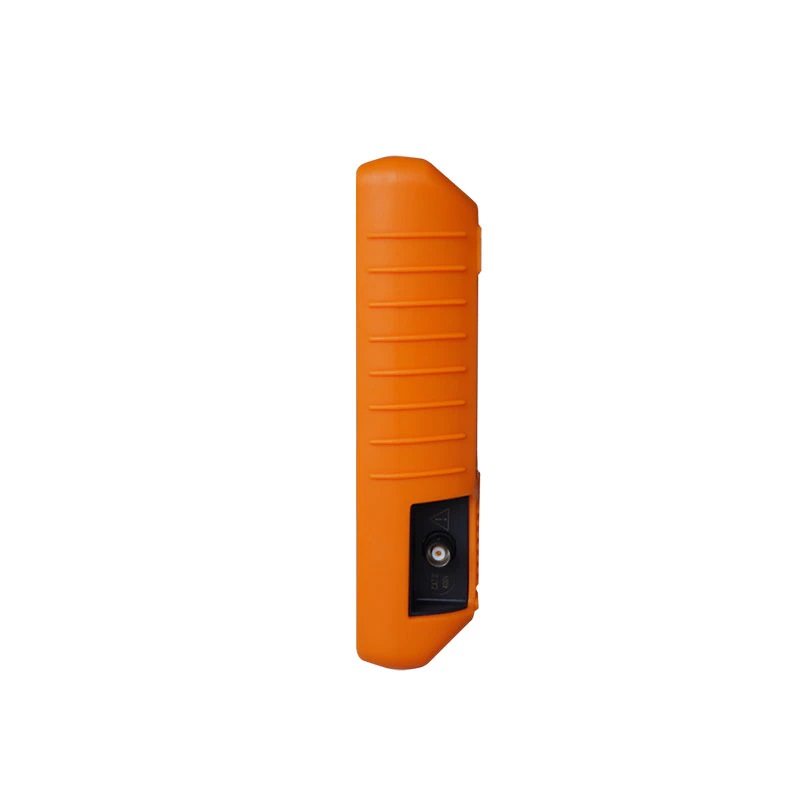

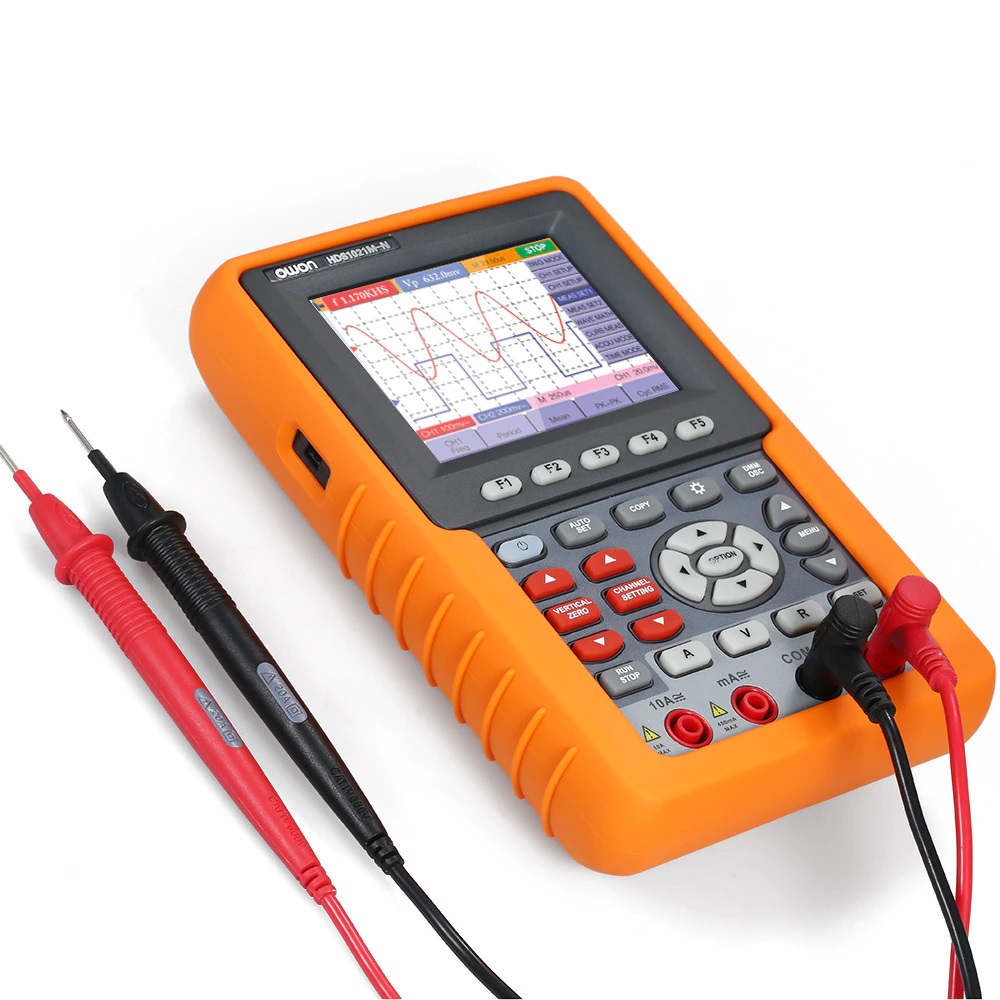

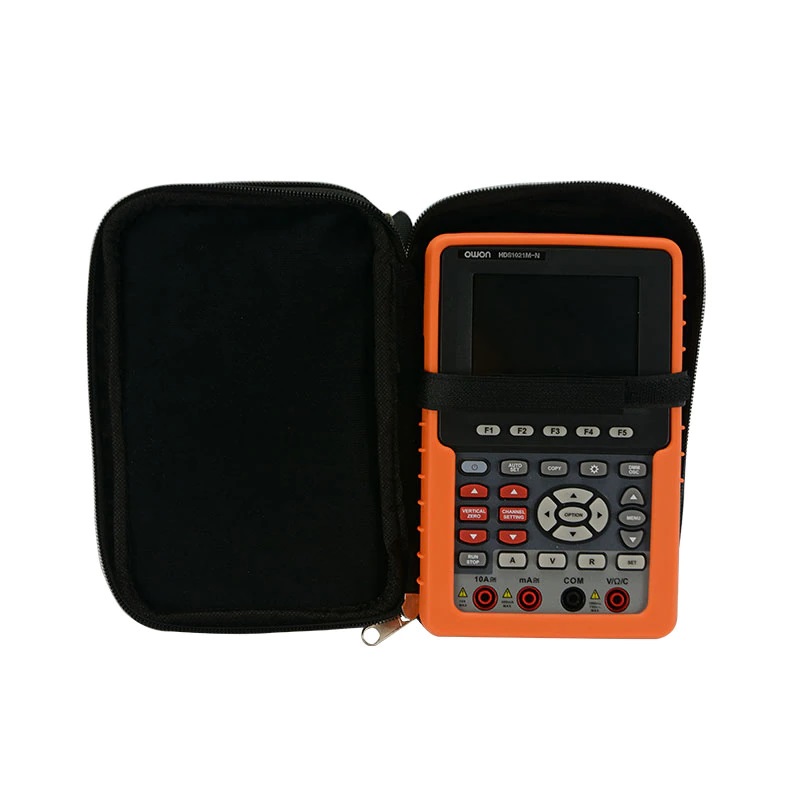

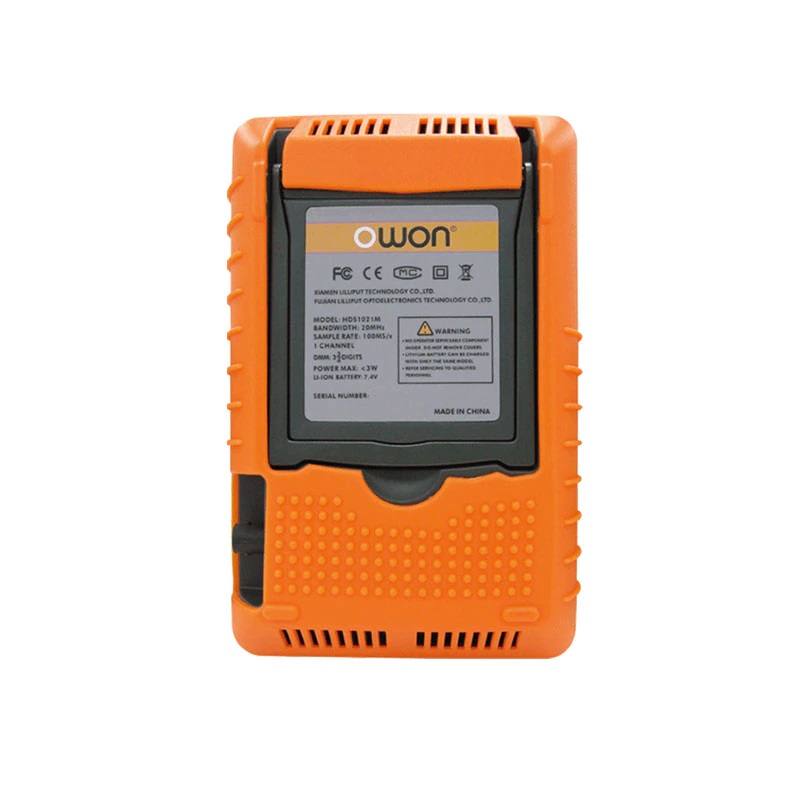

OWON HDS1021M-N Осциллограф-мультиметр

Параметр

Значение

ОСЦИЛЛОГРАФ

Полоса пропускания

20 МГц

Скорость нарастания фронта

≤ 17,5 нс

Количество каналов

1 канал + DMM

Чувствительность по вертикали

от 5 мВ/дел до 5 В/дел.

Погрешность измерений

3%

Разрешение по вертикали

8 бит

Скорость развертки

от 5 нс/дел. до 100 с/дел.

Входные параметры

Входной импеданс

1 МОм, 10 пФ

Режимы входа

AC, DC, GND

Максимальное входное напряжение

± 400 В ампл., САТI, САТII

Коэффициент деления (стандартных пробников)

х1; х10

Корекция по поэффициенту пробника

х1; х10; х100; х1000

Система синхронизации

Режимы синхронизации

авто, нормальный, единичный захват

Условия синхронизации

по уровню, видео, альтернативый

Система цифровой обработки

Тип выборки

в реальном времени

Скорость выборки

500МВ/с

Объем памяти

6 К

Режим выборки

прямая выборка, регистрация пиков, усреднение

Алгоритм востановления сигнала

sin(x)/x

Система измерений и математической обработки

Автоматические измерения

Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty

Функции математические

сложение, вычитание, умножение, деление, БПФ

МУЛЬТИМЕТР

Предел измерения

Разрешение

Точность

Постоянное напряжение (VDC)

Входной импеданс: 10 МОм.
Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).

400,0 мВ

100 мкВ

±(1%+2)

4,000 В

1 мВ

40,00 В

10 мВ

400,0 В

100 мВ

1000,0 В

1 В

Переменное напряжение (VAC)

Входной импеданс: 10 МОм.
Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение).
Частотный диапазон: 40–400 Гц.
Отображаемое значение: эффективное значение синусоидальной волны.

4,000 В

1 мВ

±(1%+3)

40,00 В

10 мВ

400,0 В

100 мВ

750,0 В

1 В

±(1,5%+3)

Постоянный ток (DC)

40,00 мА

10 мкА

±(1,5%+1)

400,0 мА

100 мкА

±(1,5%+1)

10 А

10 мА

±(3%+3)

Переменный ток (АC)

40,00 мА

10 мкА

±(1,5%+1)

400,0 мА

100 мкА

±(2%+1)

10 А

10 мА

±(5%+3)

Сопротивление

400,0 Ом

0,1 Ом

±(1%+3)

4,000 кОм

1 Ом

±(1%+1)

40,00 кОм

10 Ом

400,0 кОм

100 Ом

4,000 МОм

1 кОм

40,00 МОм

10 кОм

±(1,5%+3)

Емкость

51,20 нФ

10 пФ

±(3%+3)

512,0 нФ

100 пФ

5,120 мкФ

1 нФ

51,20 мкФ

10 нФ

100 мкФ

100 нФ

Параметр

Значение

Проверка диодов

Диапазон напряжений

0–1,5 В

Прозвонка электрических цепей

Если сопротивление обследуемой цепи менее 50 Ом

звучит сигнал

ОБЩИЕ ХАРАКТЕРИСТИКИ

Питание

100-240 В  / Li-ion 7.4 В (автономная работа 6 часов)

Дисплей

3,7" технология TFT, подсветка LCD

Разрешение дисплея

640 х 480

Размеры

18 см х 11,5 см х 4 см

Масса

645 г
