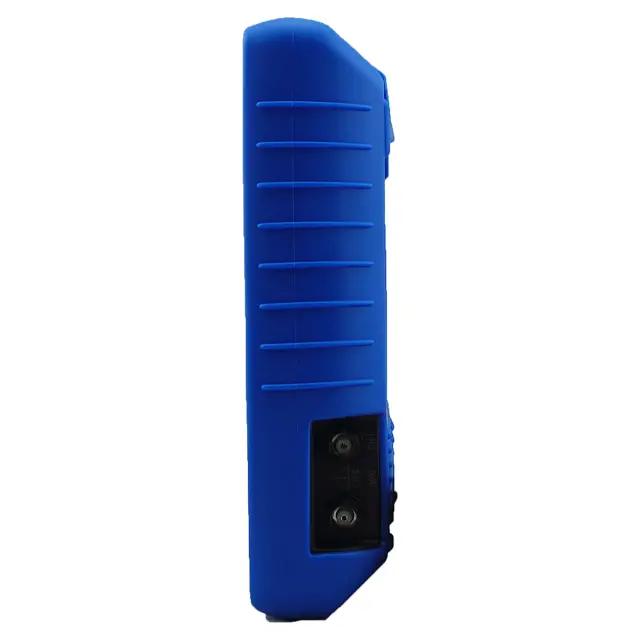

OWON HDS2062M-N Осциллограф-мультиметр

Параметр

Значение

ОСЦИЛЛОГРАФ

Дискретизация

Режим дискретизации

Нормальная дискретизация
Обнаружение пиковых значений
Усреднение данных

Частота дискретизации

500 МГц

Входы осциллографа

Развязка на входе

Связь по постоянному току, связь по переменному току, развязка на землю

Входной импеданс

1 МОм ± 2% соединенный параллельно с емкостью 10 пФ ± 5 пФ

Коэффициент ослабления щупа

1Х, 10Х, 100Х, 1000Х

Максимальное допустимое входное напряжение

400 В (пиковое значение)

Время задержки канала (типичное)

150 пс

Горизонтальная развертка

Диапазон частот дискретизации

0,25 Гц – 500 МГц

Метод интерполяции осциллограмм

(sin x)/x

Длина записи

6К точек в каждом канале

Погрешность частоты дискретизации и времени задержки

±10-4 (любой временной интервал, равный или более 1 мс)

Точность измерения временного интервала (∆Т) (полная ширина полосы)

Одиночный: ±(1 интервал дискретизации +10-4 х показание+0,6 нс)
Усреднение по 16: (1 интервал дискретизации +10-4 х показание+0,4 нс)

Горизонтальная развертка

Аналого-цифровой преобразователь

Синхронная дискретизация в обоих каналов при разрешении 8 бит

Диапазон смещений

±1 В (5 мВ/деление – 100 мВ/деление),
±40 В (200 мВ/деление – 5 В/деление)

Аналоговая полоса пропускания

60 МГц

Полоса пропускания при регистрации однократного сигнала

Полная полоса пропускания

Низкочастотный предел (по уровню -3 дБ при связи по переменному току)

≥ 5 Гц (для разъема типа BNC)

Время нарастания фронта (типичное при использовании BNC-разъема)

≤ 5,8 нс

Погрешность коэффициента усиления постоянного тока

±3%

Погрешность измерения постоянного сигнала (при режиме дискретизации «усреднение данных»)

Разность напряжений (∆V) между любыми двумя точками на осциллограмме после усреднения более чем по 16 осциллограммам: ±(3%+0,05 делений)

Запуск

Диапазон уровней запуска

±6 делений от центра экрана

Погрешность уровня запуска (типичная) для сигнала со временем нарастания и временем спада равным или более 20 нс

±0,3 деления

Смещение момента запуска

655 делений в сторону упреждающего запуска и 4 деления в сторону запаздывающего запуска

Диапазон времени задержки запуска

10 нс – 10 с

Настройка на уровень 50% (типичная)

Работа при частоте входного сигнала равной или более 50 Гц

Режим запуска по синхроимпульсу видеосигнала

Поддерживаются системы NTSC, PAL и SECAM с любой частотой кадра или строки

Частотомер

Разрядность показания

6 разрядов

Частотный диапазон

При связи по переменному току: от 2 Гц до предельной частоты пропускан

Режимы работы

Если выбран запуск по фронту, частотомер работает в одноканальном режиме
Если выбран режим поочередного запуска, частотомер работает в двухканальном режиме
Если выбран запуск по видеосигналу, частотомер не будет работать

Измерения

Курсорные измерения

Позволяют измерить разность напряжений (∆V) и временной интервал (∆Т) между курсорами

Автоматические измерения

Позволяют измерить размах сигнала, среднее значение, среднеквадратичное значение, частоту, период, максимальное и минимальное напряжение, напряжение верхнего и нижнего уровней, амплитуду, амплитуду выбросов на фронте и перед фронтом импульса, время нарастания и время спада, длительность заднего фронта импульса, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, величину задержки А→B , величину задержки А→B

Щуп осциллографа

Положение 1Х

Полоса пропускания

От 0 до 6 МГц

Уровень ослабления

1:1

Диапазон компенсации

15 пФ – 35 пФ

Входное сопротивление

1 МГц ± 2%

Входной импеданс

85 пФ – 115 пФ

Входное напряжение

<200 В постоянное напряжение + пиковое переменное напряжение

Положение 10Х

Полоса пропускания

Полная полоса пропускания осциллографа

Уровень ослабления

10:1

Входное сопротивление

10 МГц ± 2%

Входной импеданс

14,5 пФ – 17,5 пФ

Входное напряжение

<600 В постоянное напряжение + пиковое переменное напряжение

МУЛЬТИМЕТР

Предел измерения

Разрешение

Точность

Постоянное напряжение (VDC)

Входной импеданс: 10 МОм.
Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).

400,0 мВ

100 мкВ

±(1%+2)

4,000 В

1 мВ

40,00 В

10 мВ

400,0 В

100 мВ

1000,0 В

1 В

Переменное напряжение (VAC)

Входной импеданс: 10 МОм.
Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение).
Частотный диапазон: 40–400 Гц.
Отображаемое значение: эффективное значение синусоидальной волны.

4,000 В

1 мВ

±(1%+3)

40,00 В

10 мВ

400,0 В

100 мВ

750,0 В

1 В

±(1,5%+3)

Постоянный ток (DC)

40,00 мА

10 мкА

±(1,5%+1)

400,0 мА

100 мкА

±(1,5%+1)

10 А

10 мА

±(3%+3)

Переменный ток (АC)

40,00 мА

10 мкА

±(1,5%+1)

400,0 мА

100 мкА

±(2%+1)

10 А

10 мА

±(5%+3)

Сопротивление

400,0 Ом

0,1 Ом

±(1%+3)

4,000 кОм

1 Ом

±(1%+1)

40,00 кОм

10 Ом

400,0 кОм

100 Ом

4,000 МОм

1 кОм

40,00 МОм

10 кОм

±(1,5%+3)

Емкость

51,20 нФ

10 пФ

±(3%+3)

512,0 нФ

100 пФ

5,120 мкФ

1 нФ

51,20 мкФ

10 нФ

100 мкФ

100 нФ

Параметр

Значение

Проверка диодов

Диапазон напряжений

0–1,5 В

Прозвонка электрических цепей

Если сопротивление обследуемой цепи менее 50 Ом

звучит сигнал

Адаптер питания

Источник питания

переменное напряжение 100-240 В 50/60 Гц

Выходное напряжение

постоянное 1,5 В

Выходной ток

1500 мА

Батарея

встроенная литий-ионная батарея 7,4 В

Общие характеристики

Размеры

18 см х 11,5 см х 4 см

Масса

645 г

Дисплей

цветной жидкокристаллический дисплей 3,7 дюйма

Разрешение дисплея

640 (по горизонтали) х 480 (по вертикали) пикселов

Цветность дисплея

65536 цветов
