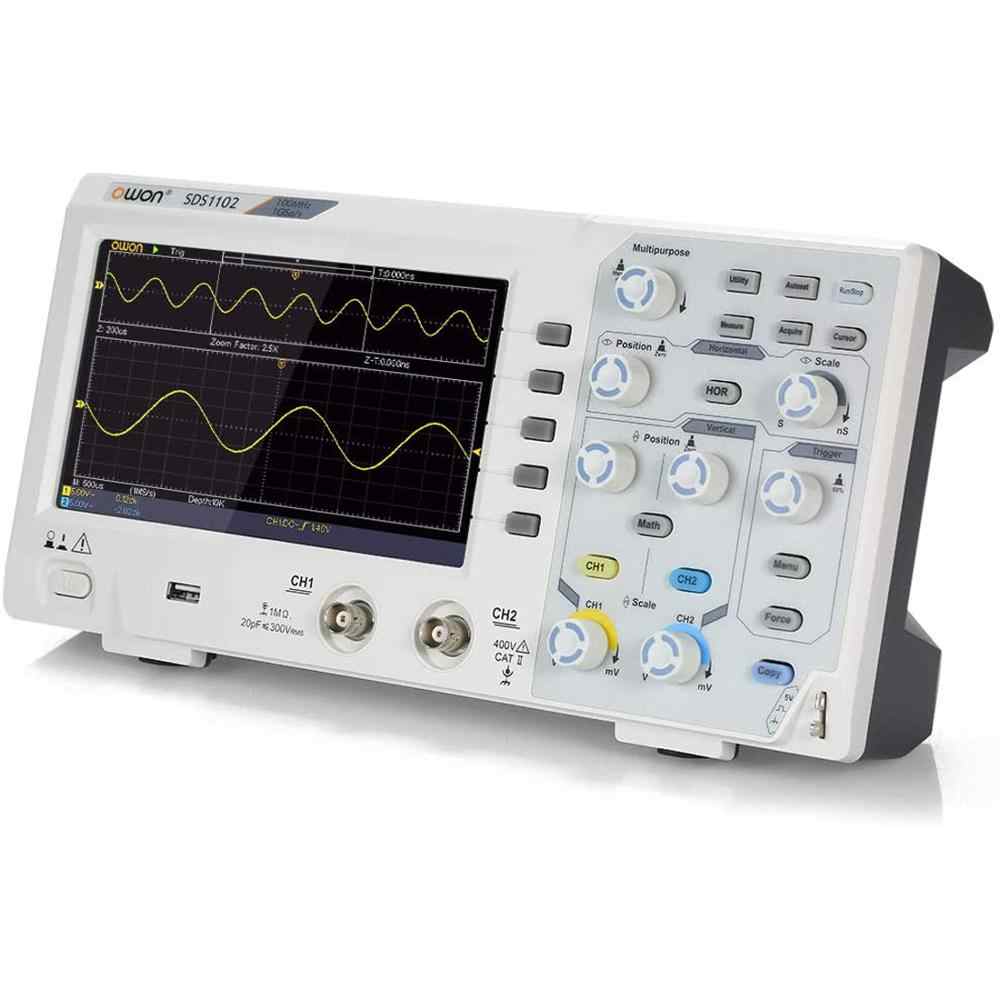

OWON SDS1102 Осциллограф цифровой фотография

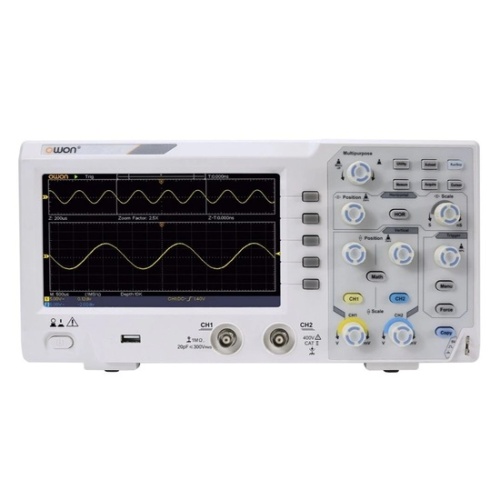

OWON SDS1102 Осциллограф цифровой фотография фото 2
Fujian Lilliput Optoelectronics Technology Co., Ltd. (OWON. XIAMEN LILLIPUT TECHNOLOGY )
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 236192

Описание товара:

Модель OWON SDS1102 представляет собой малобюджетный цифровой осциллограф для несложных измерений простых электронных устройств, для применения в радиомастерских, в радиолюбительстве, в области технического образования и переподготовки кадров.

Автоматические измерения: напряжение: размах, амплитуда, среднее, среднеквадратичное, максимальное, минимальное, высокое, низкое, частота, период, время нарастания, спада, ширина импульса, выброс, ширина
положительного импульса, ширина отрицательного импульса, задержка нарастания, задержка спада, положительный и отрицательный коэффициент заполнения, площадь Математические функции: сложение, вычитание, умножение, деление, инверсия, преобразования Фурье

Основные параметры осциллографа OWON SDS1102 представлены в нижеследующем списке

  • Количество каналов: 2 аналоговых ;
  • Полоса пропускания: 100 МГц;
  • Дискретизация в р.в.: 1 ГГц (макс.знач. 1 работающий канал);
  • Горизонтальная развертка: 2 нс/дел … 1000 с/дел;
  • Вертикальная развертка: 5 мВ/дел … 5 В/дел; разрешение 8 бит;
  • Время нарастания: ≤ 7 нс;
  • Режимы запуска: автоматический, нормальный, одиночный;
  • Дисплей: диагональ 7 дюймов (17,78 см), цветной TFT ЖК 800 x 480, 65536 цветов;
  • Тип входа: открытый, закрытый, заземление;
  • Входной импеданс: 1MΩ ± 2%, в параллель с 20пФ±5пФ;
  • Максимальное напряжение по входу: 400В (пост.+перемен.) размах, аттенюатор 10:1;
  • Глубина записи макс.: 10К точек;
  • Синхронизация: по фронту, по видео (NTSC, PAL, SECAM);
  • Курсорные измерения: амплитуда, время, dV, dT;
  • Память: 16 осциллограмм;
  • Интерфейсы: USB2.0 host, device
  • Частотомер: одноканальный, 6-ти разрядный;
  • Диапазон рабочих температур: 0°С ... +40°С;
  • Диапазон температур хранения: -20°С ... +60°С;
  • Сертификат: CE, EAC;
  • Питание: 100В - 240В AC, 50/60Гц, CAT II;
  • Потребление: менее 15 Вт, естественное охлаждение;
  • Габариты,мм: 301 х 152 х 70;
  • Вес осциллографа, г: 1100 г;
  • Вес с упаковкой: 1600 г;
  • Гарантия производителя: 3 года;
  • Языки меню: русский, английский, немецкий, французский, итальянский, испанский, японский, китайский;

Комплект поставки осциллографа  OWON SDS1102 :

  • осциллограф  OWON SDS1102;
  • шнур питания;
  • диск с ПО;,
  • USB-кабель;
  • пассивный осциллографический пробники BNC (2 шт.);
  • отвертка для регулировки;
  •  инструкция  по эксплуатации.
Характеристики:
Все характеристики
Вертикальное разрешение (A/D), бит
8 Бит
Производитель
Fujian Lilliput Optoelectronics Technology Co., Ltd. (OWON. XIAMEN LILLIPUT TECHNOLOGY )
Количество каналов
2
Полоса пропускания
100 МГц
Частота дискретизации
1 ГГц
Артикул
236192
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Цифровой осциллограф OWON SDS1102 – 100-мегагерцовая версия из линейки бюджетных двухканальных приборов базового уровня, которая отличается от младших модификаций своей серии увеличенной частотой дискретизации и возможностью исследования быстроменяющихся сигналов с меньшим временем нарастания. Изделие выполнено в компактном плоском корпусе и обладает небольшим весом, не превышающим 1,1 кг, поддерживая при этом целый ряд функций и режимов, которые обычно реализуются в "полноформатных" настольных моделях.

Преимущества

  • 7-дюймовый дисплей в широкоэкранном исполнении отображает зону обзора в 16 делений, что упрощает отслеживание продолжительных сигналов, позволяя просматривать и визуально анализировать их элементы без прокрутки.
  • 2 измерительных канала цифрового осциллографа, любой из которых может дополнительно использоваться в качестве источника синхронизирующего сигнала, обеспечивают возможность контроля электрических параметров в разных точках исследуемой системы, с визуальным сравнением отображаемых сигналов во временной области, а также определения разности фаз по фигурам Лиссажу в режиме XY.
  • Режим БПФ поддерживает 6 оконных функций и позволяет выполнять базовый анализ частотного спектра сигналов одновременно с наблюдением осциллограмм.
  • Встроенный частотомер служит для определения точных показателей частоты исследуемых сигналов.

Функциональные возможности

Двухканальный осциллограф OWON SDS1102 реализует базовые курсорные и 39 видов автоматических измерений, а также поддерживает математические операции с осциллограммами. Настраиваемая персистенция имитирует эффект послесвечения кинескопа аналогового осциллографа, что упрощает выявление и идентификацию редких артефактов и событий.

Встроенная память обеспечивает сохранение данных для 16 сигналов, для записи большего количества осциллограмм предусмотрена возможность подключения съемного носителя к USB-порту на передней панели. Реализована возможность дистанционного управления измерителем по USB каналу при подключении к ПК, для чего можно использовать ПО, поставляемое с изделием на компакт-диске. Комплектные щупы с переключаемыми делителями на 1x и 10x обеспечивают возможность работы с сигналами разных номиналов без необходимости смены пробников. Мультиязычное меню включает возможность выбора русскоязычного интерфейса, что упрощает освоение изделия и работу с ним.


Технические характеристики осциллографа цифрового SDS1102:

Параметр

Значение

Максимальная частота

100 МГц

Колличество каналов

2

Частота дискретизации

1 ГГц

Чувствительность

5 мВ/дел - 5В/дел

Коэффициент развертки

2 нс/дел - 1000 с/дел

Максимальная глубина памяти

10К

Дисплей

17,8 см

Интерфейсы

USB-Host, USB-Devices




Характеристики

Параметры осциллографа
Вертикальное разрешение (A/D), бит 8 Бит Другие товары
Количество каналов 2
Полоса пропускания 100 МГц
Частота дискретизации 1 ГГц
Общие технические данные
Артикул 236192
Прочие
Производитель Fujian Lilliput Optoelectronics Technology Co., Ltd. (OWON. XIAMEN LILLIPUT TECHNOLOGY )
