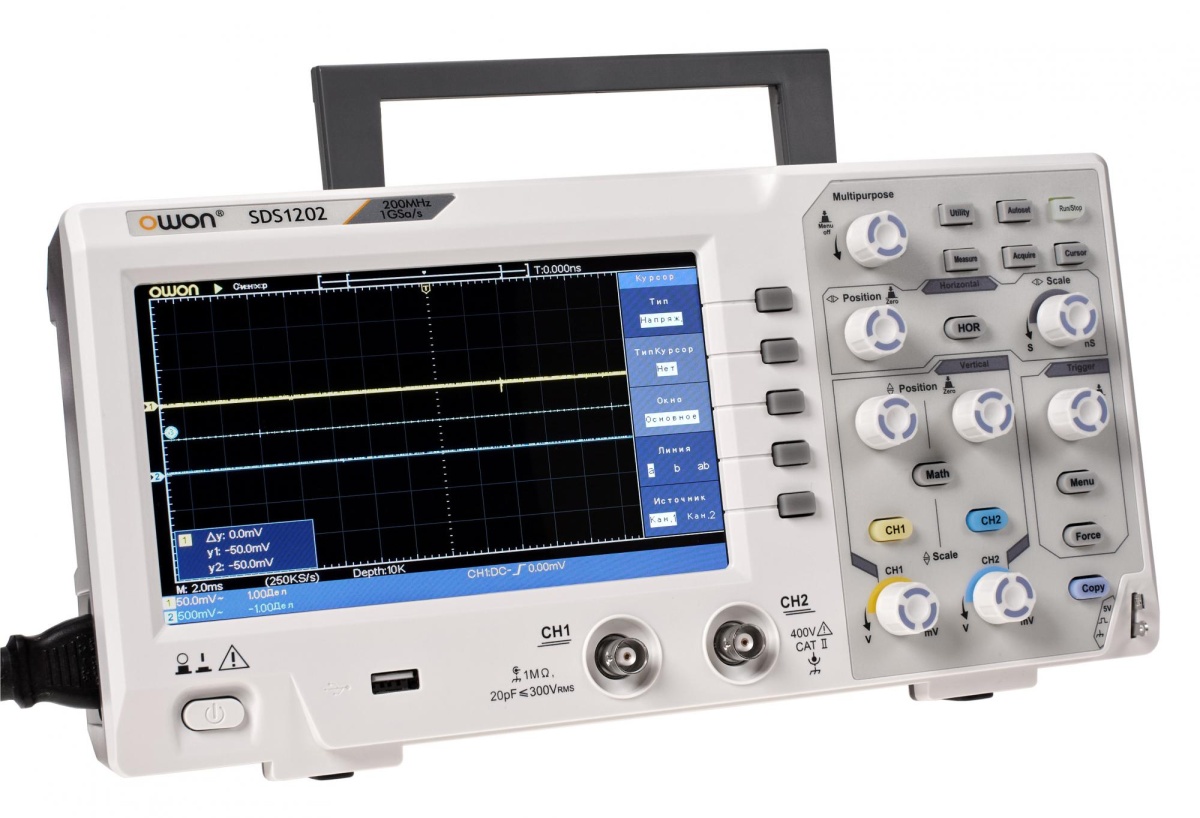

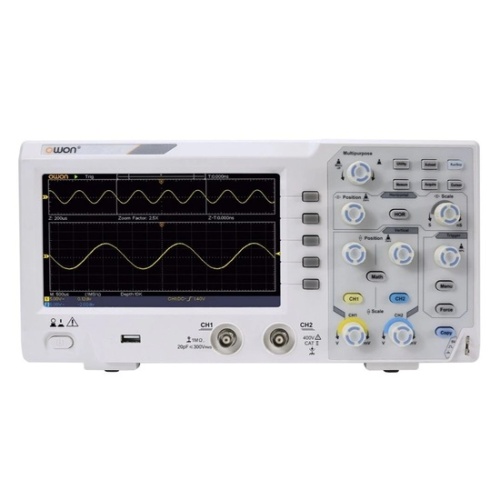

OWON SDS1202 Осциллограф цифровой

Серия

SDS1000

Полоса пропускания

200 МГц

Количество каналов

2

Максимальная частота дискретизации в реальном времени

1 ГВыб / с

Входные параметры

Развязка входа

DC, AC, GND

Входной импеданс

1 МОм ± 2 %, 20 пФ ± 5 пФ

Установка коэффициента затухания датчика

1 Х, 10 Х, 100 Х, 1000 Х

Максимальное входное напряжение

± 400 В

Канальная изоляция

50 Гц: 100 : 1 10 МГц: 40 : 1

Время задержки между каналами

150 пс

Горизонтальная система

Интерполяция формы волны

sin (х) / х

Размер памяти

10 Кб

Коэффициент развёртки

2 нс / дел - 1000 с / дел, 1, 2, 5 шаг

Диапазон частоты дискретизации

0,5 Выб / с - 1 ГВыб / с

Точность

± 100 ppm

Точность измерения временного интервала

однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)

Вертикальная система

Вертикальное разрешение

8 бит

Вертикальная развёртка

5 мВ / дел - 5 В / дел

Время нарастания

≤ 1,7 нс

Смещение

± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел)

Низкочастотный отклик (-3 дБ)

≥ 10 Гц (на входе BNC)

Точность усиления постоянного тока

± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)

Система синхронизации

Режимы триггера

фронт, видео сигнал

Диапазон уровня запуска триггера

± 5 делений от центра экрана

Точность уровня триггера

± 0,3 дел

Смещение триггера

согласно длине и времени записи

Диапазон удержания триггера

100 нс - 10 с

50% уровень настройки

частота входного сигнала ≥ 50 Гц

Запуск по фронту

Режим запуска

запуск по нарастающему фронту, по ниспадающему фронту

Запуск по видео сигналу

Стандарт сигнала

NTSC, PAL, SECAM

Диапазон номеров строк

1 - 525 (NTSC), 1 - 625 (PAL, SECAM)

Система измерения

Курсорные измерения

△ V, △ T, △ T & △ V между курсорами, автоматический курсор

Автоматическое измерение

период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла

Математические функции

+, -, *, / FFT

Хранение формы волны

16 сигналов

Фигуры Лиссажу

Разность фаз

± 3 градуса

Общие характеристики

Тип дисплея

7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов

Питание

100 - 240 В AC, 50 - 60 Гц, CAT II

Потребляемая мощность

< 15 Вт

Предохранитель

Т, 2 А, 250 В

Поддержка счетчика

есть

Интерфейс

USB 2.0

Рабочая температура

от 0 °С до 40 °С

Температура хранения

от -20 °С до 60 °С

Относительная влажность

до 90%

Рабочая высота

рабочая до 3000 м

хранения до 15000 м

Метод охлаждения

естественная конвекция

Габариты

301 х 152 х 70 мм

Вес нетто

1,1 кг
