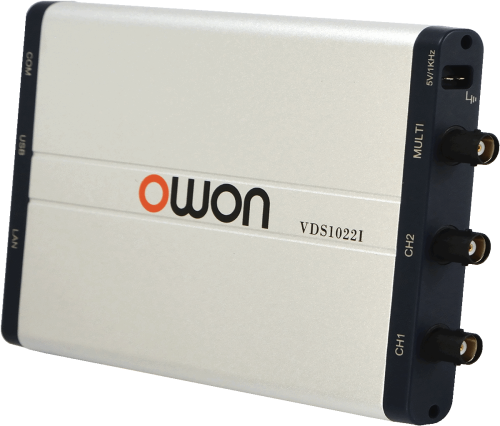

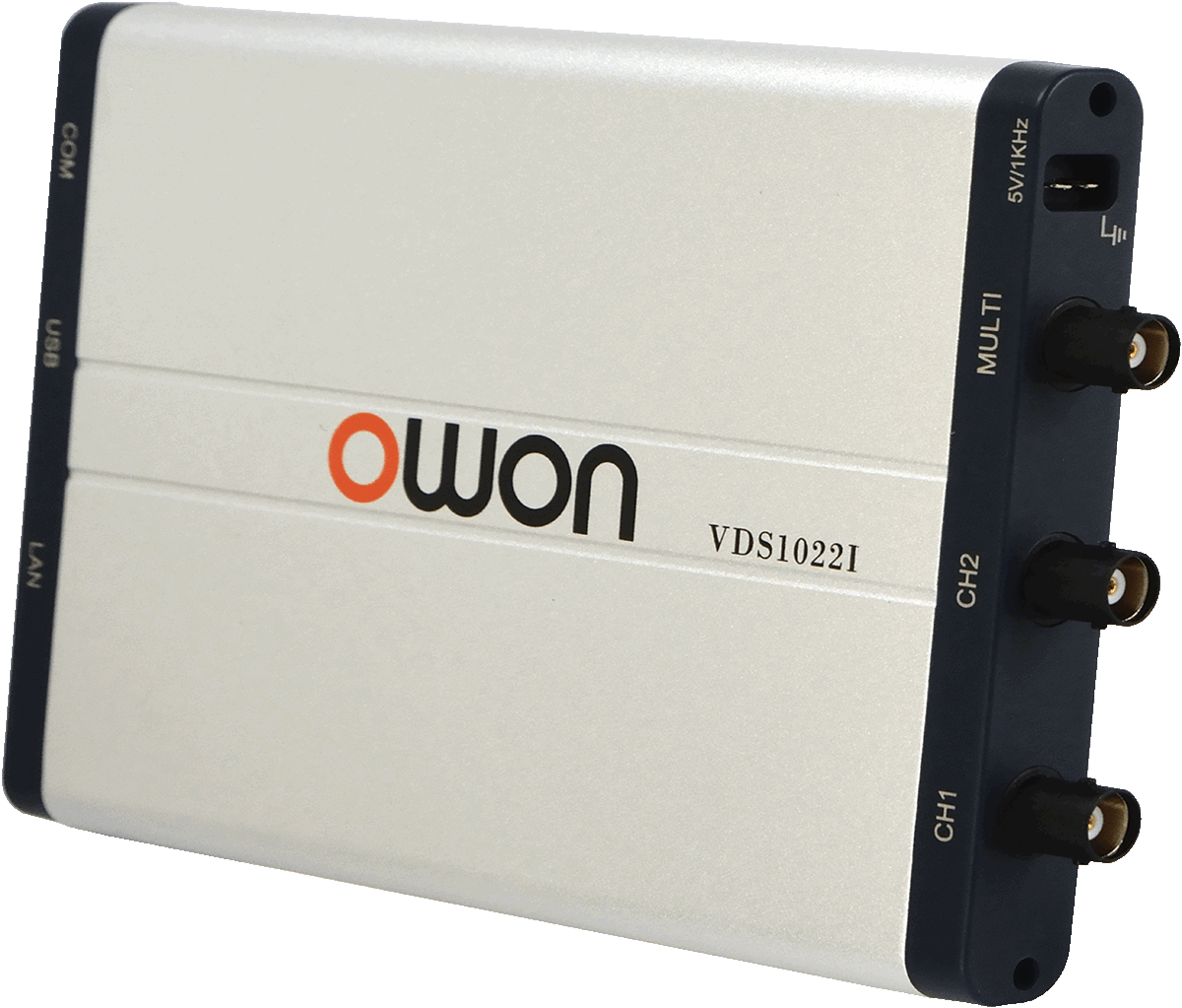

OWON VDS1022I Цифровой USB осциллограф

Виртуальный цифровой осциллограф VDS1022I имеет гальваническую развязку от ПК по питанию, полосу пропускания 25 МГц и обладает выборкой 100 МВ/с, относится к серии компактных USB-осциллографов серии VDS которая включает двух- и четырехканальные модели с полосой пропускания от 25 МГц до 100 МГц, с выборкой до 1 ГВ/с.

К особенностям USВ-осциллографа VDS1022I, как впрочем и всей серии OWON VDS относится отличные технические характеристики виртуального осциллографа, а также функциональность программного обеспечения позволяющие реализовать функции свойственные более дорогим стационарным осциллографам.

Особенность модели VDS1022I - изоляция по питанию и по земле между осциллографом и ПК, а так же повышенное допустимое напряжение на входе 400 В (пик.-пик.)

Особенности осциллографа - приставки к ПК VDS1022I:

• Полоса пропускания осциллографа: 25 МГц;
• 2 канала, дополнительный канал внешней синхронизации;

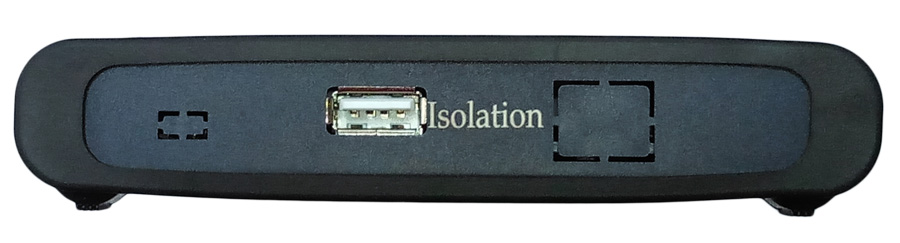

• Изолированный USB выход;
• Частота выборки в реальном времени: 100 МГц;
• Разрешение 8 бит;
• Глубина памяти 5к;
• Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел;
• Коэффициент развертки: 5 нс/дел ~ 100 с/дел;
• Типы развертки: авто, ждущий, однократный;
• Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов;
• Курсорные измерения (ΔU, Δt);
• Сравнение сигнала с предварительно заданной маской;
• Автоматические измерения 20 параметров, встроенный частотомер;
• Математические функции: сложение, вычитание, умножение, деление, БПФ;
• Максимальное входное напряжение: 40 В (DC+AC, размах);
• Одновременное отображение результатов БПФ или режима X-Y и сигнала;
• Автоматическая установка оптимального режима развертки и синхронизации;
• Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит)).
