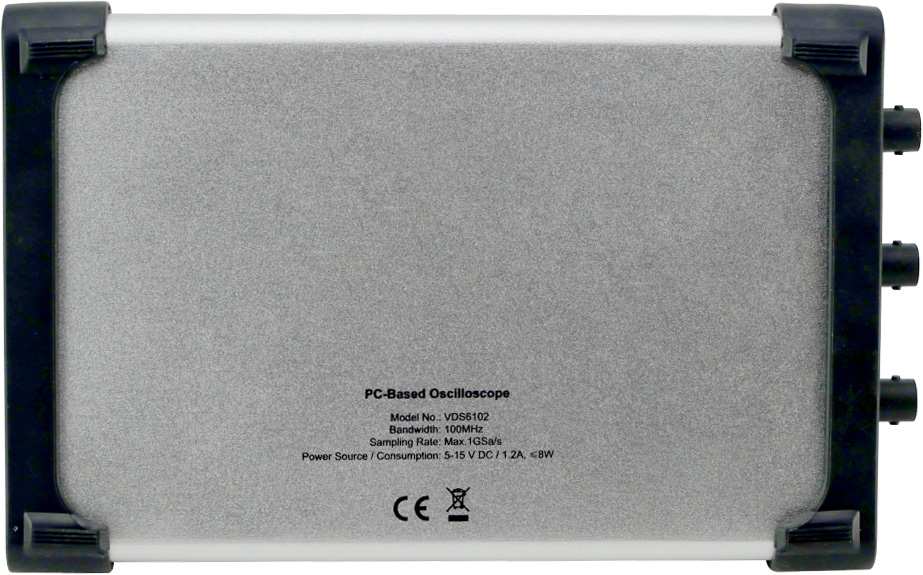

OWON VDS6102A Цифровой USB осциллограф

Портативные цифровые безэкранные осциллографы - USB - приставки для внешнего ПК это целый класс современных электронных измерительных устройств, которые за счет использования вычислительных возможностей и функционала дисплея внешнего обрабатывающего цифровую информацию устройства, обладают минимальными собственными линейными размерами.

Такая конструктивная особенность осциллографов-приставок к внешнему ПК позволяет формировать многофункциональные измерительные комплексы, в составе которых наряду с многими другими типами измерителей обязательно необходимо иметь полноценный цифровой осциллограф, но из-за пространственных ограничений использовать полноформатный прибор лабораторного форм-фактора невозможно.

Кроме того, аппаратная минимизация конструкции у осциллографов-приставок во многих случаях позволяет получить существенную экономию финансовых средств, в сравнении с лабораторными устройствами с близкими характеристиками.

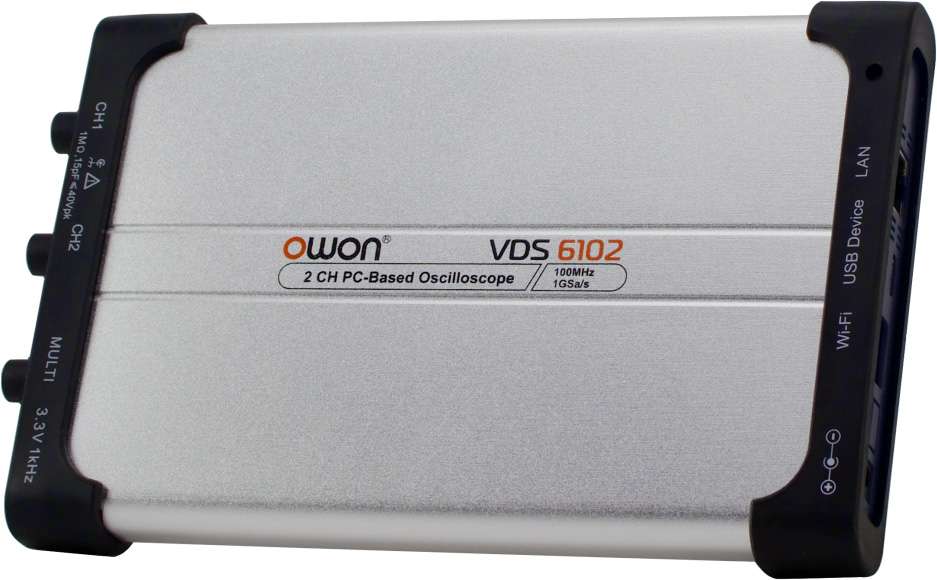

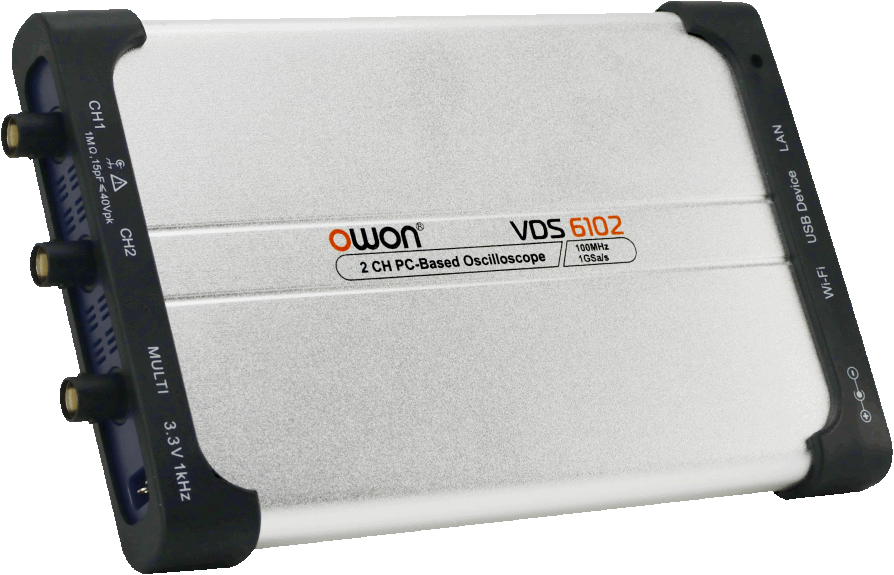

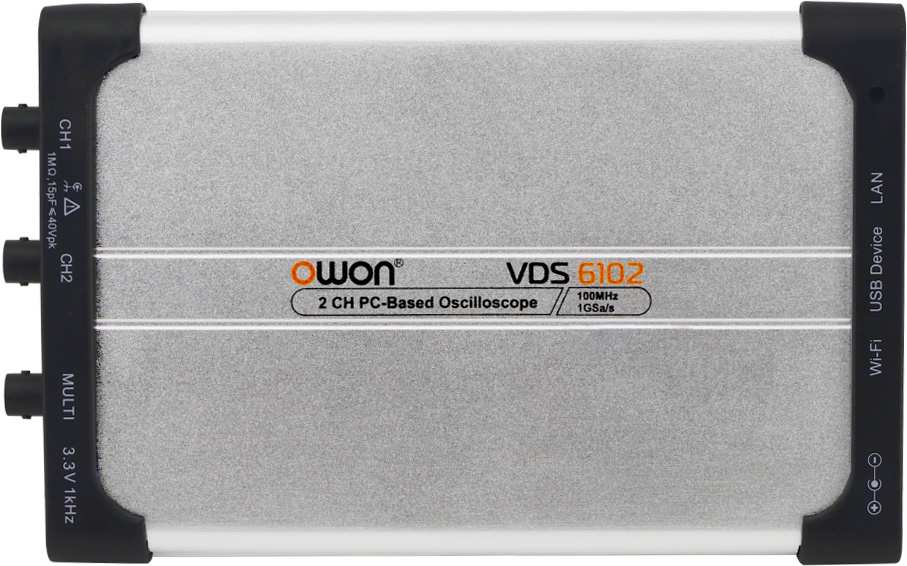

Измерительный прибор OWON VDS6102A представляет собой комбинированный цифровой 2-х канальный осциллограф-приставку к внешнему ПК бюджетного ценового класса, с полосой пропускания до 100 МГц и со встроенным генератором сигналов с полосой до 5 МГц .

По своей конструкции прибор OWON VDS6102A является более совершенным прибором, по сравнению с моделью OWON VDS6102 (символ A - сокращение от "Advantage"). Усовершенствование конструкции выполнено за счет применения АЦП с большим разрешением: 14 бит (у прибора VDS6102A) против 8 битного АЦП (в исполнения VDS6102).

Основные характеристики осциллографа приставки OWON VDS6102A

• Полоса пропускания осциллографа: 100 МГц;
• 2 входных канала, плюс дополнительный канал внешней синхронизации;
• Максимальная частота выборки в реальном времени: 1 ГГц (1 действующий канал);
• Разрешение АЦП - 14 бит;
• Глубина памяти 10М;
• Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел;
• Коэффициент развертки: 2 нс/дел ~ 100 с/дел;
• Типы развертки: авто, ждущий, однократный;
• Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов;
• Курсорные измерения (ΔU, Δt);
• Сравнение сигнала с предварительно заданной маской;
• Автоматические измерения 20 параметров, встроенный частотомер;
• Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ;
• Встроенный генератор сигналов - 1 выходной канал;
• Рабочая плоса генератора сигналов - до 5 МГц;
• Частота дискретизации генератора - 25 Мвыб/сек;
• Максимальное входное напряжение: 40 В (DC+AC, пик-пик);
• Одновременное отображение результатов БПФ или режима X-Y и сигнала;
• Автоматическая установка оптимального режима развертки и синхронизации;
• Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит));

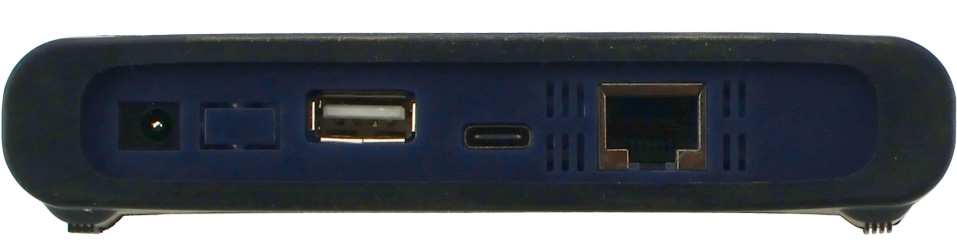

• Интерфейсы: USB2.0, LAN;
• Питание: адаптер 5 В/1.5 А;
• Габариты: 190х120х18 (мм), вес 300 г.
