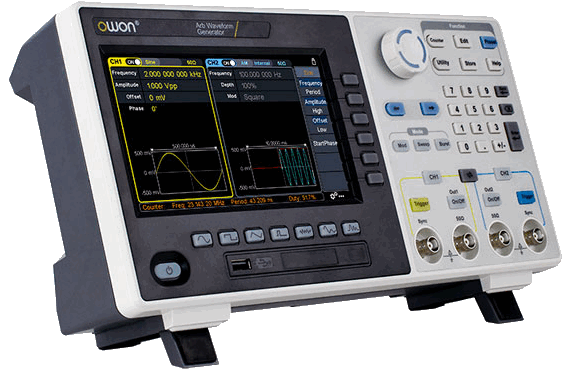

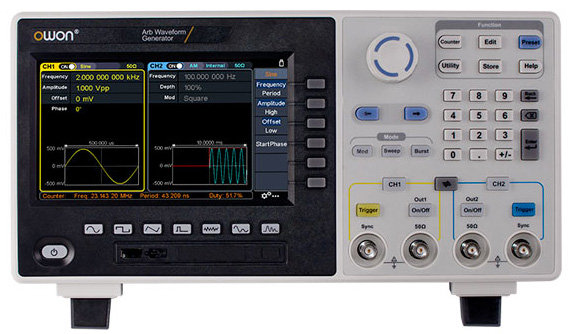

OWON XDG2060 Генератор сигналов

Описание генератора сигналов произвольной формы XDG2060:

Универсальный 2-х канальный генератор сигналов произвольной формы (СПФ) XDG2060 с рабочей полосой пропускания по частоте до 60 МГц — это одна из аппаратных реализаций в бюджетной серии аналогичных устройств — OWON XDG2000.

В составе серии генераторов сигналов XDG2000 есть еще 4 варианта аппаратного исполнения: XDG2030, XDG2035, XDG2080 и XDG2100, которые отличаются друг от друга и от модели XDG2080 только величиной верхней границы полосы пропускания о частоте, принимающей следующие значения: 30 МГц, 35 МГц, 80 МГц, и 100 МГц, соответственно.

Остальные технические и метрологические параметры всех модификаций генераторов сигналов в серии XDG2000 — одинаковы у каждого аппаратного варианта исполнения в модельной линейке этих приборов.

Прибор XDG2060 яркий представитель современного поколения генераторов сигналов произвольной формы, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами бюджетного ценового класса.

Архитектура генератора СПФ XDG2060 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания на выходе прибора стабильных по частоте сигналов даже сложной формы.

Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц! (разница с максимальной частотой - 13 порядков, от 1* 10**(-6) Гц до 8*10**7 Гц), имеется встроенный 7-ми разрядный частотомер с полосой до 200 МГц.

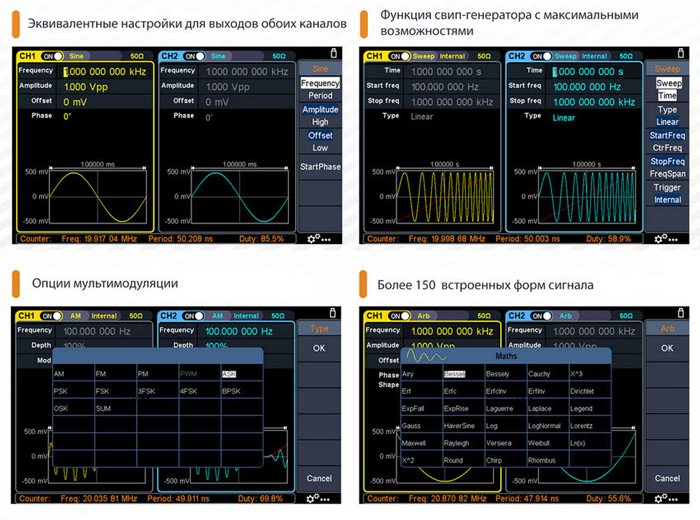

Универсальный DDS-генератор СПФ XDG2060 обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst, обеспечивает линейное и логарифмическое свипирование, а так же многие другие преобразования.

При необходимости генератор СПФ XDG2080 способен к синхронизации с внешним источником сигала и опорной частоты.

Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора СПФ XDG2060 к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для сменного флеш-накопителя.

Генератор сигналов XDG2060 имеет большой 7-ми дюймовый цветной сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей.

Частота дискретизации 500 МГц, максимальная память 10 М точек и вертикальное разрешение 14 бит — вот основные параметры генератора СПФ XDG2080, которые позволяют добиться повышенной точности, стабильности и малых искажений выходного сигнала.

Особенности генератора сигналов произвольной формы XDG2060:

• передовая технология DDS, до 60 МГц частота выходного сигнала;
• частота дискретизации реального времени до 0,5 ГГц и разрешение по частоте до 1 мкГц;
• длина записи сигнала произвольной формы до 10 миллионов точек;
• вертикальное разрешение 14 бит;
• разнообразие встроенных форм сигнала: 6 основных форм сигнала, 152 встроенных видов сигнала произвольной формы;
• разнообразие возможностей модуляции: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, свип-генерация и генерация пачки;
• интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц;
• система команд SCPI для дистанционного управления и поддержка LabVIEW;
• 7 дюймов сенсорный ЖК-дисплей с разрешением 800 x 480 пикселей.

Технические характеристики ;генератора сигналов произвольной формы XDG2060:

Комплект поставки XDG2060
