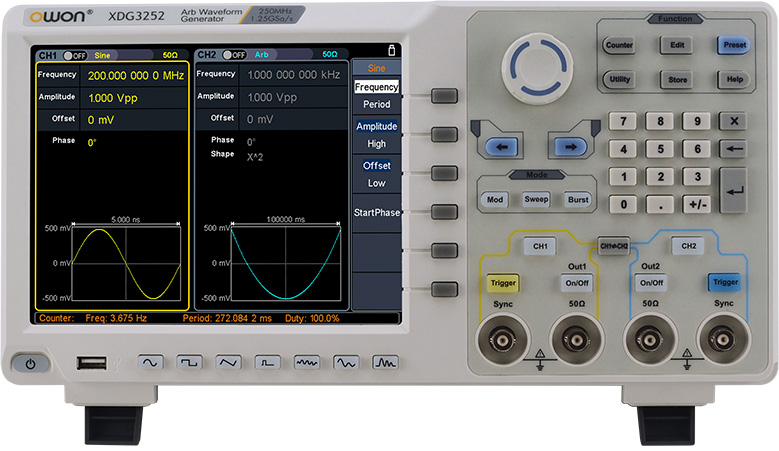

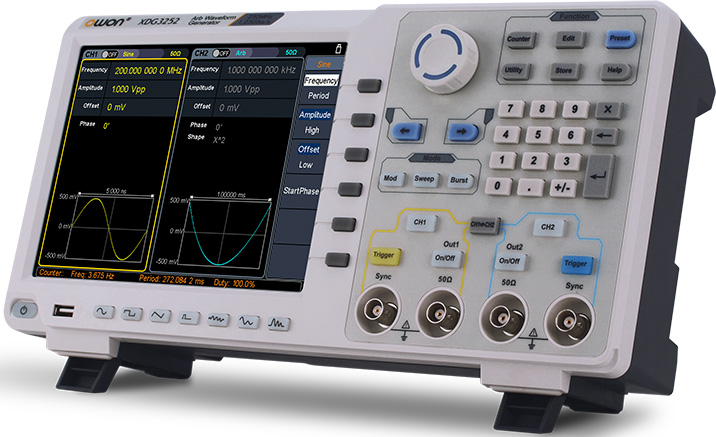

OWON XDG3102 Генератор сигналов

OWON XDG3102 универсальный 2-х канальный генератор сигналов произвольной формы (СПФ) с рабочей полосой пропускания по частоте до 100 МГц. Данная аппаратная реализация прибора - это одна из 5-ти модификаций, имеющихся в бюджетной серии аналогичных устройств - OWON XDG3000..

В составе серии генераторов сигналов OWON XDG3000 есть еще 4 варианта аппаратного исполнения: OWON XDG3080, OWON XDG3162, OWON XDG3202 и OWON XDG3252, которые отличаются друг от друга и от модели OWON XDG3102 только величиной верхней границы полосы пропускания по частоте, принимающей следующие значения: 80 МГц, 160 МГц, 200 МГц и 250 МГц, соответственно.

Остальные технические и метрологические параметры всех модификаций генераторов сигналов в серии OWON XDG3000 - одинаковы у каждого аппаратного варианта исполнения в линейке этих приборов.

Прибор OWON XDG3102 яркий представитель современного поколения генераторов сигналов произвольных форм, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами бюджетного ценового класса.

Архитектура генератора СПФ OWON XDG3102 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания на выходе прибора стабильных по частоте сигналов даже сложной формы.

Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц! (разница с максимальной частотой - 14 порядков, от 1* 10**(-6) Гц до 1*10**8 Гц), имеется встроенный 7-ми разрядный частотомер с полосой до 200 МГц.

Универсальный DDS-генератор СПФ OWON XDG3102 обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, обеспечивает линейное и логарифмическое свипирование, а так же многие другие преобразования.

При необходимости генератор СПФ OWON XDG3102 способен к синхронизации с внешним источником сигала и опорной частоты.

Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора СПФ OWON XDG3102 к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.

Генератор сигналов OWON XDG3102 имеет большой 8-ми дюймовый цветной сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей.

Частота дискретизации 1250 МГц, максимальная память 1.0 М точек и вертикальное разрешение 14 бит - вот основные параметры генератора СПФ OWON XDG3102, которые позволяют добиться повышенной точности, стабильности и малых искажений выходного сигнала.

Функциональные особенности универсального DDS-генератора сигналов OWON XDG3102

• Передовая технология Advanced DDS
• Полоса пропускания: 1 мкГц - 100 МГц;
• Частота дискретизации реального времени до 1.25 ГГцl
• Разрешение по частоте 1 мкГц;
• Длина записи сигнала произвольной формы до 1 млн. точек;
• Вертикальное разрешение 14 бит;
• Разнообразие встроенных форм сигнала: 6 основных форм сигнала + 152 встроенных видов сигнала произвольной формыl
• Разнообразие возможностей модуляции: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, свип-генерация и генерация пакета импульсов);
• Интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц;
• Система команд SCPI для дистанционного управления и поддержка LabVIEW;
• 8-ми дюймов цветной сенсорный ЖК-дисплей с разрешением 800 x 480 пикс.
