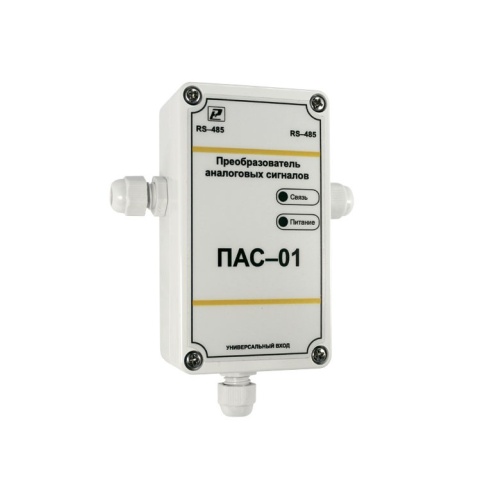

ПАС-01-RS Преобразователь аналоговых сигналов

Преобразователь аналоговых сигналов ПАС–01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства. Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.

Прибор представляет собой Modbus–сервер, работающий в режиме RTU, подключаемый к сети АСУ с физическим интерфейсом RS–485. ПАС–01-RS предназначен для преобразования аналогового сигнала с 1 универсального входа, с возможностью подключения:

• термометров сопротивлений (термопреобразователей сопротивления), термоэлектрических преобразователей, токового шунта в 50 Ом для измерения значения информационных токовых петель (0 …5 мА, 0 …20 мА, 4–20 мА);
• уровня напряжений (0 …1 В, –50 …+50 мВ).

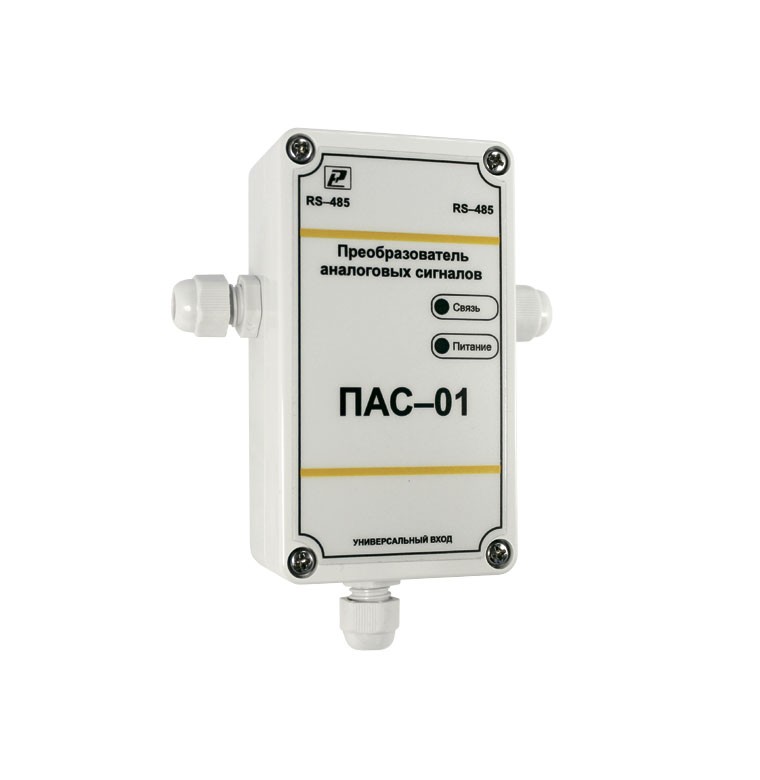

ПАС-01-RS – имеет герметичный корпус и три гермоввода для подключения прибора в разрыв сети RS485 и для подключения к нему датчика. Прибор может устанавливаться непосредственно около датчика для подключения его к общей сети сбора данных.

Протокол связи, используемый для передачи информации о результатах измерения, Modbus, класс реализации – BASIC.

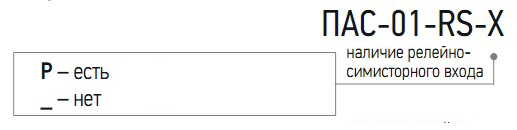

Дополнительные опции

• Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор).

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

• преобразование сигнала датчика;
• измерение физических параметров объекта, контролируемых входными первичными преобразователями;
• цифровая фильтрация измеренных параметров от промышленных импульсных помех;
• коррекция измеренных параметров для устранения погрешности первичного преобразователя;
• формирование аварийного сигнала при обнаружении неисправности первичного преобразователя;
• передача информации о значении измеренной датчиком величины через протокол Мodbus в верхний уровень телемеханики;
• изменение значений программируемых параметров с помощью программы конфигурирования;
• изменение значений программируемых параметров с помощью программы конфигурирования и их сохранение в энергонезависимой памяти устройства.

Программное обеспечение

Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа обеспечивает задание следующих параметров:

• адрес прибора в сети;
• скорость обмена;
• тип подключенного к прибору датчика;
• период опроса датчика;
• параметры цифровой фильтрации;
• нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
• сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
• задание уставок регулирования для приборов, имеющих опцию «Р»;
• включение-выключение контактов реле для приборов, имеющих опцию «Р»;
• задание параметров для работы с FTP-сервером.

Технические характеристики

Преобразование сигналов с датчиков, в соответствии с таблицей
