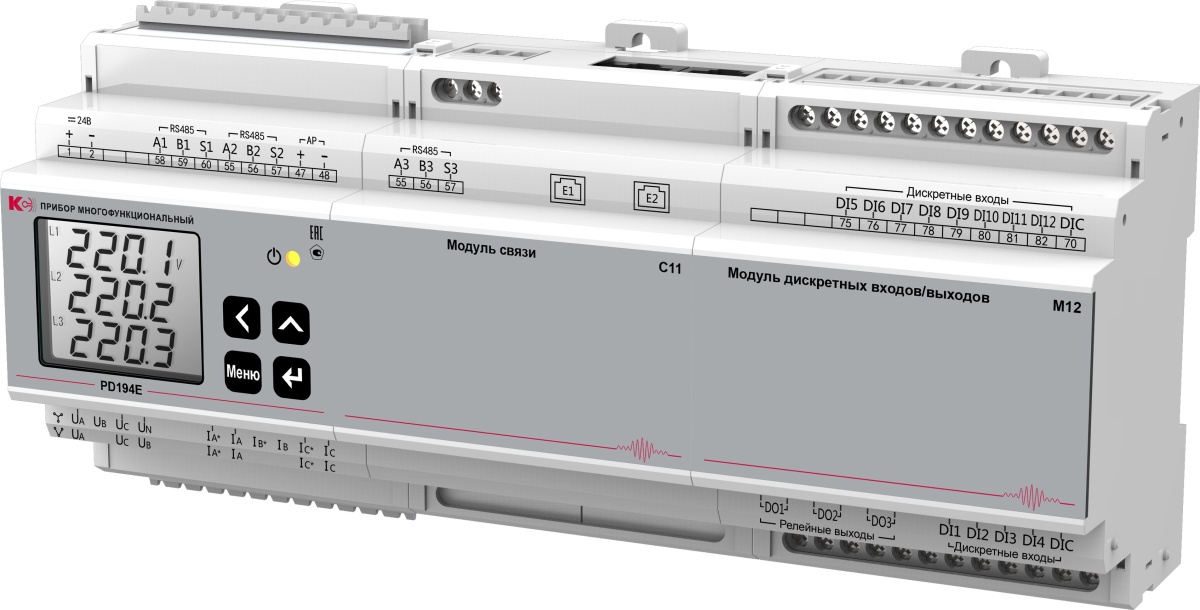

PD194E-8H3T-M12C11 Многофункциональные приборы 3RS-485/2Ethernet/12DI/3DO фотография
КС
Отзывов: 0
Добавить отзывДобавить отзыв

Описание товара:

Модульный цифровой измерительный прибор PD194E торговой марки КС® предназначен для измерения электрических параметров трёхфазных сетей переменного тока, технического учёта потребления электроэнергии, а также анализа качества сети. Гибкие функциональные возможности прибора обеспечены благодаря дополнительным модулям, присоединяемым к корпусу прибора. Наличие цифровых интерфейсов RS485 и Ethernet со стандартными протоколами обмена: Modbus RTU/TCP, МЭК 60870-5-101/104, дискретных входов (телесигнализация), релейных выходов (телеуправление) позволяет использовать приборы в системах телемеханики, АСУ ТП, АИИС подстанций и электростанций, промышленных предприятий.
Характеристики:
Все характеристики
Госреестр
Да
Номер в госреестре
61535-15
Производитель
КС
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Особенности

  • Измерение параметров электрической сети.
  • Технический учет электроэнергии в обоих направлениях: активная и реактивная, пофазная активная и реактивная, реактивная по квадрантам, учет по запросу (подсчет начинается после поступления сигнала на дискретный вход).
  • Анализ гармоник (общий уровень гармонических составляющих напряжения и тока, суммарный коэффициент гармонических искажений).
  • Часы реального времени
  • Журнал событий по дискретным входам и выходам (32 записи)
  • Журнал событий по измеряемым параметрам (выход измеряемого параметра за допустимые пределы, 6 типов событий, 16 записей на каждый тип)
  • Статистические данные (число включений/отключений прибора, изменения настроек, сброса счетчиков)
  • Цифровой интерфейс: RS-485 (протокол Modbus RTU).
  • Способ установки: DIN-рейка 35 мм.
  • ЖК-индикатор
  • Класс точности: 0,2 или 0,5.
  • Схема подключения: 3-проводная или 4-проводная, возможность программного переключения типа схемы.
  • Настройка прибора: с помощью кнопок на передней панели или посредством сервисной программы iPMS.
  • Исполнения по питанию (потребляемая мощность): ~/… 80...270 В (4 Вт) или …19...50В (3 Вт).
  • Рабочий диапазон температур: от - 25⁰С до + 70⁰С.
  • Средняя наработка на отказ:  200 000 часов.
  • Средний срок службы: 25 лет.
  • Межповерочный интервал: 10 лет.
  • Гарантийный срок эксплуатации: 3 года.

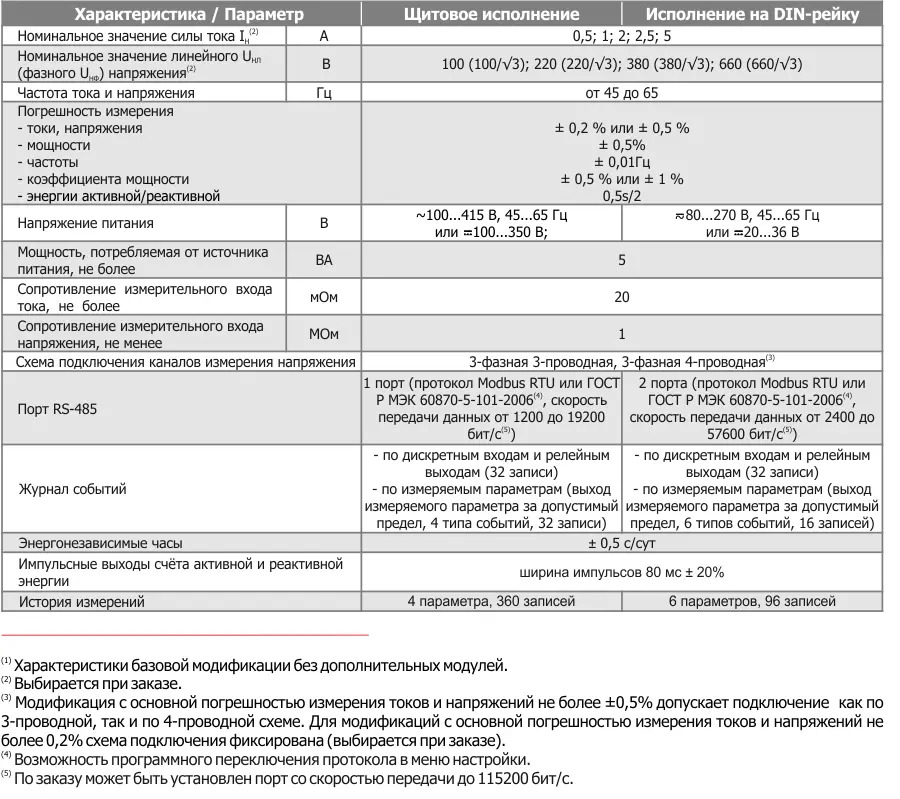

Основные технические характеристики

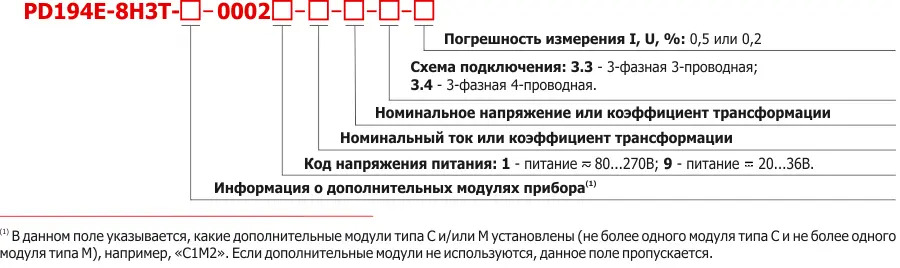

Структура условного обозначения модификаций многофункциональных приборов


Пример оформления заказа

Многофункциональный прибор PD194Е-8H3T-М10-00029-100/5А-35000/100В-3.4-0,5 Многофункциональный прибор переменного тока c дополнительным модулем М10 (4 DI, 2 DO ), номинальный входной ток 5А, трансформация по току 100/5, номинальный линейное напряжение 100 В (фазное 57,7 В), трансформация по напряжению 35000/100, схема подключения 3-фазная 4-проводная, погрешность измерения тока и напряжения ±0,5%. Использование дополнительных модулей

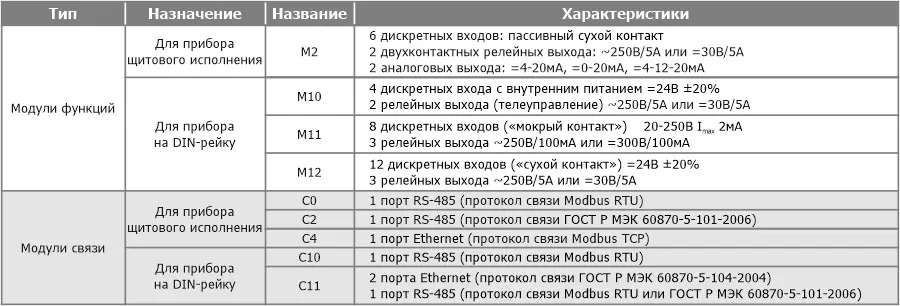

Использование дополнительных модулей


Исполнения многофункционального электроизмерительного прибора PD194E:

Варианты исполнения прибора PD194E:

  • PD194E - многофункциональный электроизмерительный прибор (базовая модификация, 1 порт RS-485 Modbus RTU);

Дополнительные функциональные возможности прибора – второй цифровой порт, аналоговые выходы (AO), дискретные входы (DI) и релейные выходы (DO) – обеспечивают дополнительные модули типа М и С, присоединяемые к прибору сзади. На прибор можно установить не более одного модуля типа М и не более одного модуля типа С:

Функциональные модули

Название

Характеристики

М1

6 DI,
2 DO с переключаемым контактом

М2

6 DI,
2 DO с переключаемым контактом,
2 AO

М3

4 DI,
2 DO с переключаемым контактом,
2 DO с размыкаемым контактом

М4

4 AO

С0

Порт RS-485 (Modbus RTU)

  • PD194E/M1 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
  • PD194E/M2 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
  • PD194E/M3 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
  • PD194E/M4 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 аналоговых выхода);
  • PD194E/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU);
  • PD194E/M1/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
  • PD194E/M2/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
  • PD194E/M3/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
  • PD194E/M4/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 аналоговых выхода).

Структура наименования многофункционального электроизмерительного прибора PD194E:

Примечания к рисунку:
(1) Указывается при наличии аналоговых выходов.
(2) Указывается, какие дополнительные модули типа С и/или М установлены (не более одного модуля типа С и не более одного модуля типа М), например, «С0М2». Если дополнительные модули не используются, данное поле пропускается.

Характеристики

Сертификация и испытания
Госреестр Да
Номер в госреестре 61535-15
Прочие
Производитель КС
