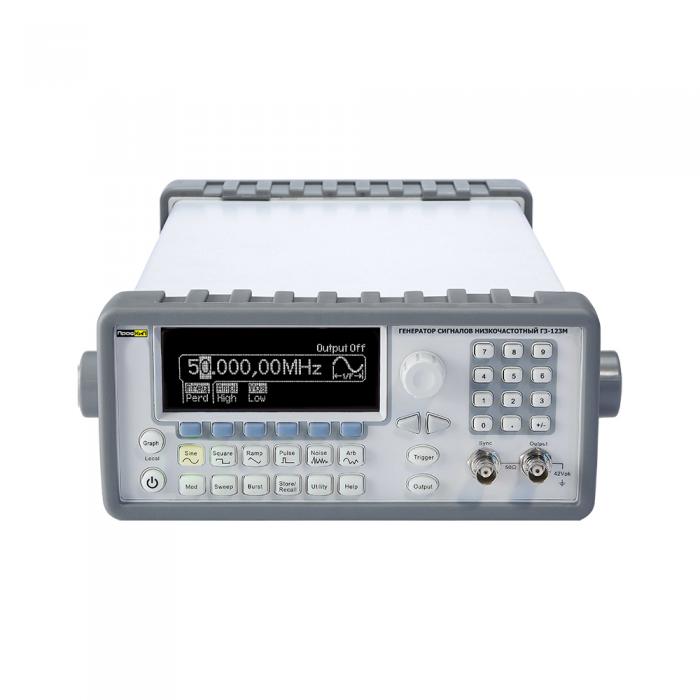

ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)

ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)

Параметры	Значения
Форма сигналов	синус, меандр, пила, треугольник, импульс, шум, произвольная форма
Выходные параметры
Частотный диапазон для синуса	1 мкГц … 50 МГц
Частотный диапазон для меандра	1 мкГц … 25 МГц
Разрешение	1 мкГц
Точность	±20 х 10^-6 ±5 х 10^-7 (опционально с ПрофКиП Г3-123-ОГ)
Выходной уровень	10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)
Синусоидальный сигнал
Частотный диапазон	1 мкГц … 50 МГц
Неравномерность установки уровня на 1 кГц	±(1% + 1 мВпик) ±5 х 10^-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)
Неравномерность АЧХ относительно 1 кГц	0.1 дБ (менее 100 кГц) 0.15 дБ (100 кГц … 5 МГц) 0.3 дБ (5 МГц … 20 МГц) 0.5 дБ (20 МГц … 50 МГц)
Коэффициент гармоник (при уровне не более 1 Впик)	≤ -70 дБн (0.04%) до 20 кГц < -65 дБн до 1 МГц < -40 дБн до 20 МГц ≤ -35 дБн до 50 МГц
Постоянное смещение
Диапазон	±5 В (с нагрузкой 50 Ом) пиковое значение напряжение по постоянному /переменному току
Точность	±(2% от смещения + 0.5% от амплитуды сигнала)
Прямоугольный сигнал
Частотный диапазон	1 мкГц … 25 МГц
Время нарастания и спада	< 10 нс
Выброс	< 2%
Перестраиваемая скважность	20% … 80% (до 10 МГц) 40% … 60% (до 25 МГц)
Точность	±1% для скважности 50%
Джиттер	200 пс
Пилообразный, треугольный сигнал
Частотный диапазон	1 мкГц … 200 кГц
Нелинейность	< 0.1%
Перестраиваемая скважность	0.0% … 100.0%
Импульс
Частотный диапазон	500 мкГц … 10 МГц
Длительность импульса	от 20 нс
Время нарастания и спада	< 10 нс
Диапазон изменения скважности	5 нс … 100 нс
Период повторения импульсов	0.000.000.2% … 99.999.999.8%
Выброс	100 нс … 2000 с
Джиттер	200 пс
Шум
Частотный диапазон (белый шум)	20 МГц (типично)
Произвольная форма
Частотный диапазон	1 мкГц … 10 МГц
Длина памяти	2 точек … 256000 точек
Разрешение ЦАП	14 бит (включая знак)
Частота дискретизации	125 МГц
Память	4 ячейки
Минимальное время нарастания	30 нс
Линейность	0.1%
Джиттер	6 нс
Пакетный режим
Форма сигналов	синус, меандр, пила, треугольник, импульс, произвольная форма
Виды запуска	по счету (1 импульс … 50000 импульсов) по строб-импульсу
Период повторения	1 мкс … 500 с
Паралельный вход
Тактовая частота	50 МГц
Уровень	TTL
Длина последовательности	2 символа … 256000 символов
Амплитудная модуляция (АМ), частотная модуляция (ЧМ)
Форма несущей	синус, меандр, пила, произвольная форма
Источник модуляции	внешний /внутренний
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Девиация частоты	до 25 МГц (пиковая)
Коэффициент АМ	1% … 120% (АМ) с разрешением 0.1%
Фазовая модуляция (фм)
Форма несущей	синус, меандр, пила, произвольная форма
Диапазон частот	такой же, как у основного сигнала
Источник модуляции	внешний /внутренний
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Диапазон установки девиации фазы	0.0° … 360.0°
Импульсная модуляция (им)
Форма несущей	меандр (импульс)
Диапазон частот	500 мкГц … 10 МГц
Источник модуляции	внешний /внутренний
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Коэффициент модуляции (по длительности)	0% … 100% с разрешением 0.1%
Генератор качающейся частоты (ГКЧ)
Форма несущей	синус, меандр, пила, произвольная форма
Диапазон частот	такой же, как у основного сигнала
Время качания	1 мс … 500 с
Закон качания	линейный или логарифмический
Тип качания	возрастание или убывание

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-123М	1 шт.
USB-кабель	1 шт.
Программное обеспечение	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Общие технические данные
Артикул	Г3-123М
Прочие
Снято с производства	Да
Производитель	ПрофКиП

ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)

Описание товара

Назначение генератора сигналов низкочастотного ПрофКиП Г3-123М

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-123М

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-123М

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-123М

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-123М
