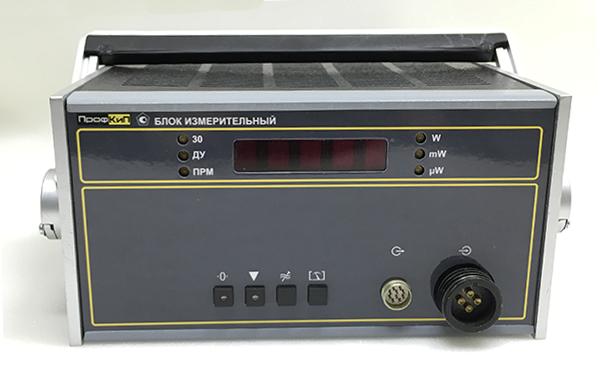

ПрофКиП М3-99 блок измерительный

Параметры

Значения

Диапазон частот

0.00 ГГц … 3.00 ГГц

Диапазон измерения мощности

1х10^-4 Вт … 2х10^-2 Вт включ.

св. 2х10^-2 Вт … 1.2х10^-1 Вт включ.

св. 12х10^-2 Вт … 1.0 Вт

Пределы допускаемой основной относительной погрешности

±[6 + 0.1 (Рк/ Рх - 1)%

где: Рк – максимальное значение поддиапазона измерения мощности, Вт;

Рх – измеренное значение мощности, Вт

Волновое сопротивление входа ваттметра

75 Ом

Коэффициент стоячей волны по напряжению ваттметра

не более 1.15

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры

±1.5%

Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме

не более 2х10^-5 Вт/ мин

Время установления показаний ваттметра

не более 20 с

Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин

не более 1.5 Вт

Время установления рабочего режима

не более 30 мин

Время непрерывной работы

не менее 16 ч

Наименование

Количество

Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001

1 шт

Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007 (опционально)

1 шт

Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ

2 шт

Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ

2 шт

Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ

2 шт

Кабель КОП ЕЭ4.854.130-08

1 шт

Ключ 7811-0002DIх9 ГОСТ 2839-80

1 шт

Кабель сетевой SCZ-1

1 шт

Руководство по эксплуатации ПРШН.411151.008 РЭ

1 шт

Схемы электрические принципиальные ПРШН.411151.008 РЭ

1 шт

Формуляр ПРШН.411151.008ФО

1 шт

Ящик укладочный ПРШН. 411161.120

1 шт

Ящик укладочный ПРШН. 411161.120-03

1 шт

Наименование

Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
